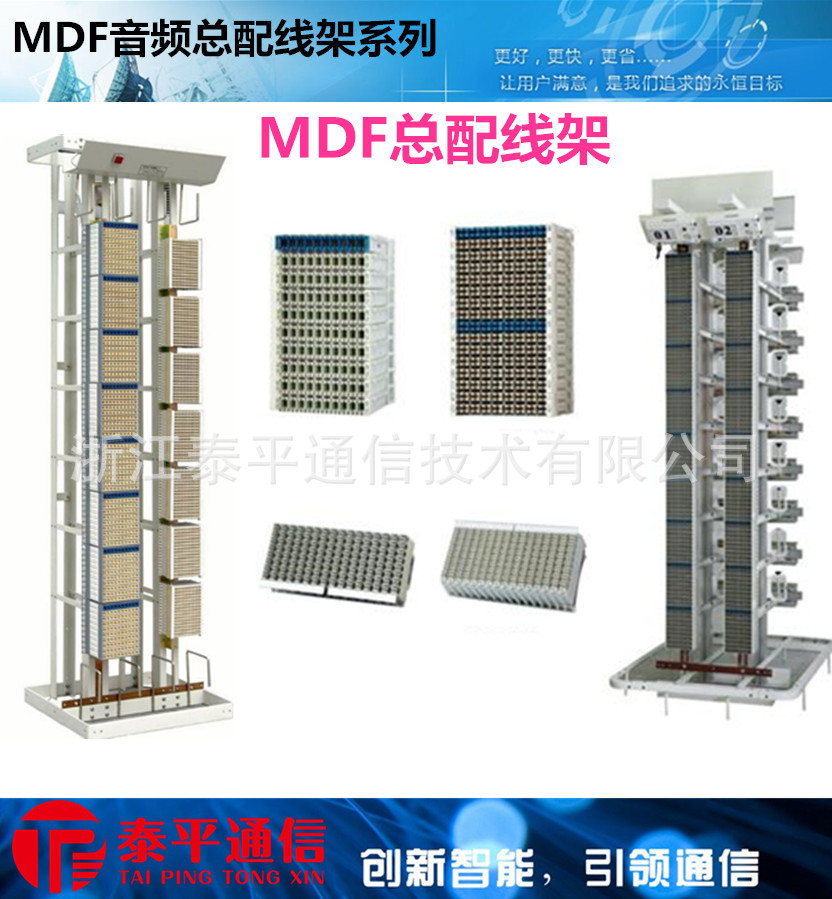

總配線架的詳細信息

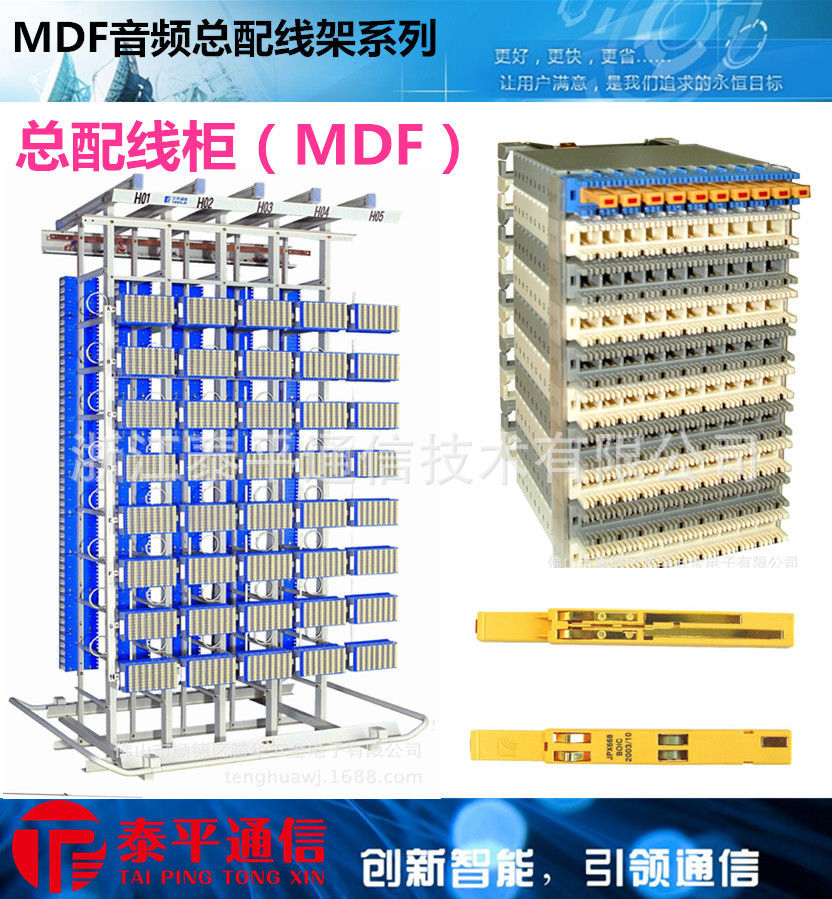

『TaiPing泰平通信@MDF總配線架|MDF音頻配線柜|MDF（單面/雙面）卡接式總配線架|HPX系列總配線架|100回線保安接線排（直列模塊）|128回線測試接線排（橫列模塊）|MDF保安單元|防雷保安器生產基地！』MDF配線架-總配線架-|MDF音頻配線架|MDF電話總配線架（100回線保安接線排）,（128回線測試接線排）,保安器,總配線架機架由保安接線排,保安單元,測試接線排,告警系統等組成,對用戶電纜和程控交換機之間起到連接,調線,保護,告警等作用。MDF(Main Distribution Frame)總配配線架,總配線架|音頻總配線架|電話總配線架?？偱渚€架（MDF）,光纖配線架（ODF）,數字配線架（DDF）,綜合設備機架,一體化機房等產品及其施工維護;通信電源維護包括提供鉛酸蓄電池,低壓配電設備,防雷設備及其維護。生產經營的通信產品。 泰平通信/三網通信專業生產各類MDF總配線架（柜）,保安接線排,測試接線排,保安單元,MDF保安器,接線工具等。具有品種全,產量高,性能指標優越等優點。

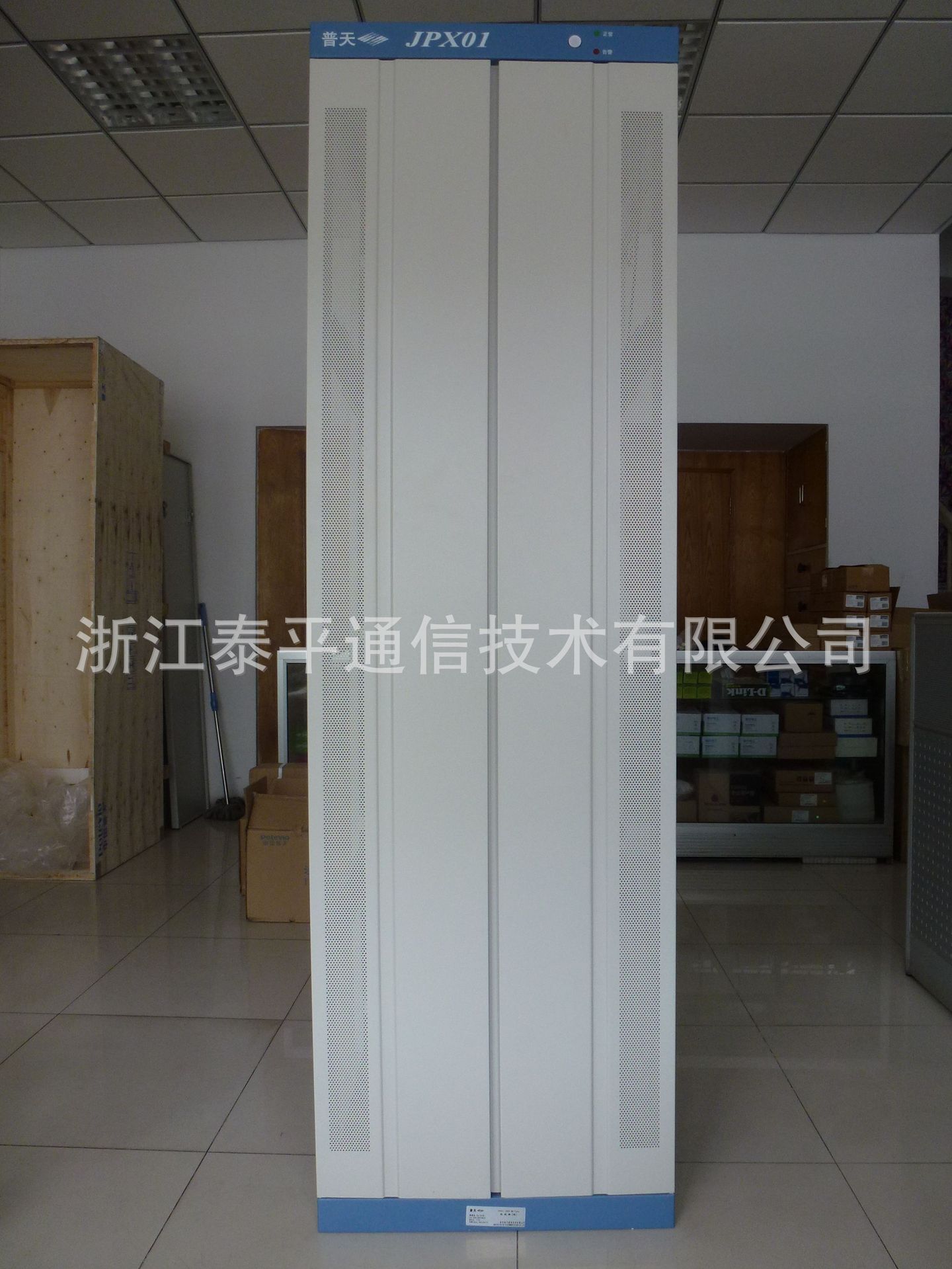

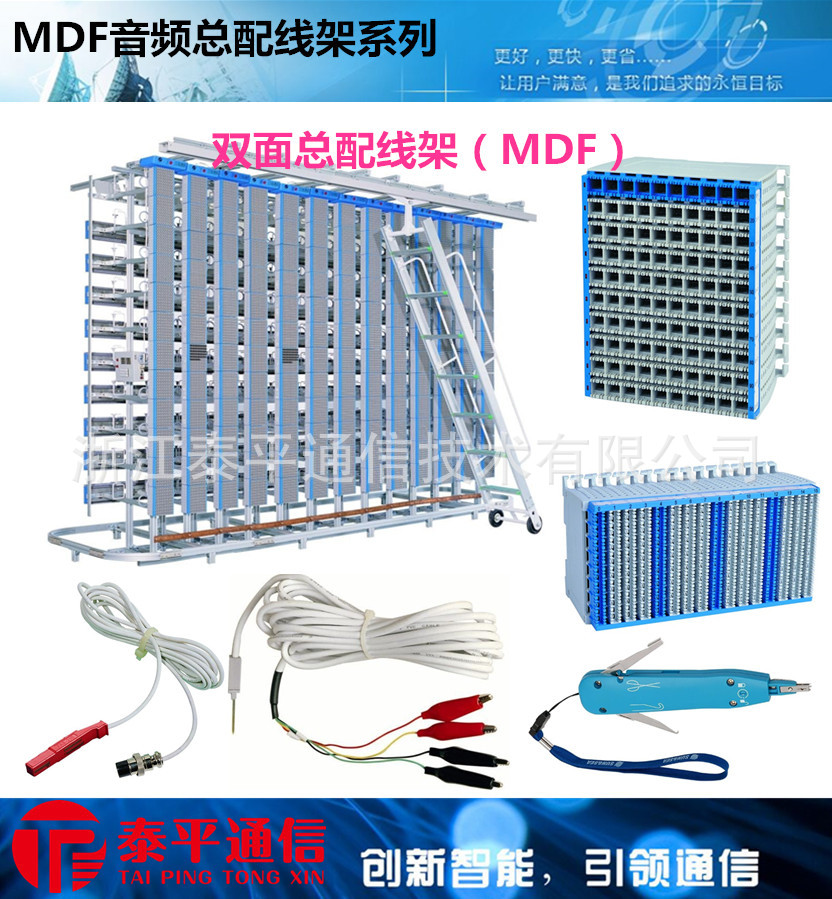

JPX01B總配線架
| 產品特點： | 1,機架高度低,6000回線雙面總配線架總高度僅為2.6米,省略了滑梯,既方便又安全；
2,機架采用鋁型材,整體外形美觀。型材上不需打孔,與其它機架并架,擴容方便；
3,接觸部分采用鍍金工藝,確保不氧化,接觸可靠,電阻??；
4,機架與模塊色調和諧,排號,線號一一對應,使人醒目；
5,密度大,強度高,重量輕,與國內其它同類產品相比,相同容量下占用空間較??；
6,內,外線成端,跳線連接均采用一把卡接工具,方便可靠,快捷。 |
工作條件：
工作溫度： 5℃-- 40℃
相對濕度：<85%( 30℃)
大氣壓力：<70--106kPa
性能指標：

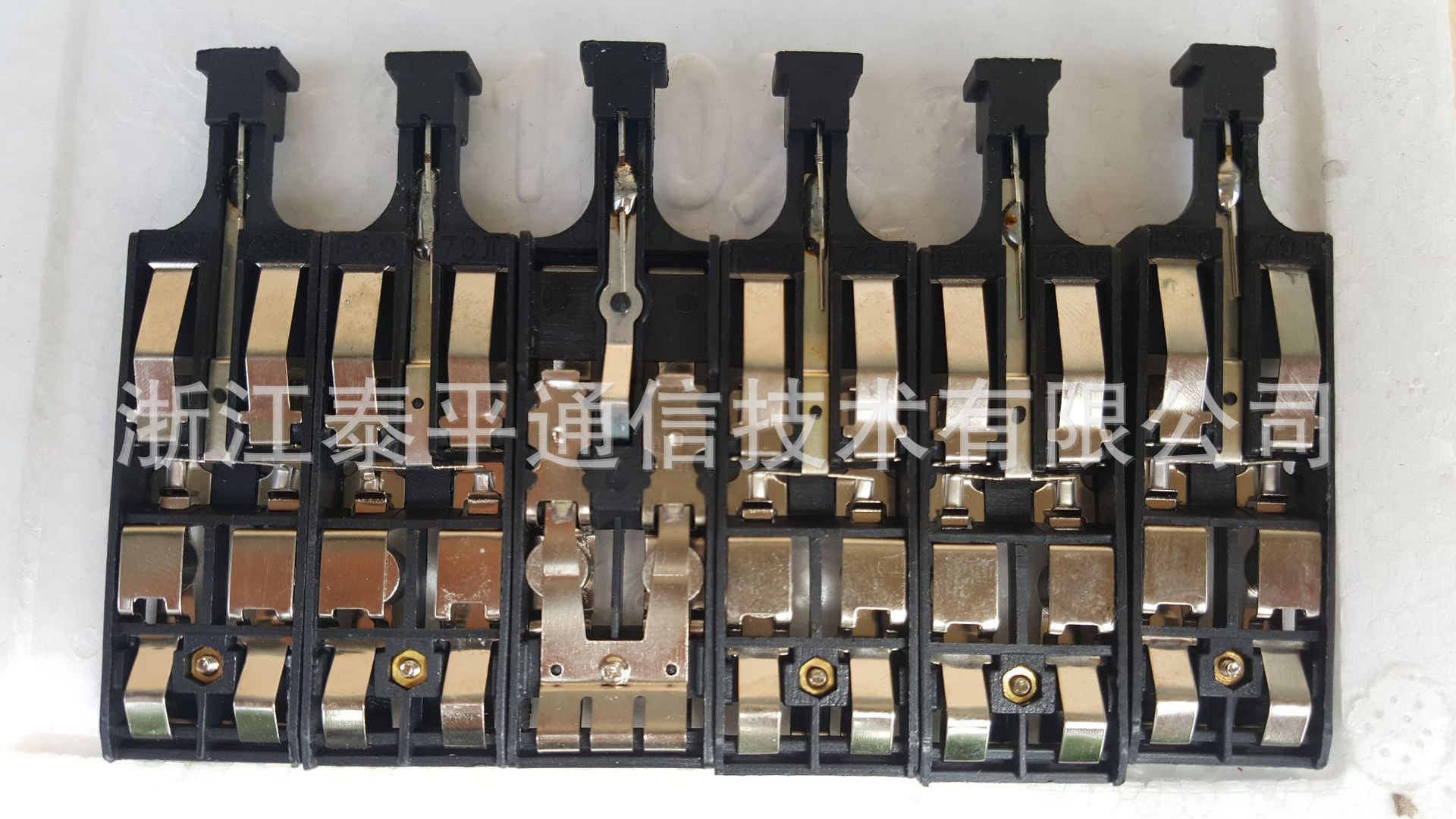

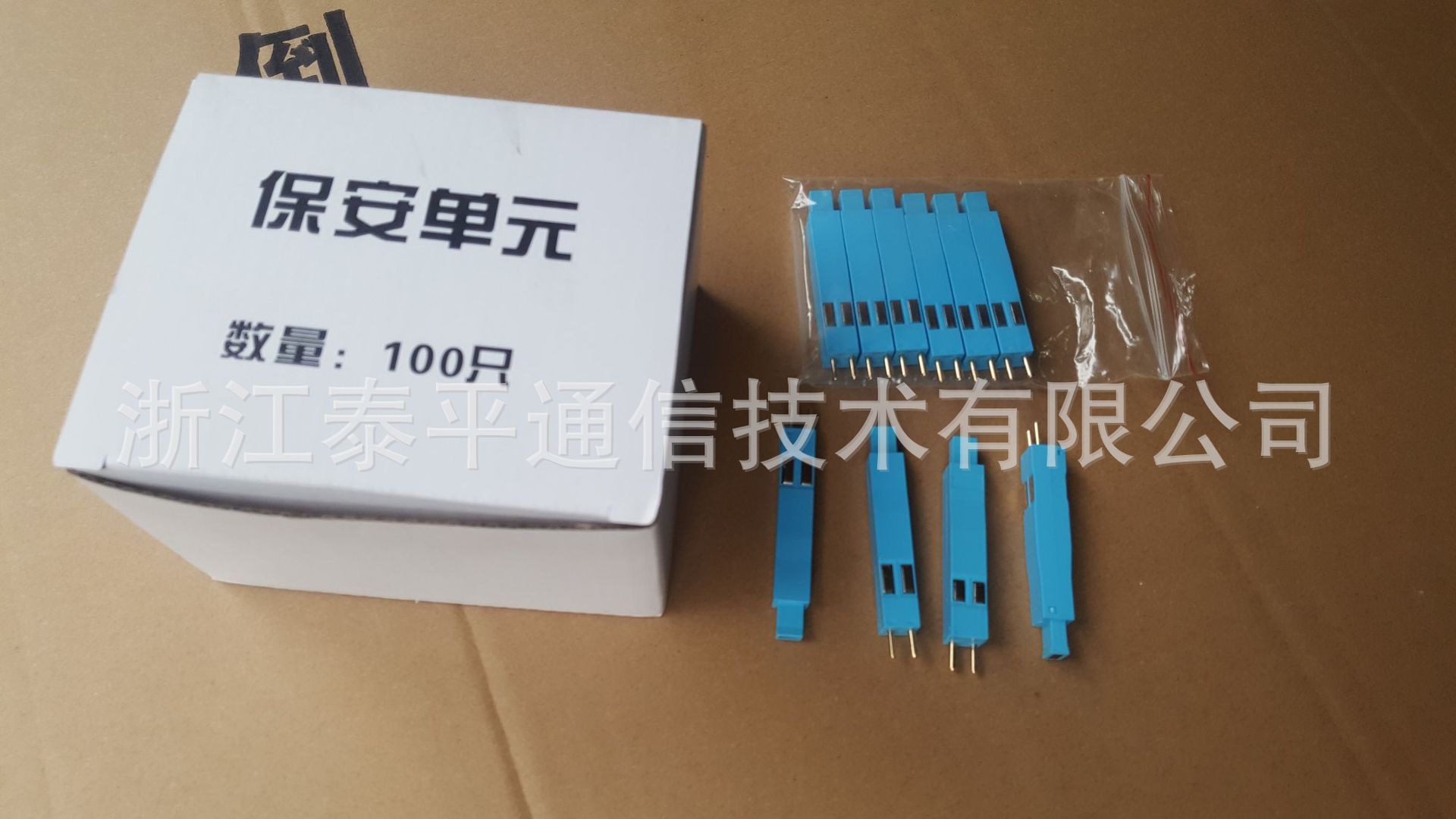

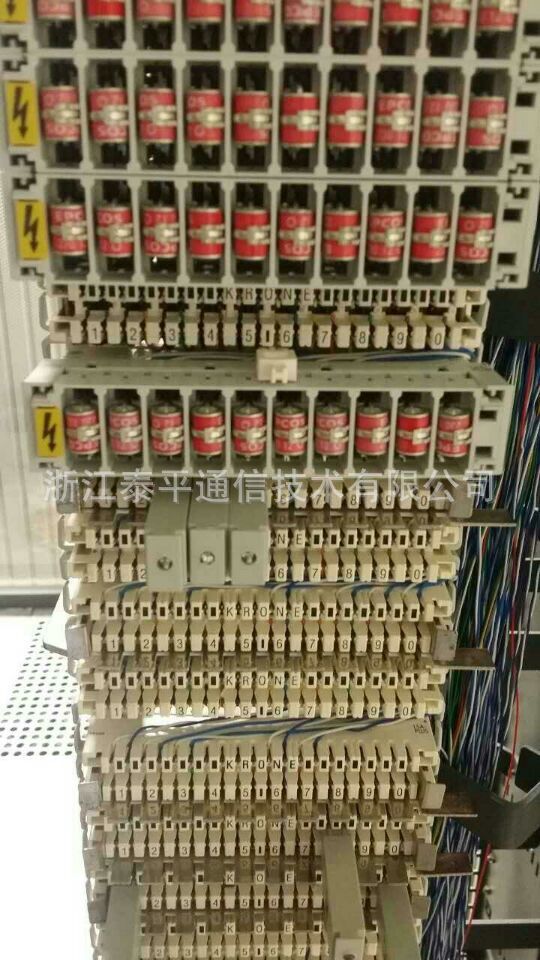

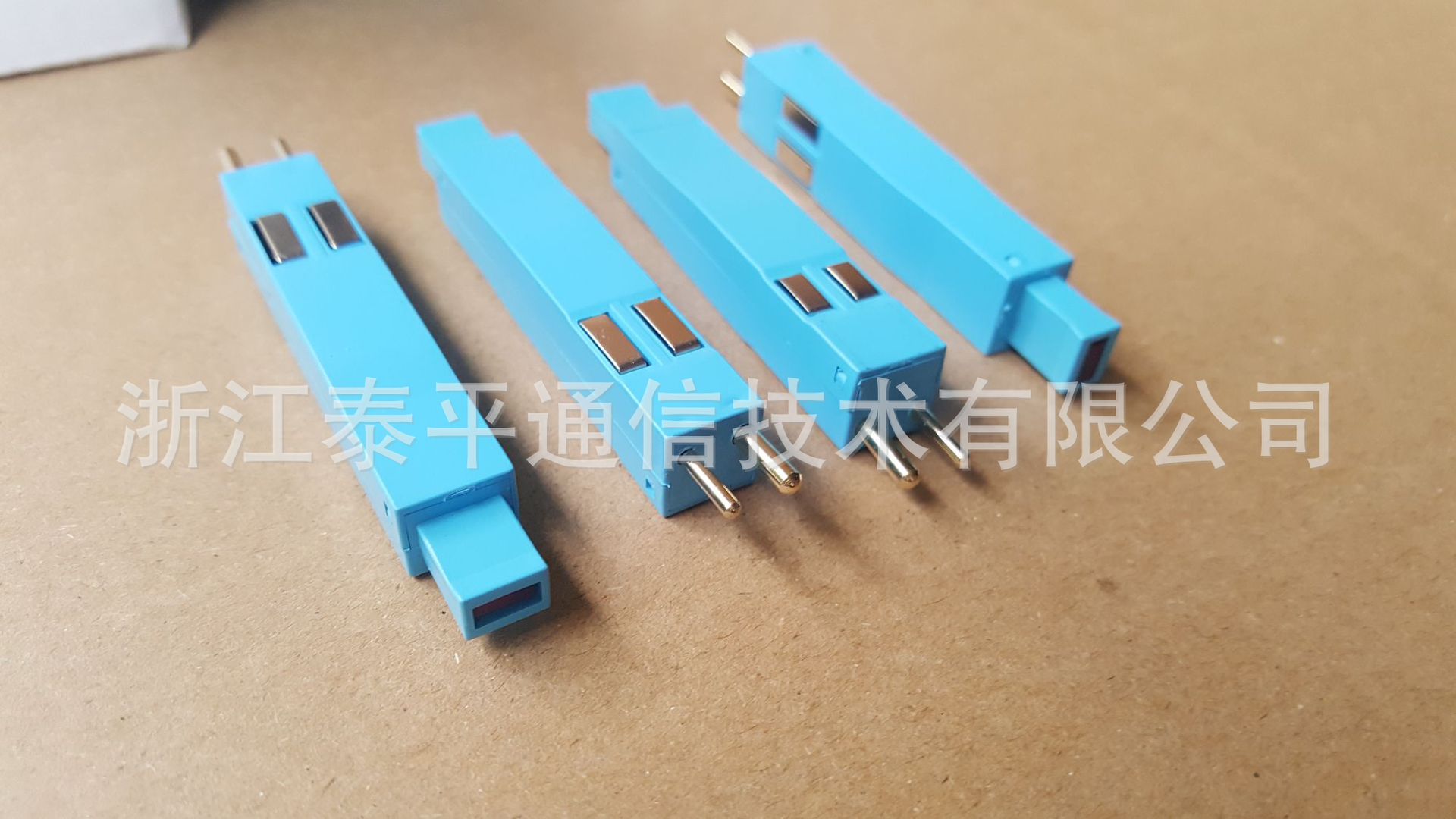

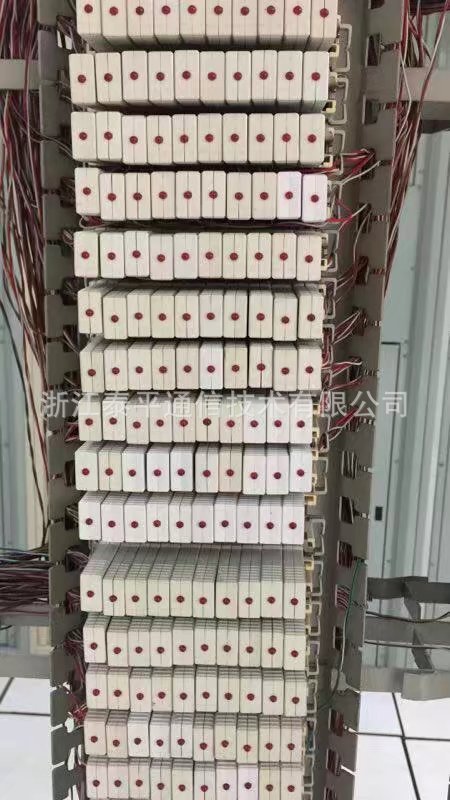

保安單元
接觸電阻：≤7mΩ
絕緣電阻：≥1000MΩ
邊流保護：安全電流：90mA,1h不動作（環境
溫度 40℃,測試電壓60VDC)
常溫直流電阻：≤22Ω,a,b線間電阻差：≤2Ω
過壓保護：直流擊穿電壓：190V--260V
脈沖擊穿電壓：≤800V（1KV/uS電壓上升率時）

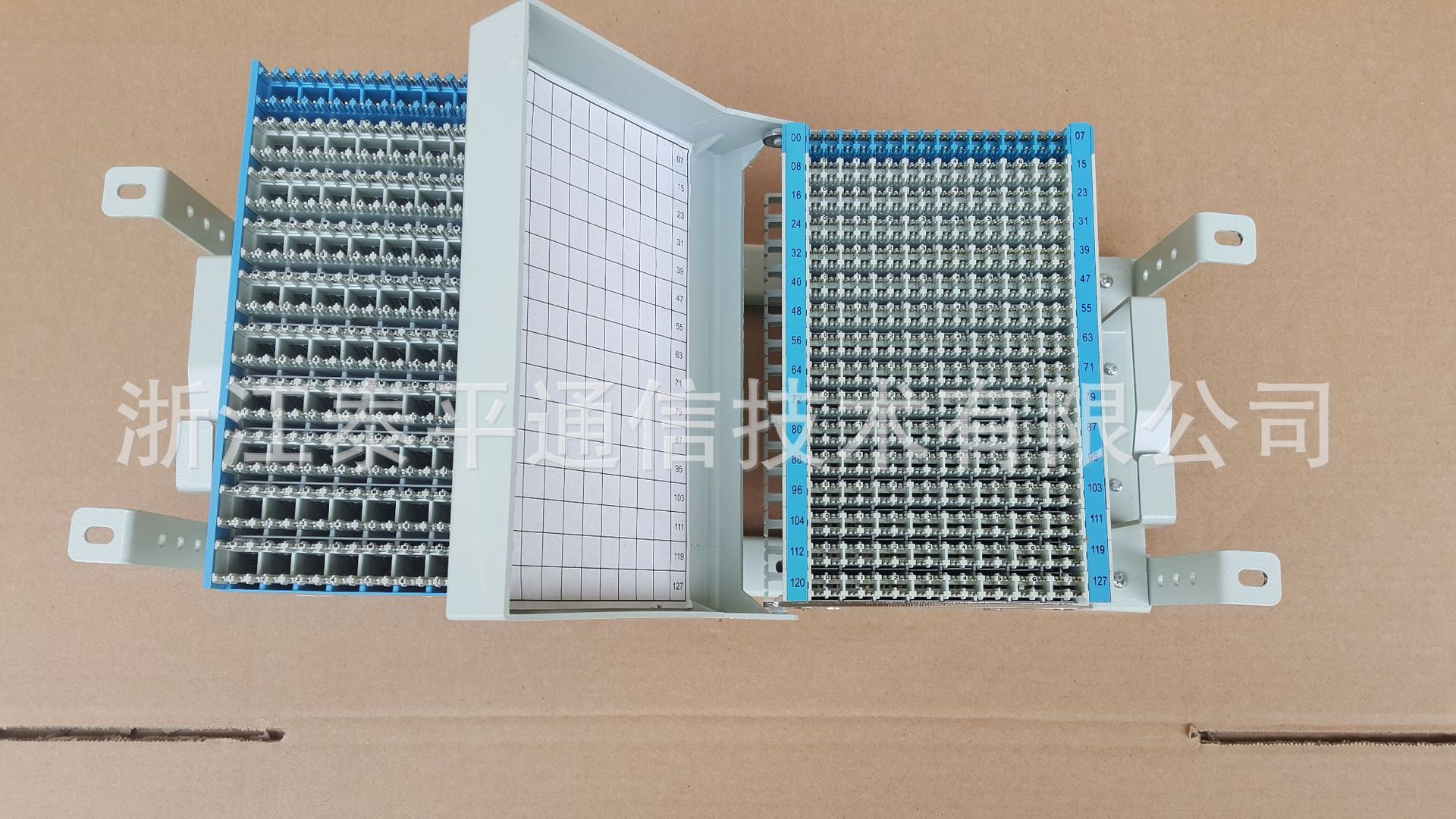

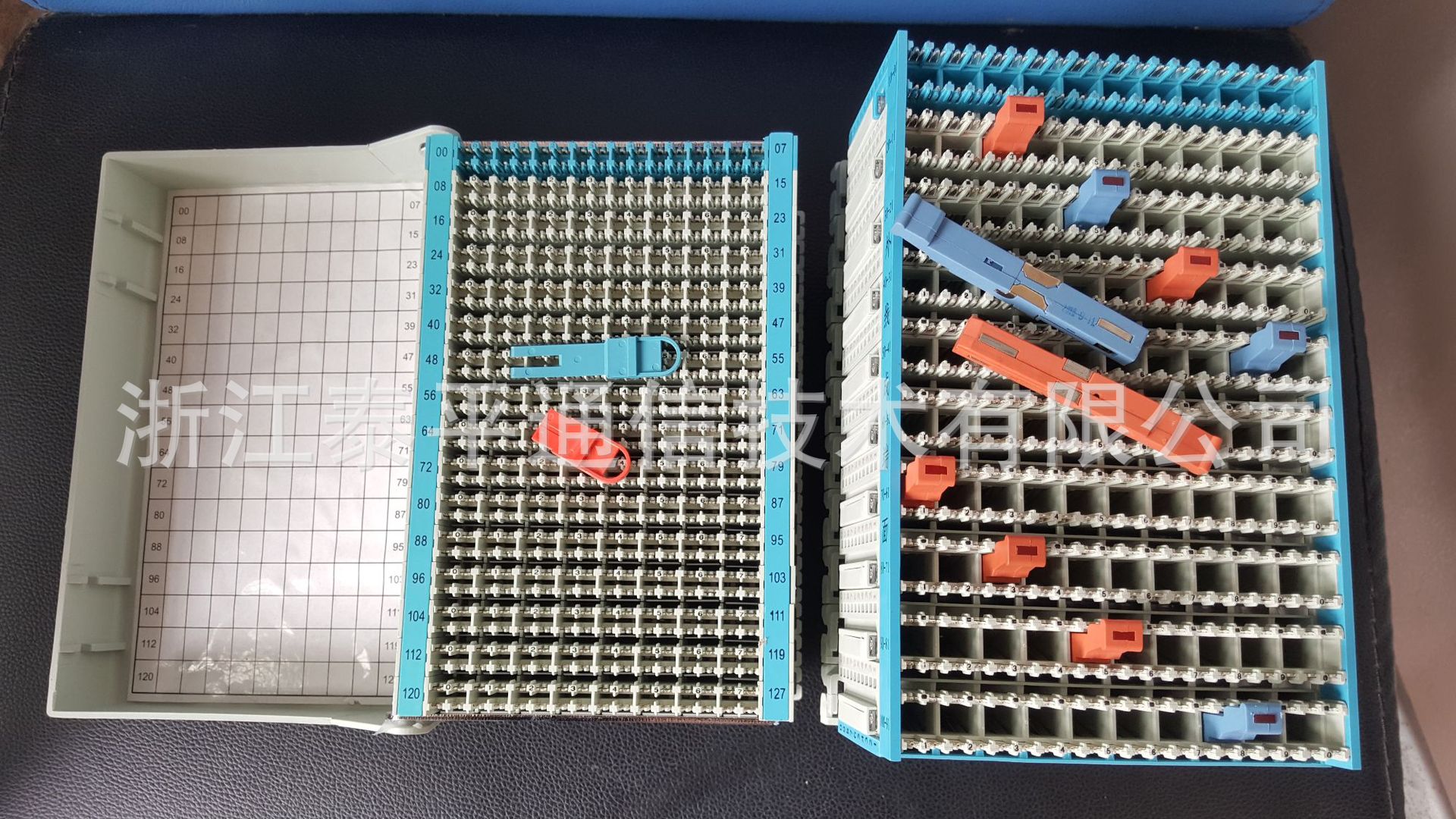

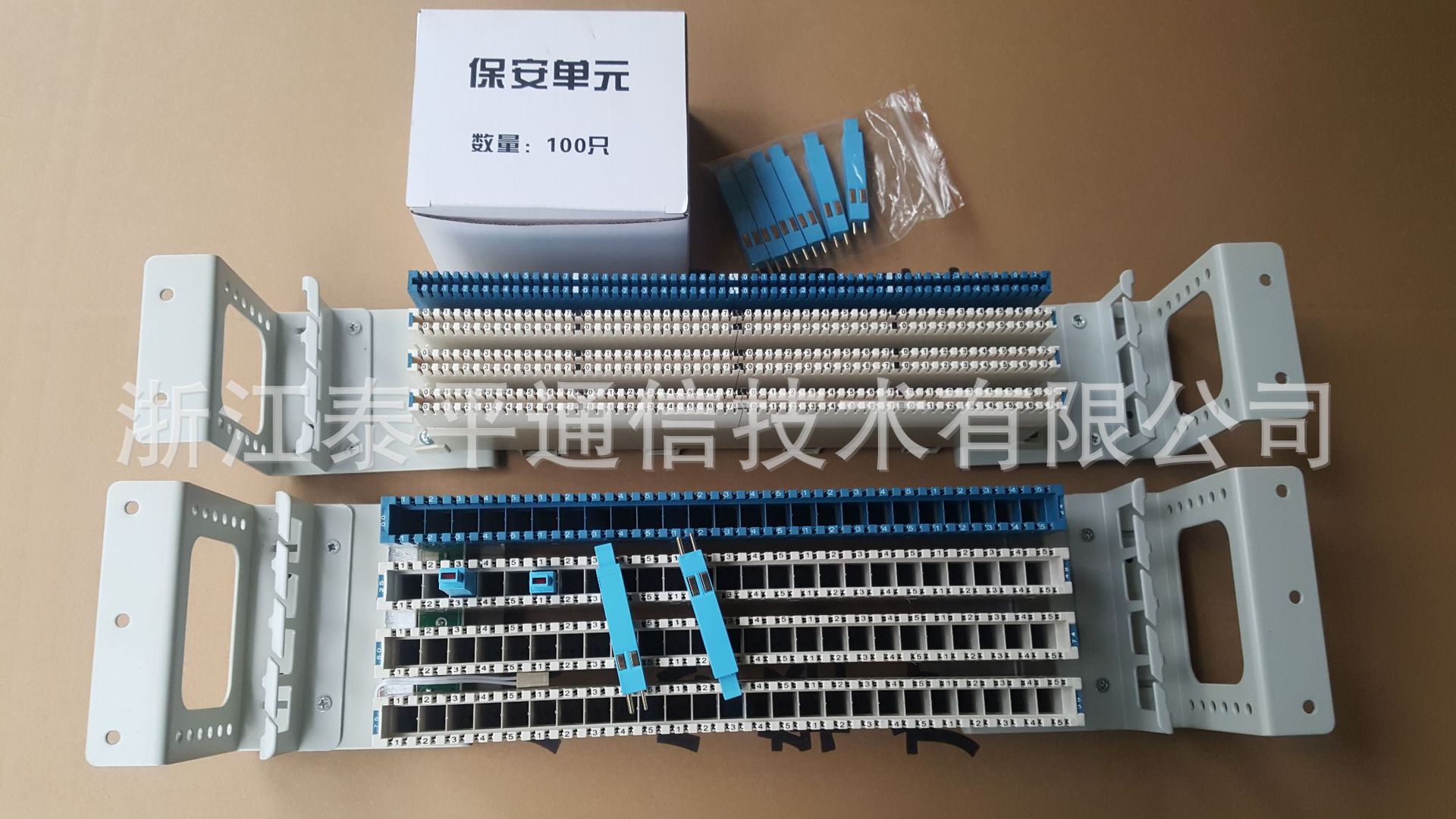

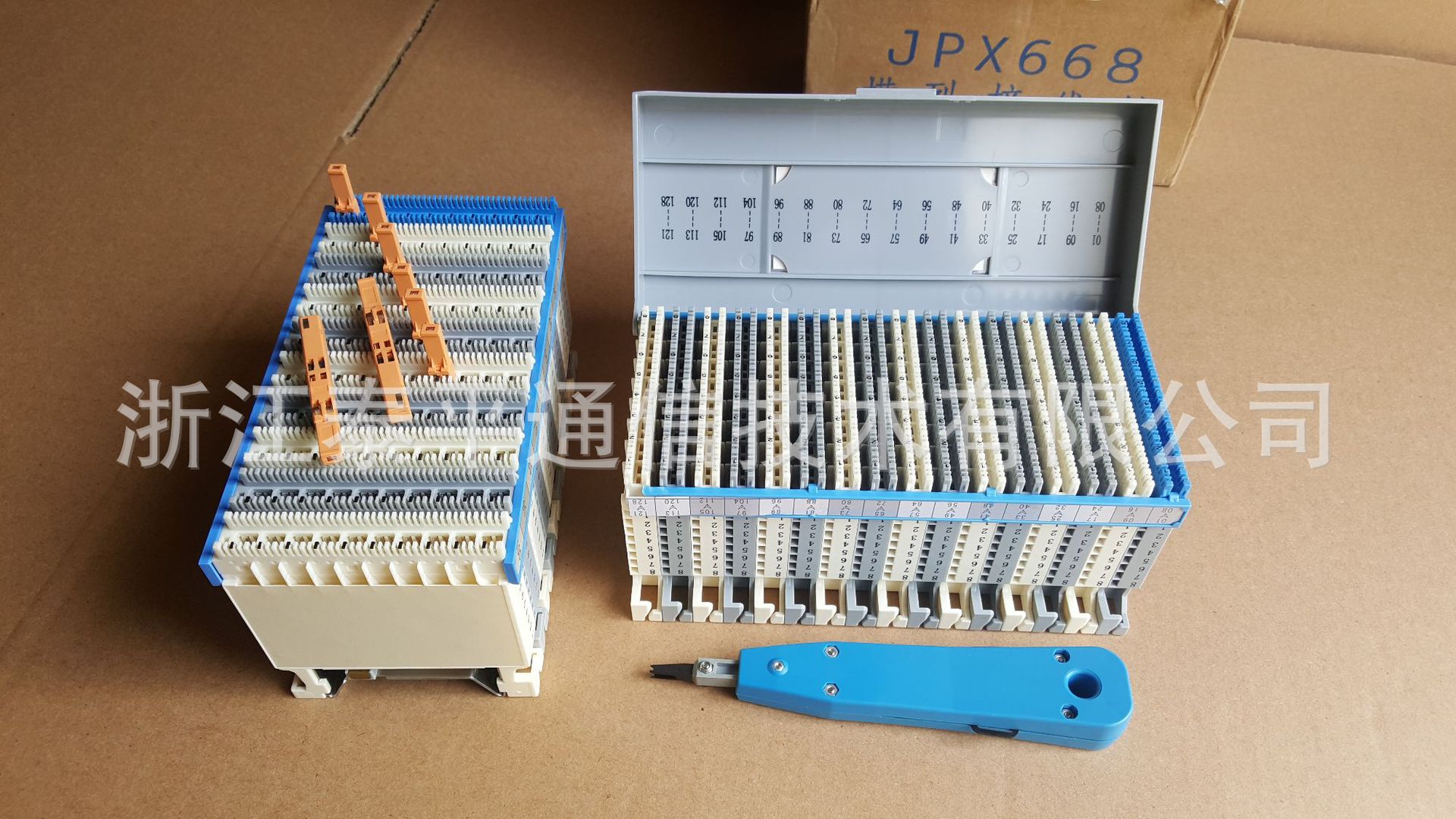

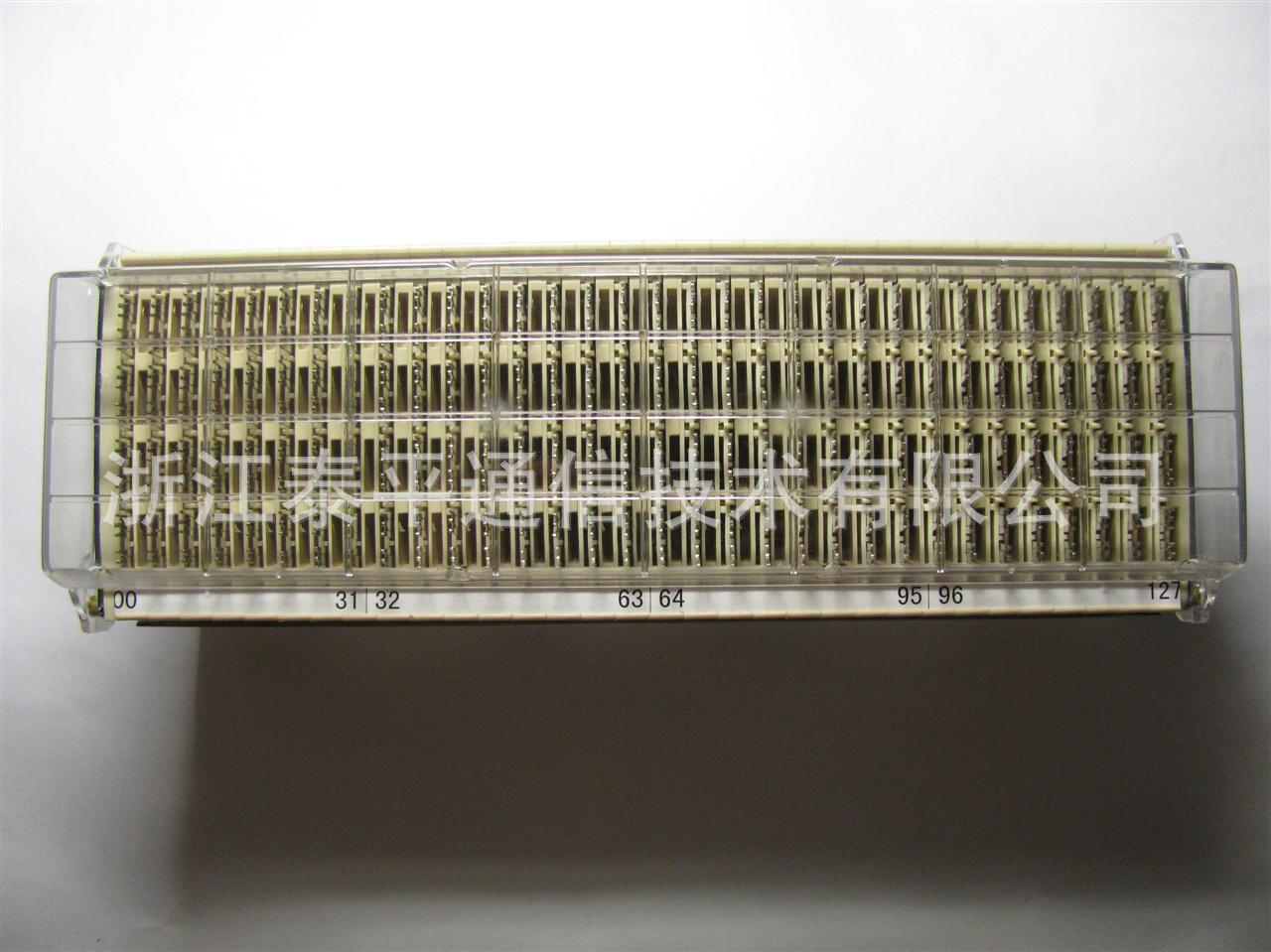

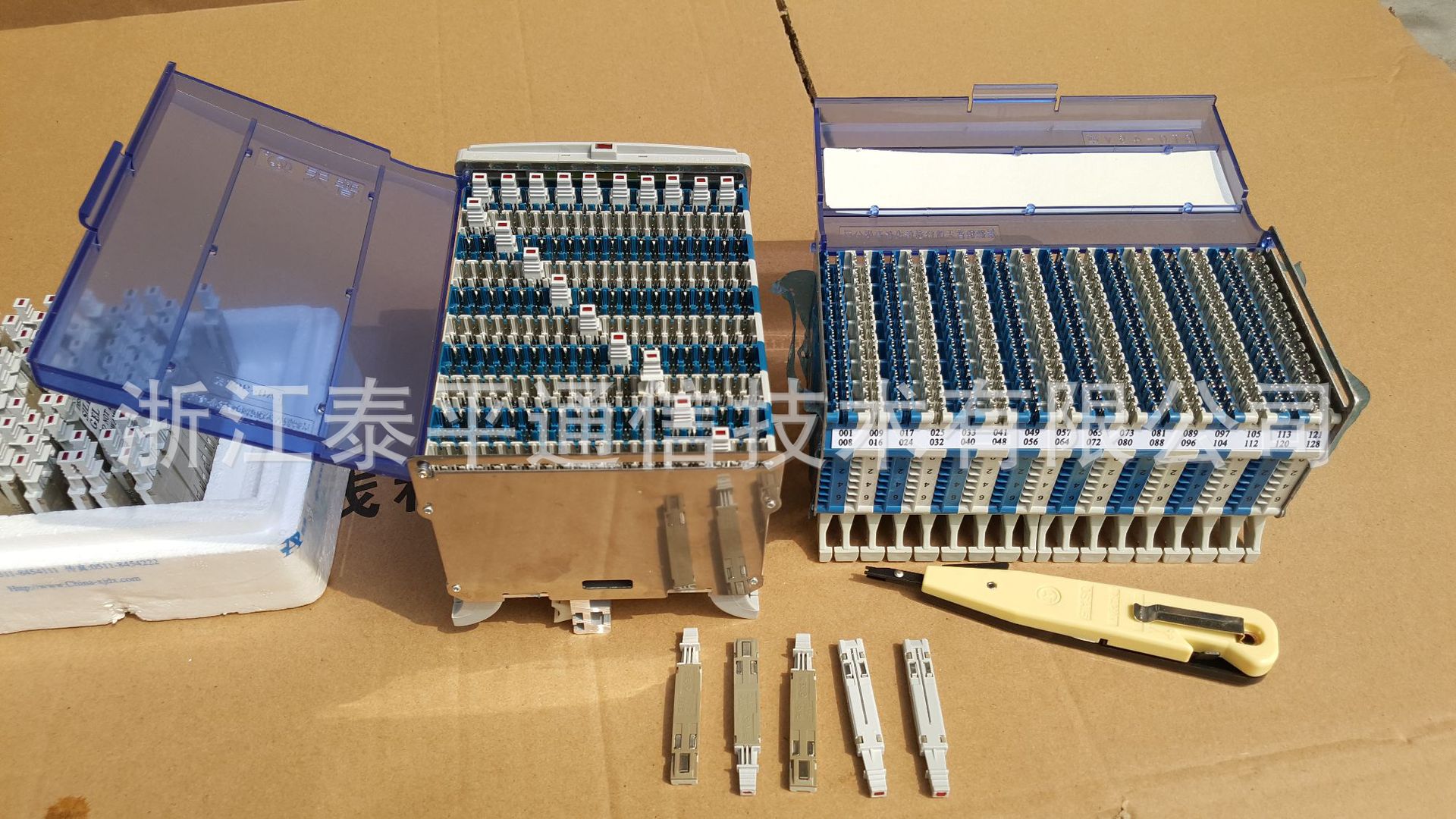

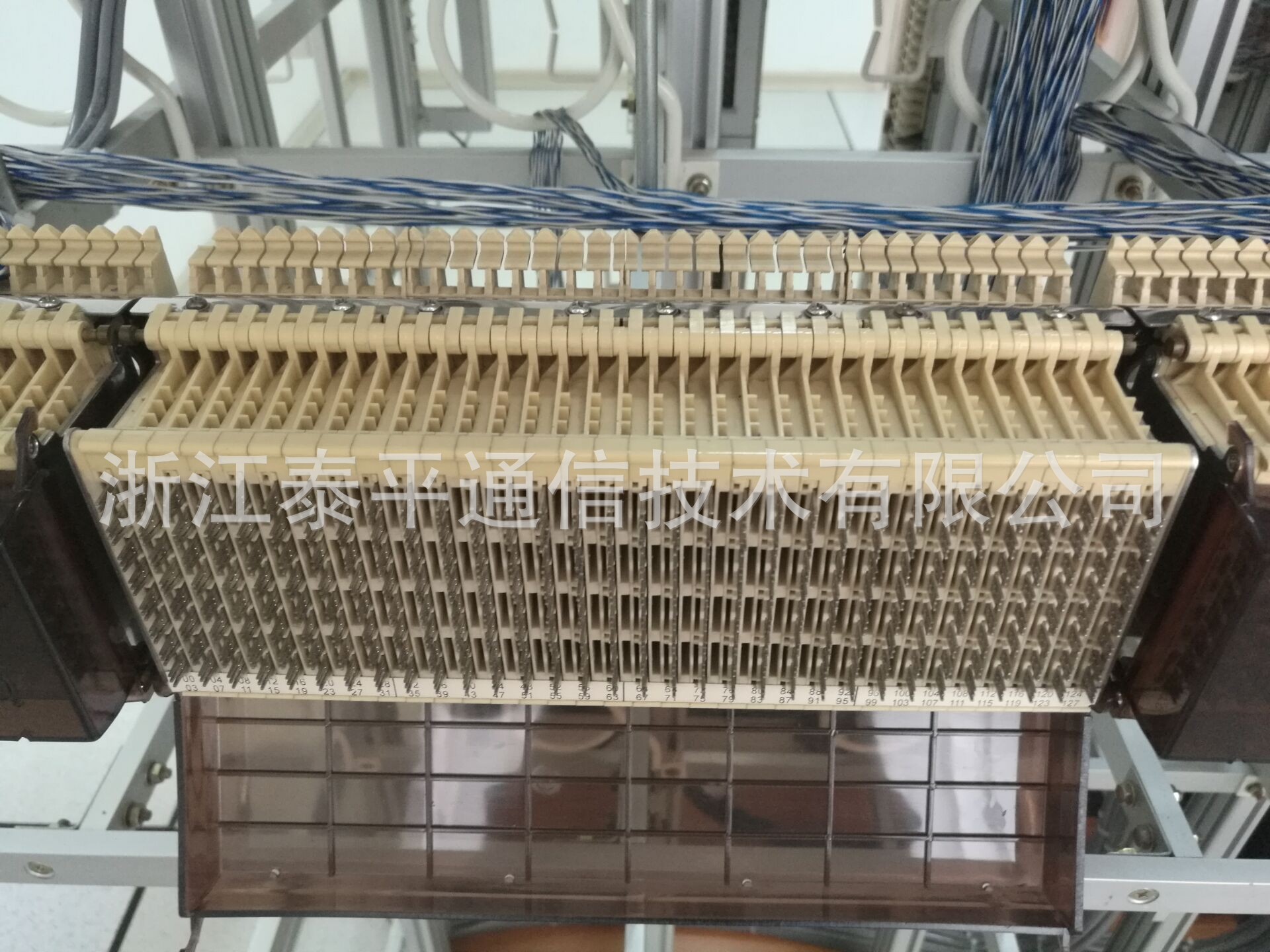

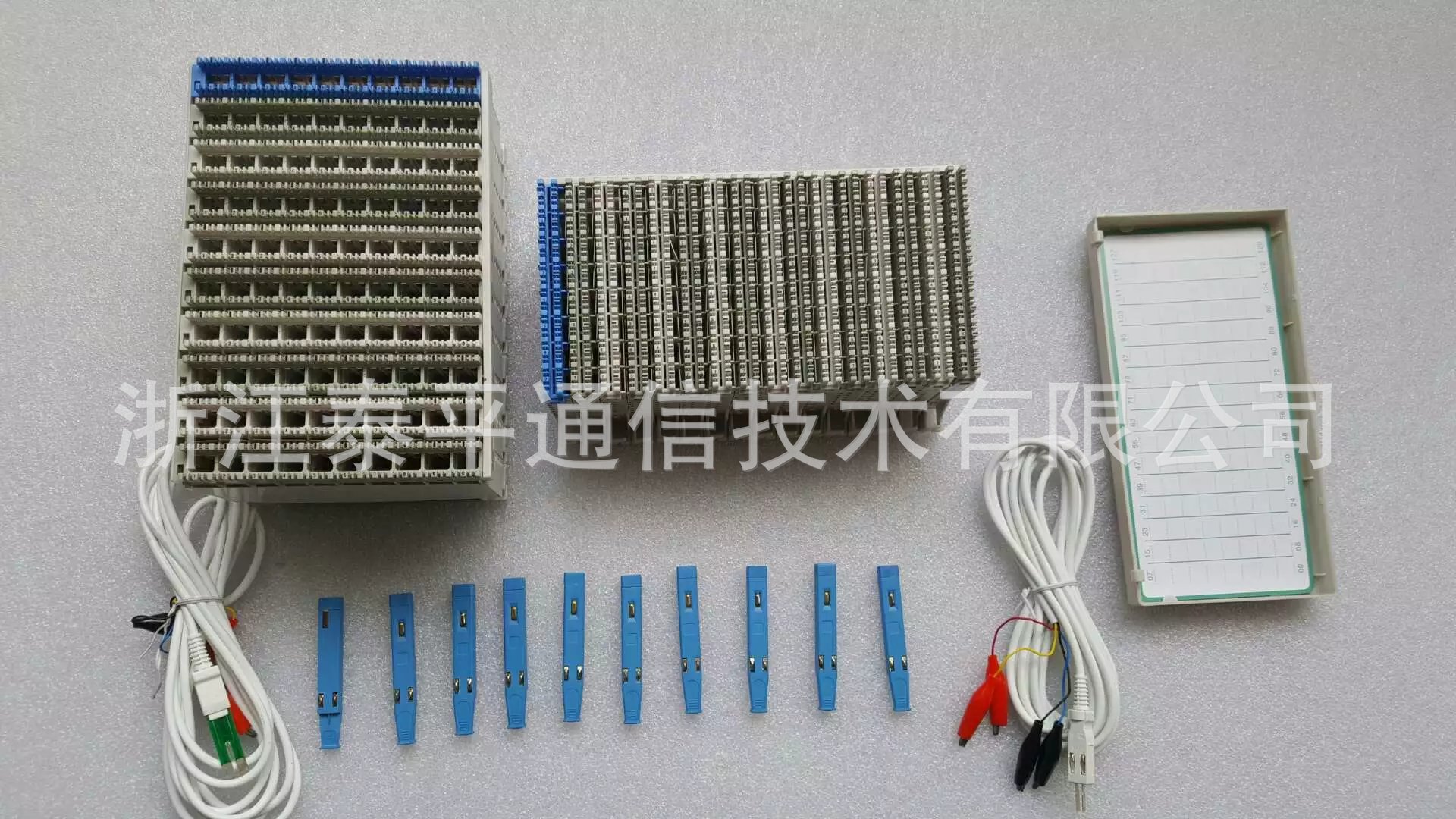

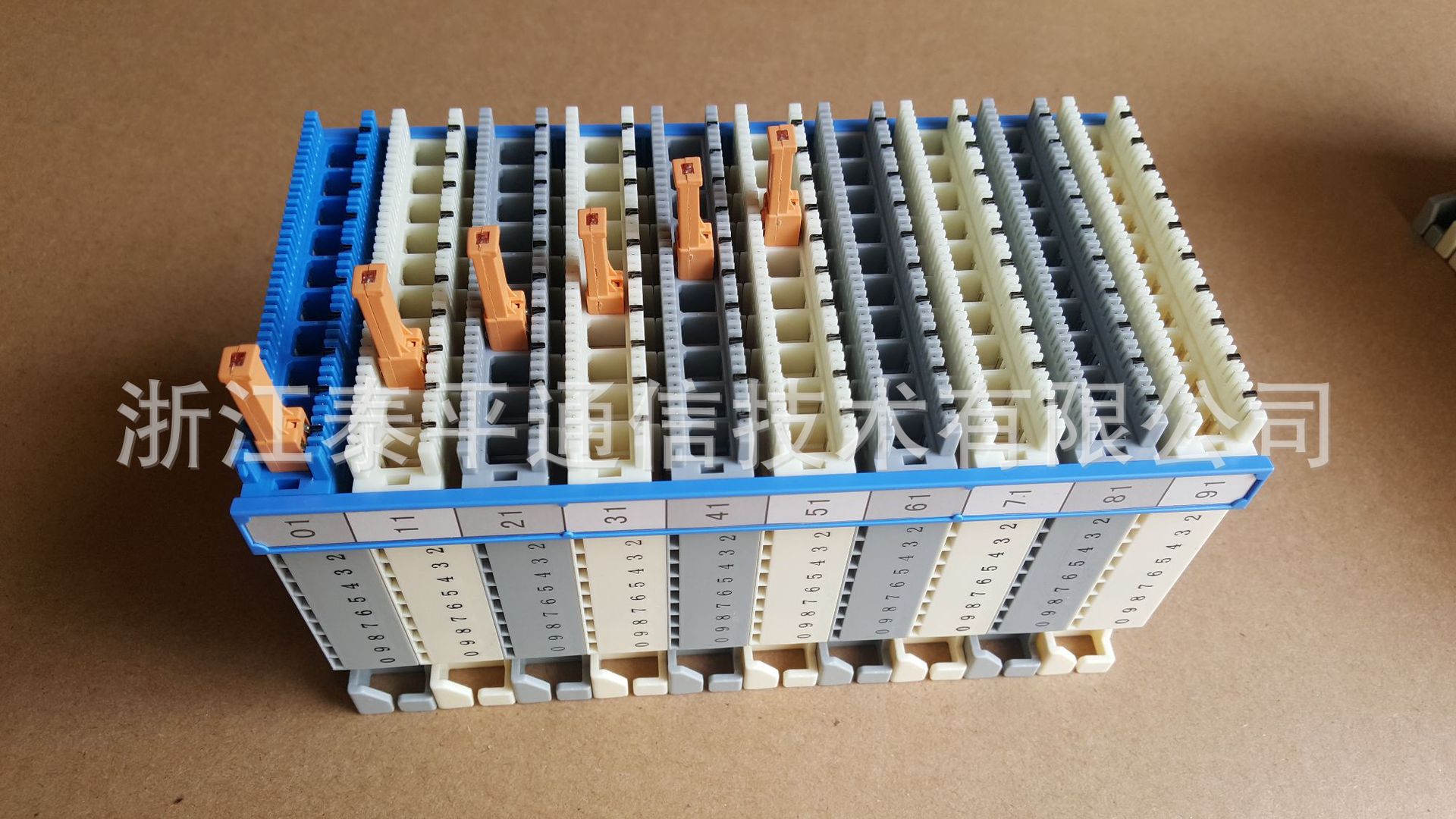

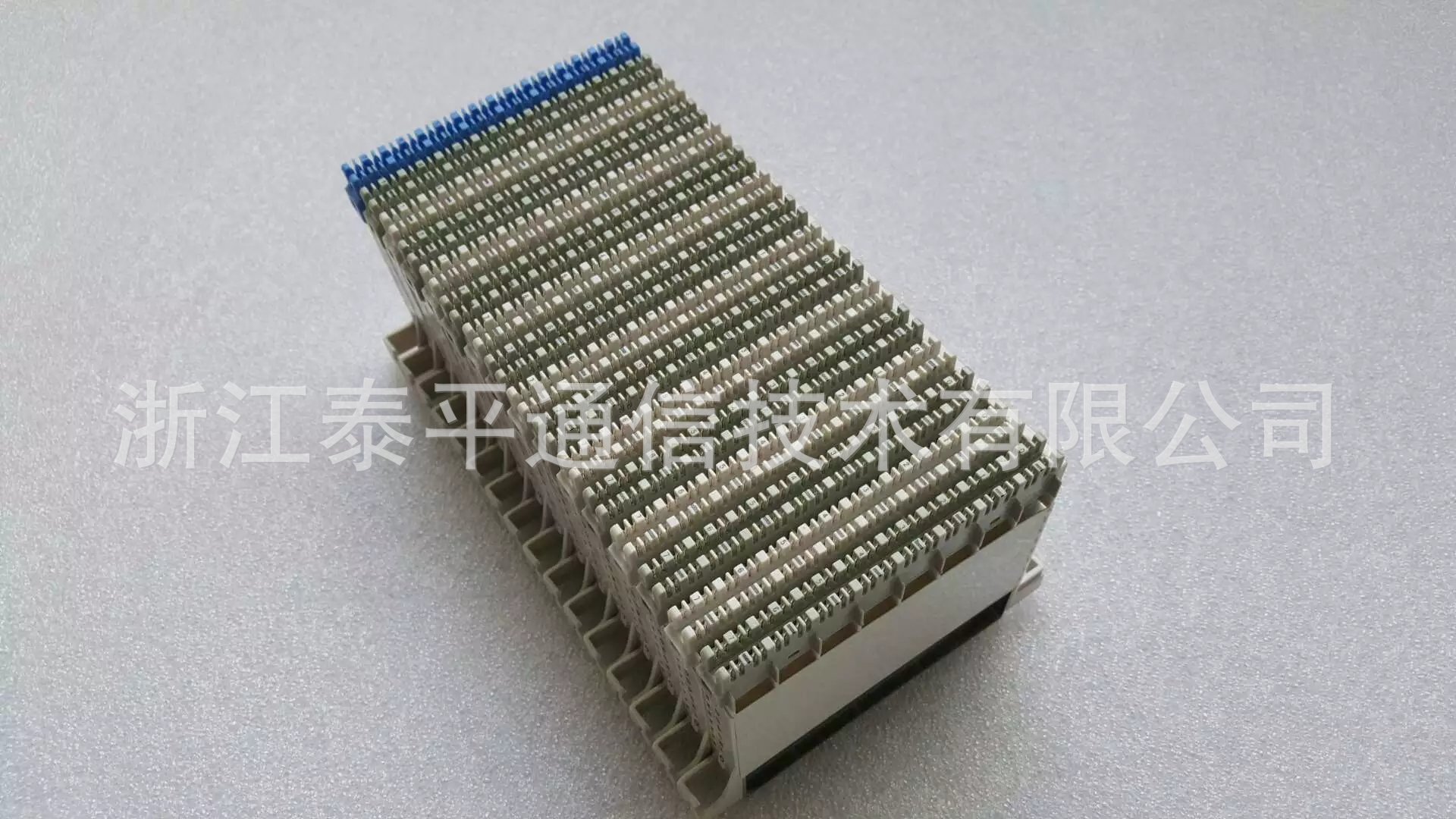

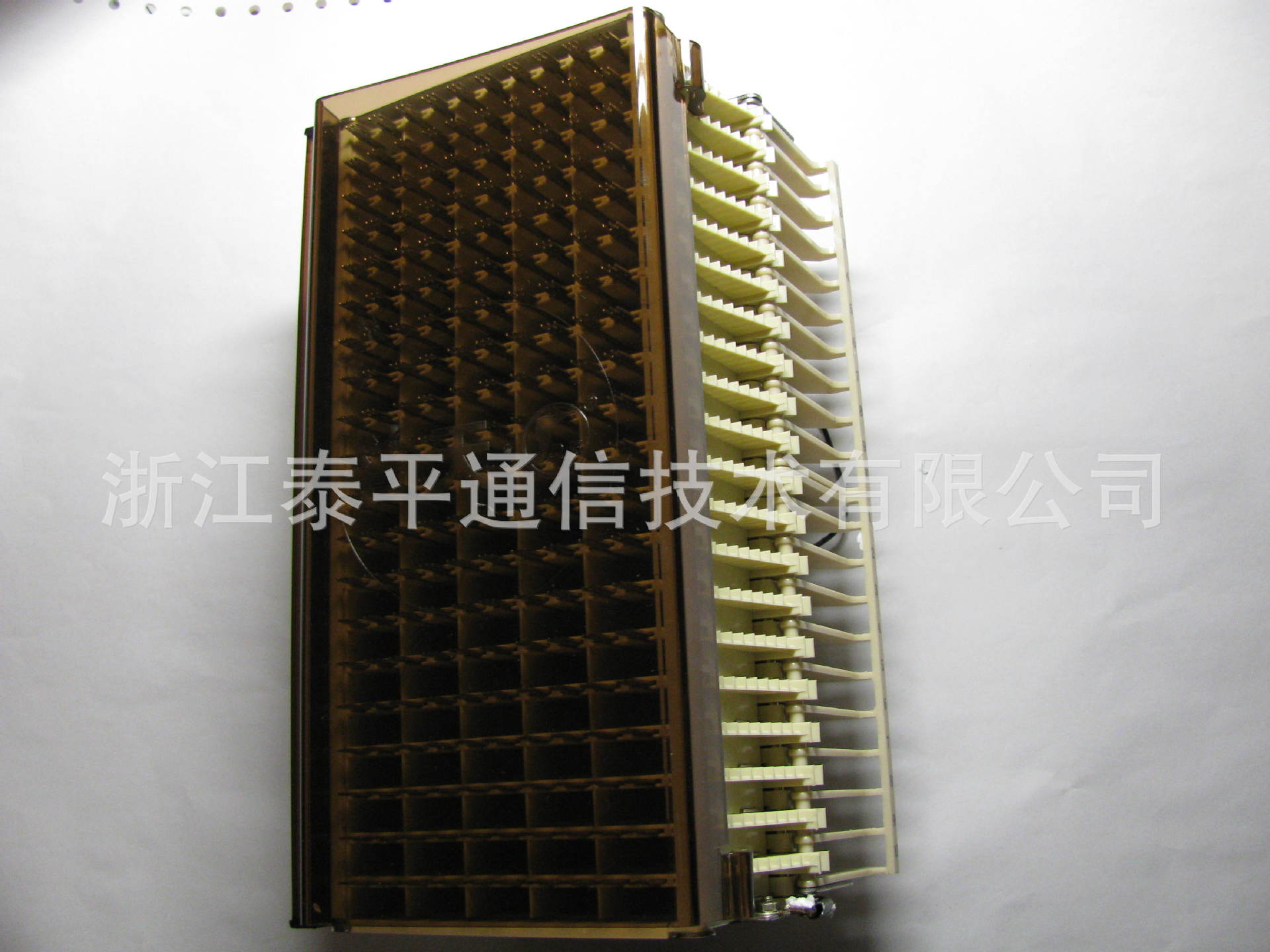

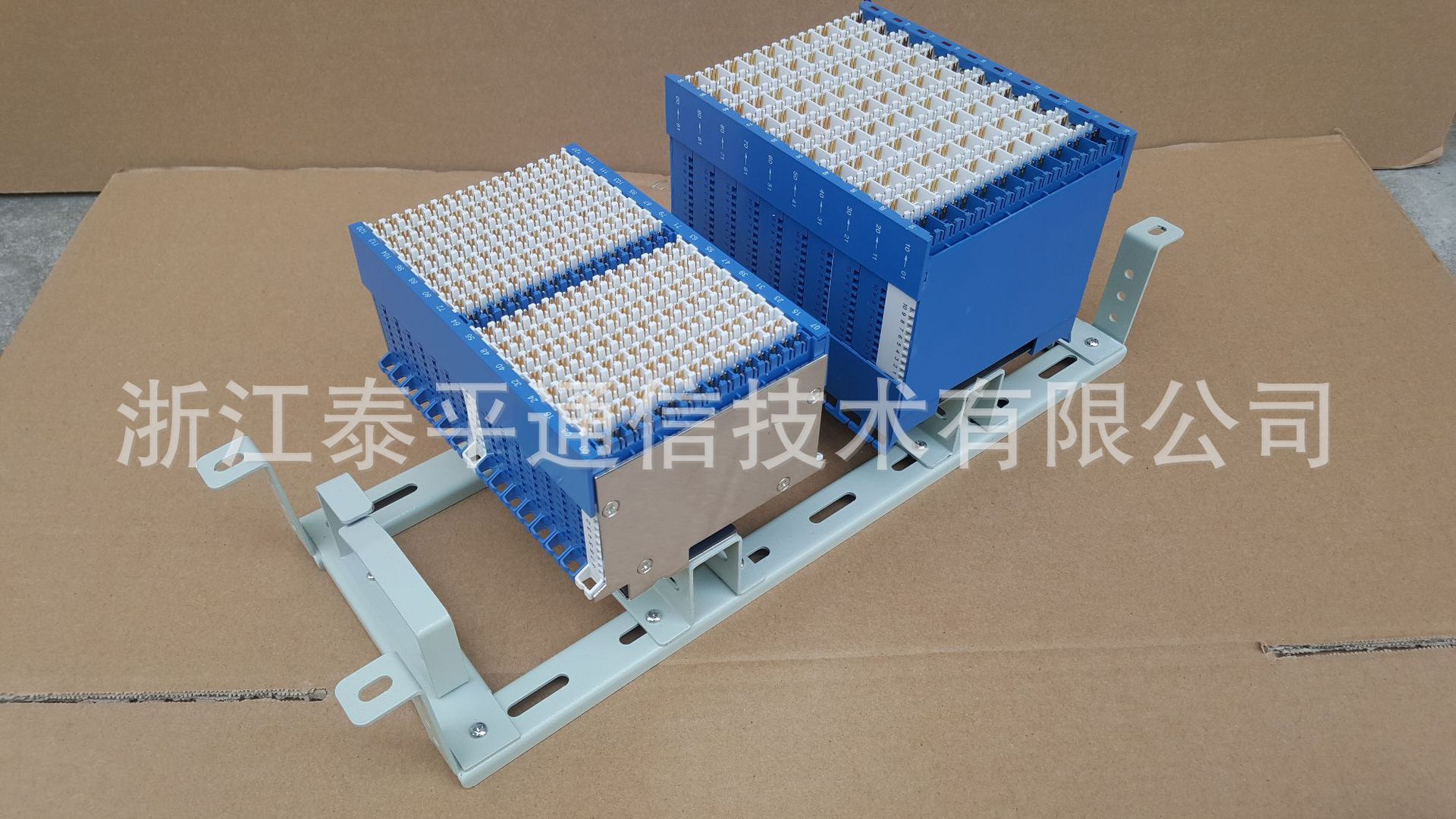

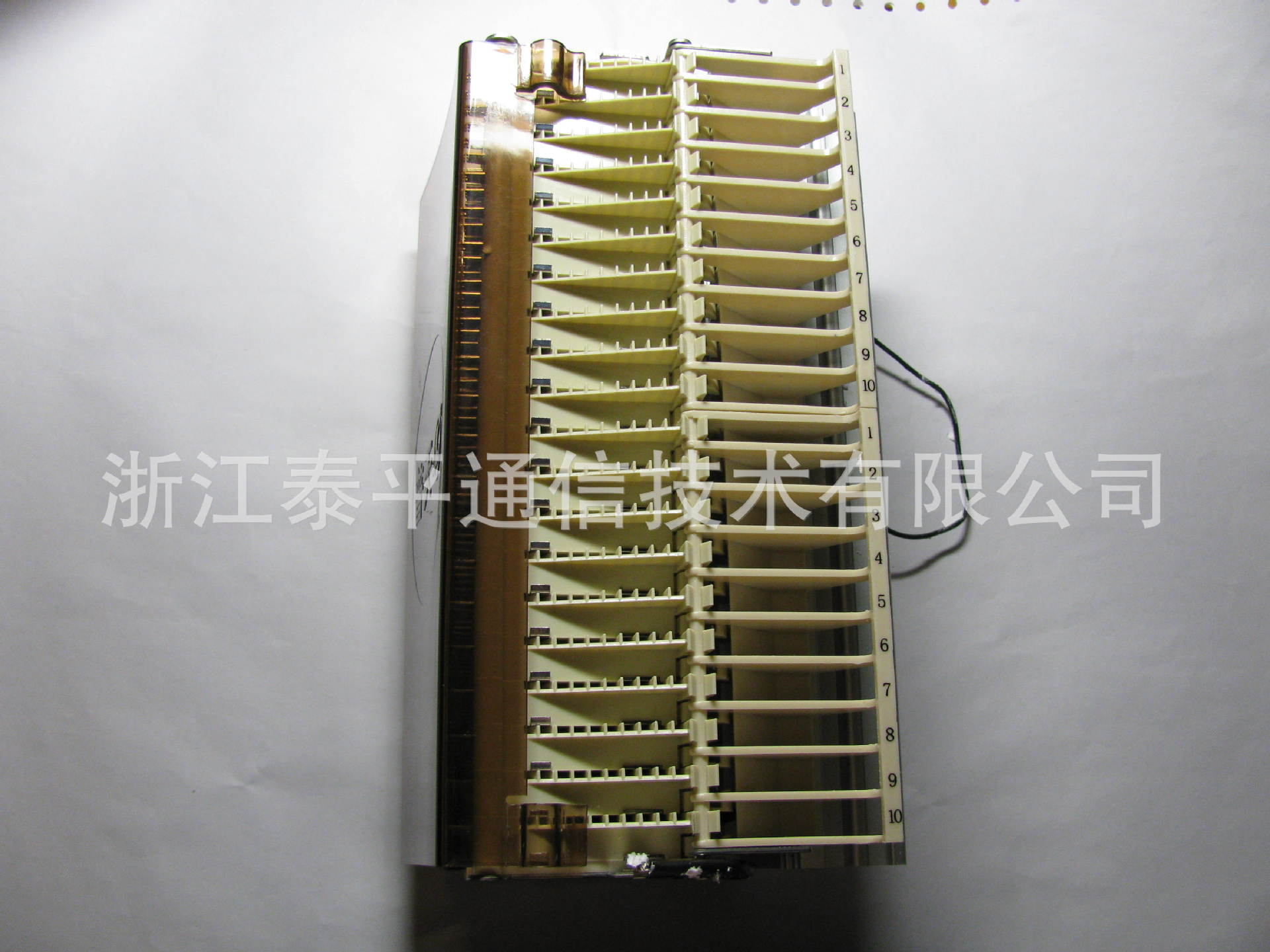

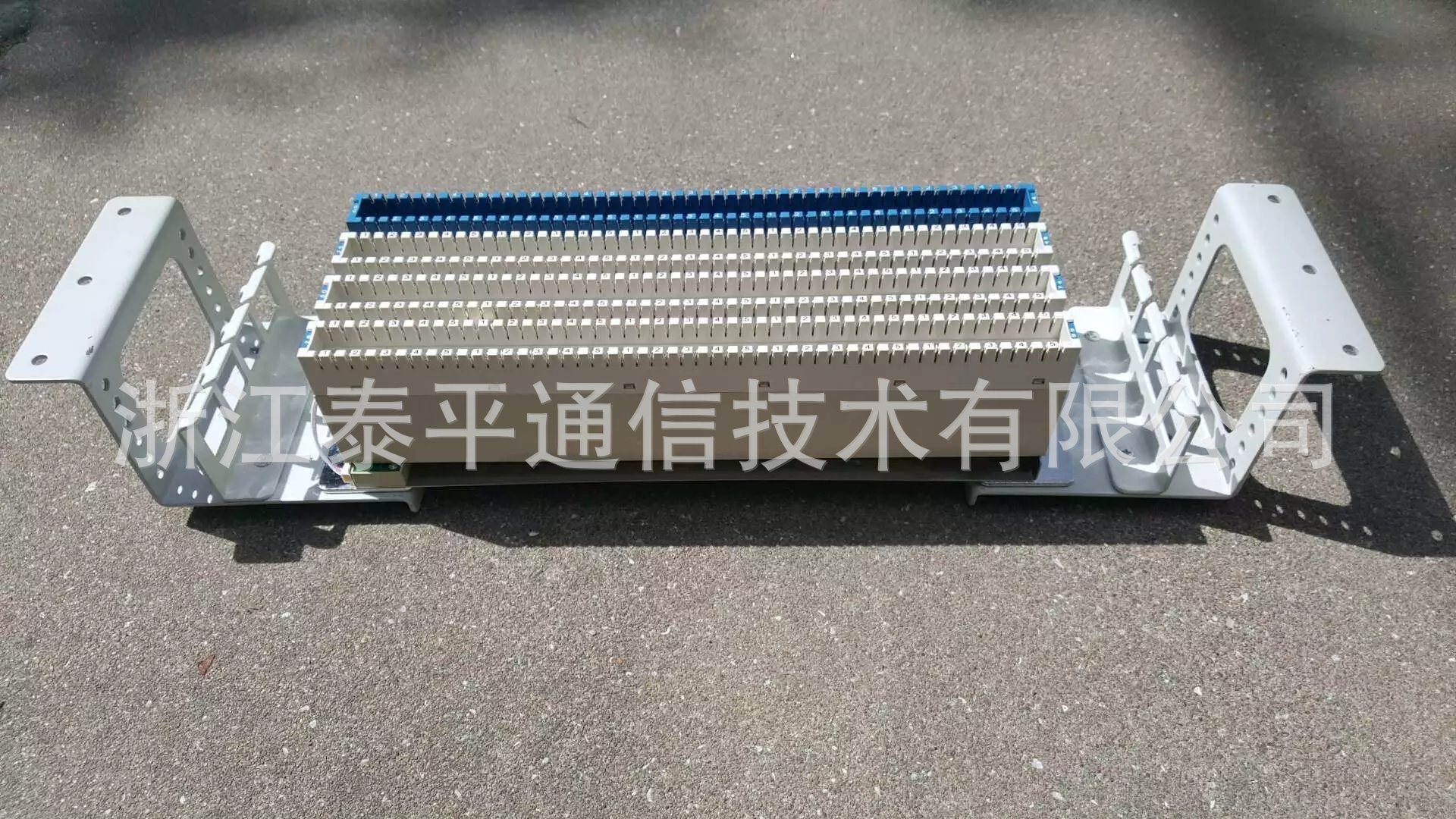

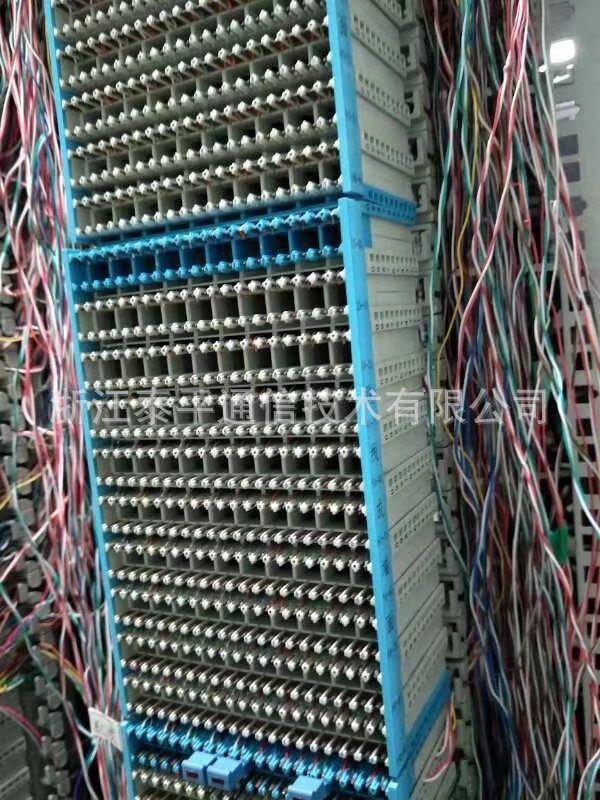

保安接線排,測試接線排
接觸電阻：間：≤7mΩ
成端處：≤3mΩ
絕緣電阻：≥1000MΩ
抗電強度：≥1000VAC(歷時1min不擊穿,無飛?。?br data-filtered="filtered">拉脫力：≥25N
芯線直徑：0.40--0.60mm(絕緣層外徑<1.4mm) 訂貨指南： 名稱 | 訂貨號 | 規格尺寸
（高×寬×深） | 單位 | 容量
（回線） | 備注 | 機架 （雙面式） | JPX01I-1200 | 2000×800×1240 | 架 | 1200 | 600L×2 | JPX01I-4000 | 2200×1550×1240 | 架 | 4000 | 800L×5 | JPX01I-5000 | 2400×1550×1240 | 架 | 5000 | 1000L×5 | JPX01-6000 | 2600×1550×1240 | 架 | 6000 | 1200L×5 | 機架 （單面式） | JPX01I-1200 | 2000×1000×300 | 架 | 1200 | 300L×4 | 保安接線排 | JPX01B | 180×100×98 | 單元 | 100 | 可雙卡接續 | 測試接線排 | JPX01C | 90×210×92 | 單元 | 128 | 可雙卡接續 | 保安單元 | JPX01B | GTG 高分子PTC | 只 | 1只/回線 | | 卡接工具 | XQ103 | 國產 | 把 | 1把/1000回線 | 選購件 | 在線測試?yán)K | ZXC6 | 3m | 根 | | 選購件 | 開路測試?yán)K | KLS6 | 3m | 根 | | 選購件 | 信號告警器 | XGJ6 | | 只 | 1只/列 | | 基座 | JZ6 | | 只 | | 根據用戶機房高度選配 | 操作凳 | CD1 | 三級 | 部 | 1部/架 | 選購件 |
|

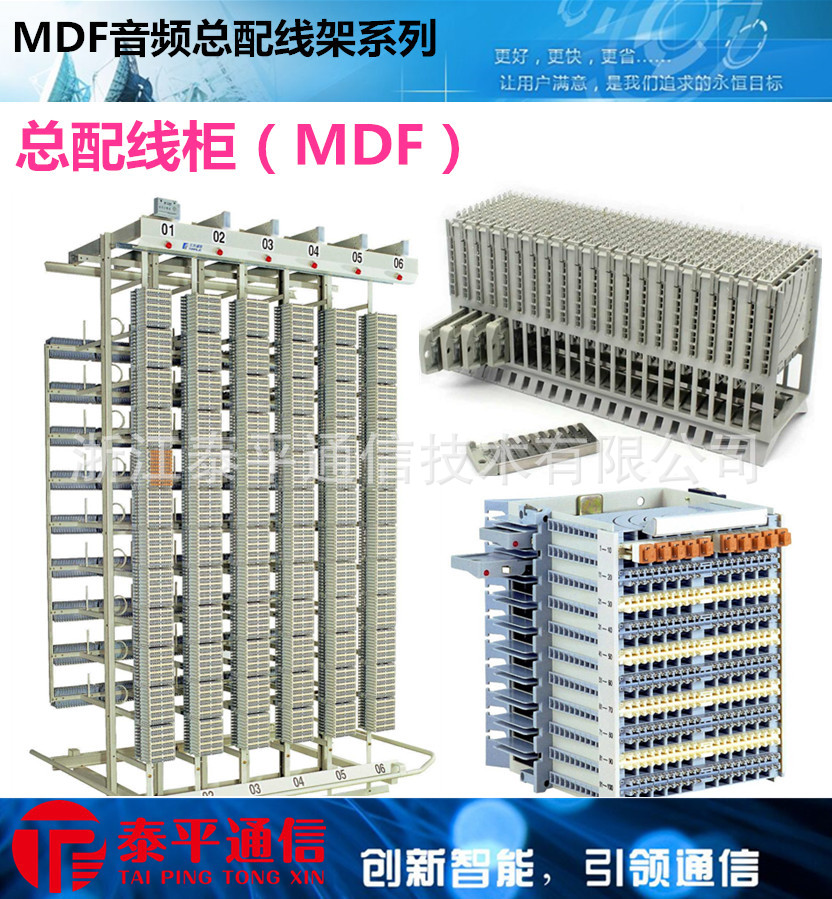

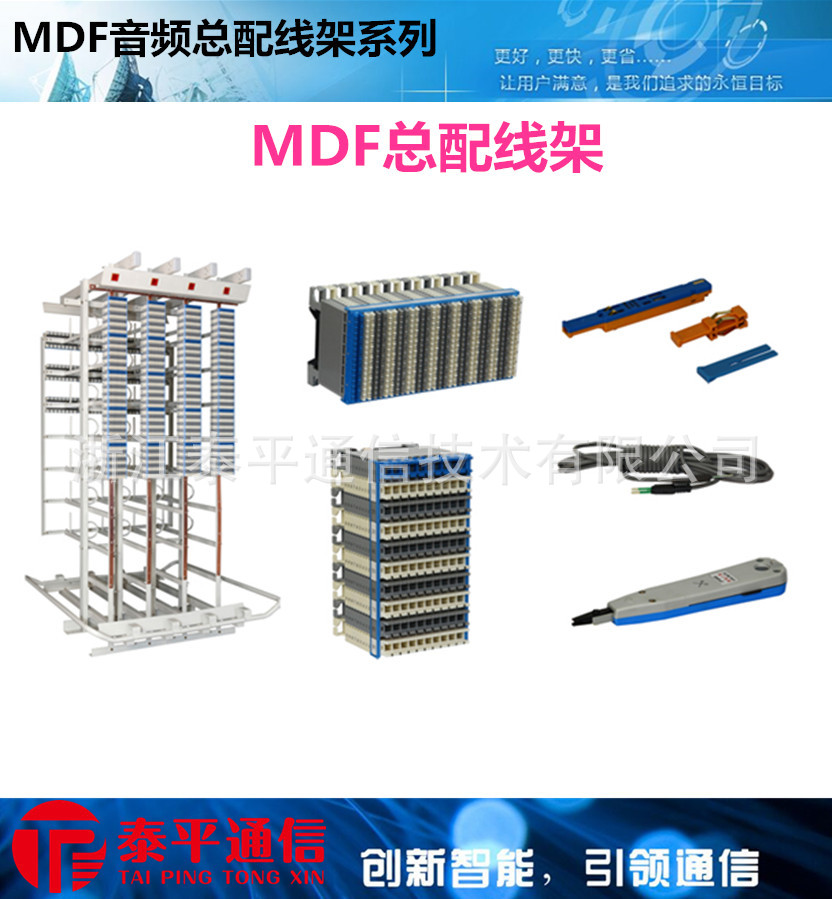

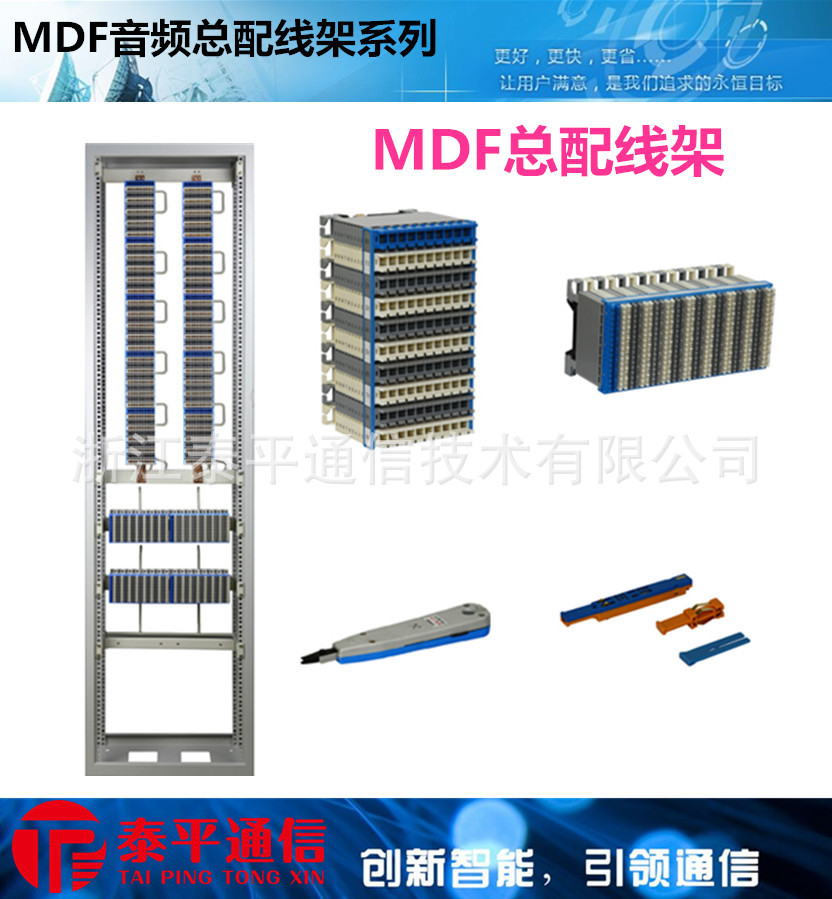

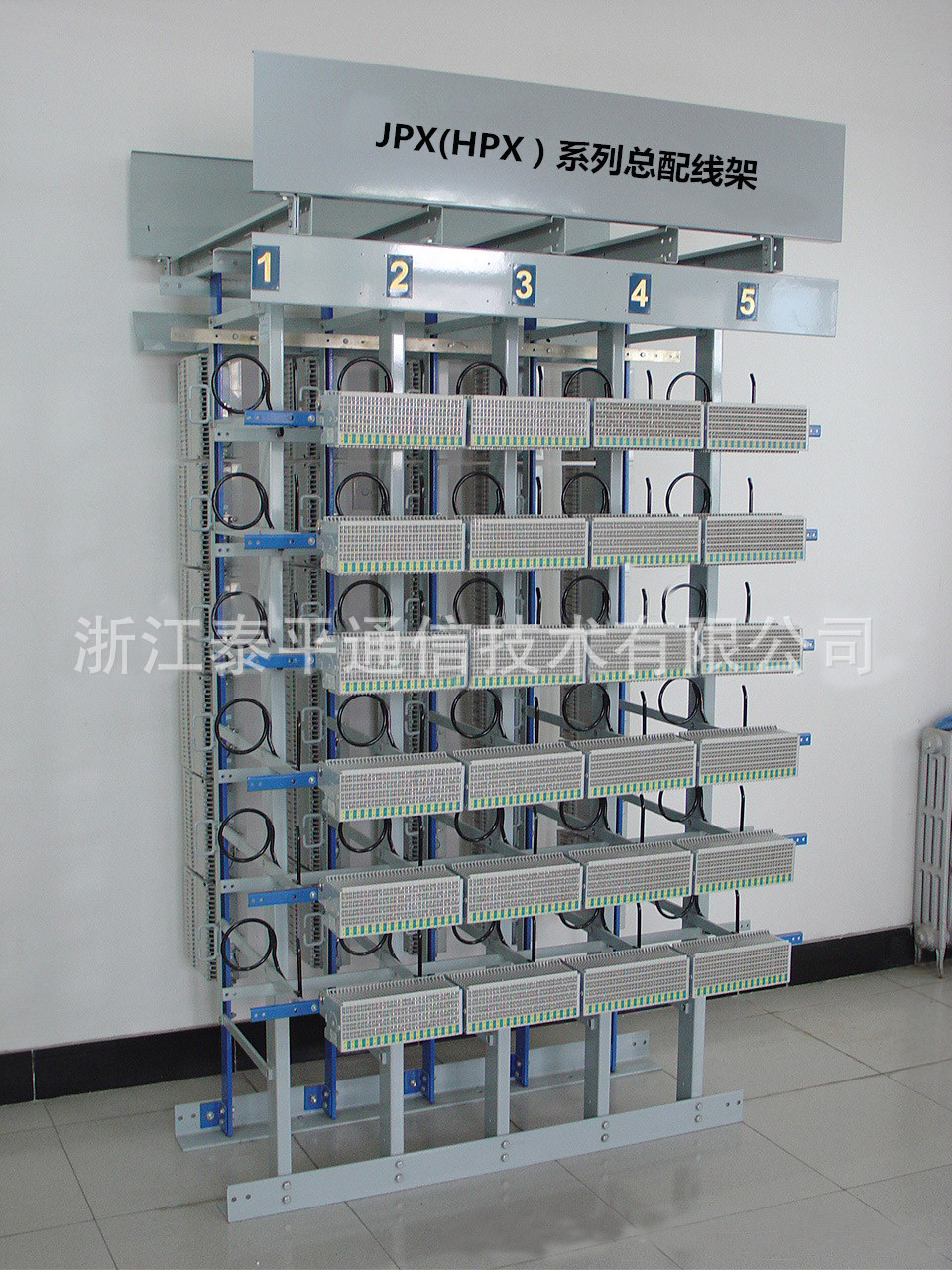

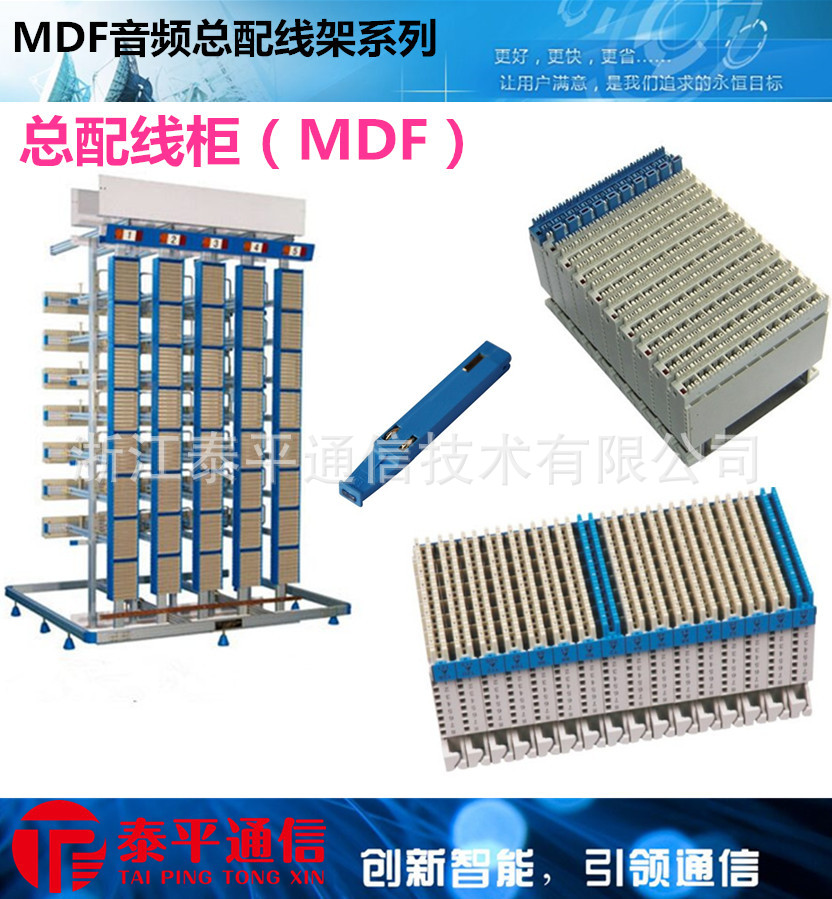

JPX系列總配線架/柜（HPX系列音頻總配線架/柜）


MDF總配線架適合各種容量電話局的交換與進局電纜之間的連接設備,具有良好的接續性能和可靠的防護功能。產品分：I型（卡接式）,II（繞接式）,III型（雙接卡接式）三種。 特點： 按YD/T694-1999新標準設計。 機架采用鋁合金型材制作,結構牢固,外型 美觀,安裝方便。測試接線排,單接點式,雙接點式,繞卡式,帶角度卡接,接續可靠。 保安單元具有過壓,過流防護和接地警告功能。 總配線架的所有操作（保安器的插拔,內外線和跳線的接續及測試）均在正面進行。 所有塑料零件均具有阻燃性,其阻燃性能達到GB/T5169.7中A級要求, 其它各項指標均符合行標YD/T694-2004《總配線架》的要求
規格指標：
深度：800mm 縱列距：210mm 橫列距：200mm 橫列離地高度:510mm
| 型 號 JPX01 | 容量 (回線) | 縱列數×每列塊數 | 橫列數×每行塊數 | 縱列離地高度 | 外 型 尺 寸
高×寬×深
(括號內為護欄尺寸) | | JPX 3600回 6×6 | 3600 | 6×6 | 5×6 | 450 | 1800×1260×800
(223×1541×1215) | | JPX 4800回 6×8 | 4800 | 6×8 | 7×6 | 380 | 2000×1260×800
(223×1541×1215) | | JPX 6000回 6×10 | 6000 | 6×10 | 8×6 | 250 | 2200×1260×800
(223×1541×1215) | | JPX 7200回 6×12 | 7200 | 6×12 | 10×6 | 270 | 2600×1260×800
(223×1541×1215) | | JPX 9600回 6×16 | 9600 | 6×16 | 13×6 | 250 | 3300×1260×800
(223×1541×1215) | | JPX 3000回 5×6 | 3000 | 5×6 | 5×5 | 450 | 1800×1050×800
(223×1331×1215) | | JPX 4000回 5×8 | 4000 | 5×8 | 7×5 | 380 | 2000×1050×800
(223×1331×1215) | | JPX 5000回 5×10 | 5000 | 5×10 | 8×5 | 250 | 2200×1050×800
(223×1331×1215) | | JPX 6000回 5×12 | 6000 | 5×12 | 10×5 | 270 | 2600×1050×800
(223×1331×1215) | | JPX 8000回 5×16 | 8000 | 5×16 | 13×5 | 250 | 3300×1050×800
(223×1331×1215) | | JPX 2400回 4×6 | 2400 | 4×6 | 5×4 | 450 | 1800×840×800
(223×1121×1215) | | JPX 3200回 4×8 | 3200 | 4×8 | 7×4 | 380 | 2000×840×800
(223×1121×1215) | | JPX 4000回 4×10 | 4000 | 4×10 | 8×4 | 250 | 2200×840×800
(223×1121×1215) | | JPX 4800回 4×12 | 4800 | 4×12 | 10×4 | 270 | 2600×840×800
(223×1121×1215) | | JPX 6400回 4×16 | 6400 | 4×16 | 13×4 | 250 | 3300×840×800
(223×1121×1215) | | JPX 1800回 3×6 | 1800 | 3×6 | 5×3 | 450 | 1800×630×800
(223×911×1215) | | JPX 2400回 3×8 | 2400 | 3×8 | 7×3 | 380 | 2000×630×800
(223×911×1215) | | JPX 3000回 3×10 | 3000 | 3×10 | 8×3 | 250 | 2200×630×800
(223×911×1215) | | JPX 3600回 3×12 | 3600 | 3×12 | 10×3 | 270 | 2600×630×800
(223×911×1215) | | JPX 4800回 3×16 | 4800 | 3×16 | 13×3 | 250 | 3300×630×800
(223×911×1215) | | JPX 1200回 2×6 | 1200 | 2×6 | 5×2 | 450 | 1800×420×800
(223×701×1215) | | JPX 1600回 2×8 | 1600 | 2×8 | 7×2 | 380 | 2000×420×800
(223×701×1215) | | JPX 2000回 2×10 | 2000 | 2×10 | 8×2 | 250 | 2200×420×800
(223×701×1215) | | JPX 2400回 2×12 | 2400 | 2×12 | 10×2 | 270 | 2600×420×800
(223×701×1215) | | JPX 3200回 2×16 | 3200 | 2×16 | 13×2 | 250 | 3300×420×800
(223×701×1215)
|

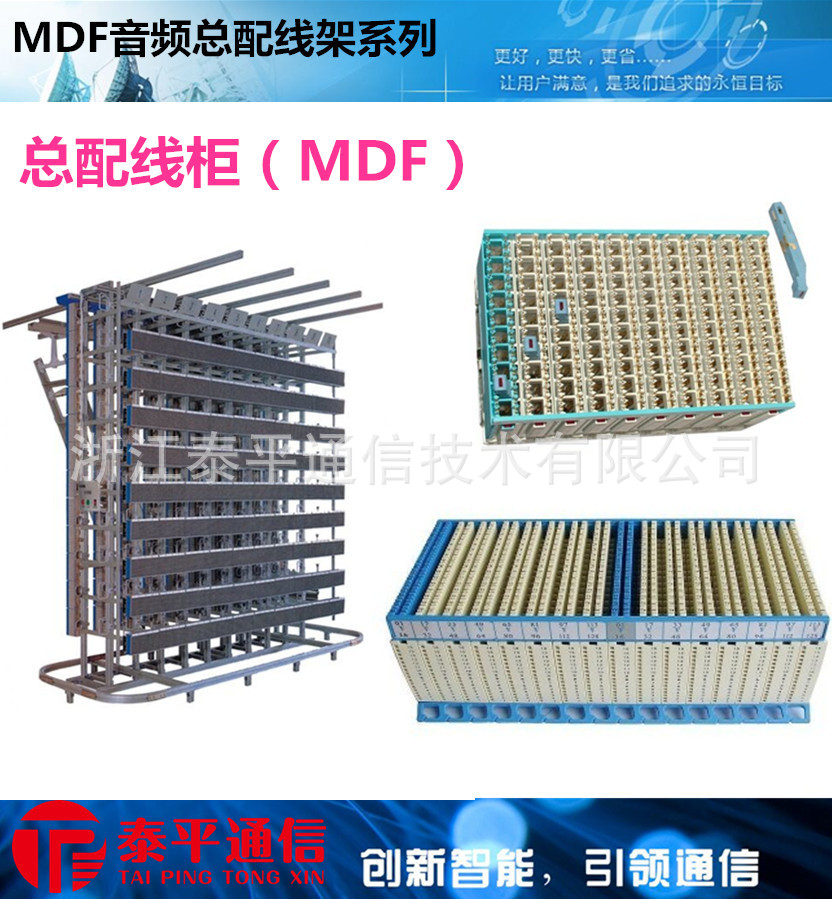

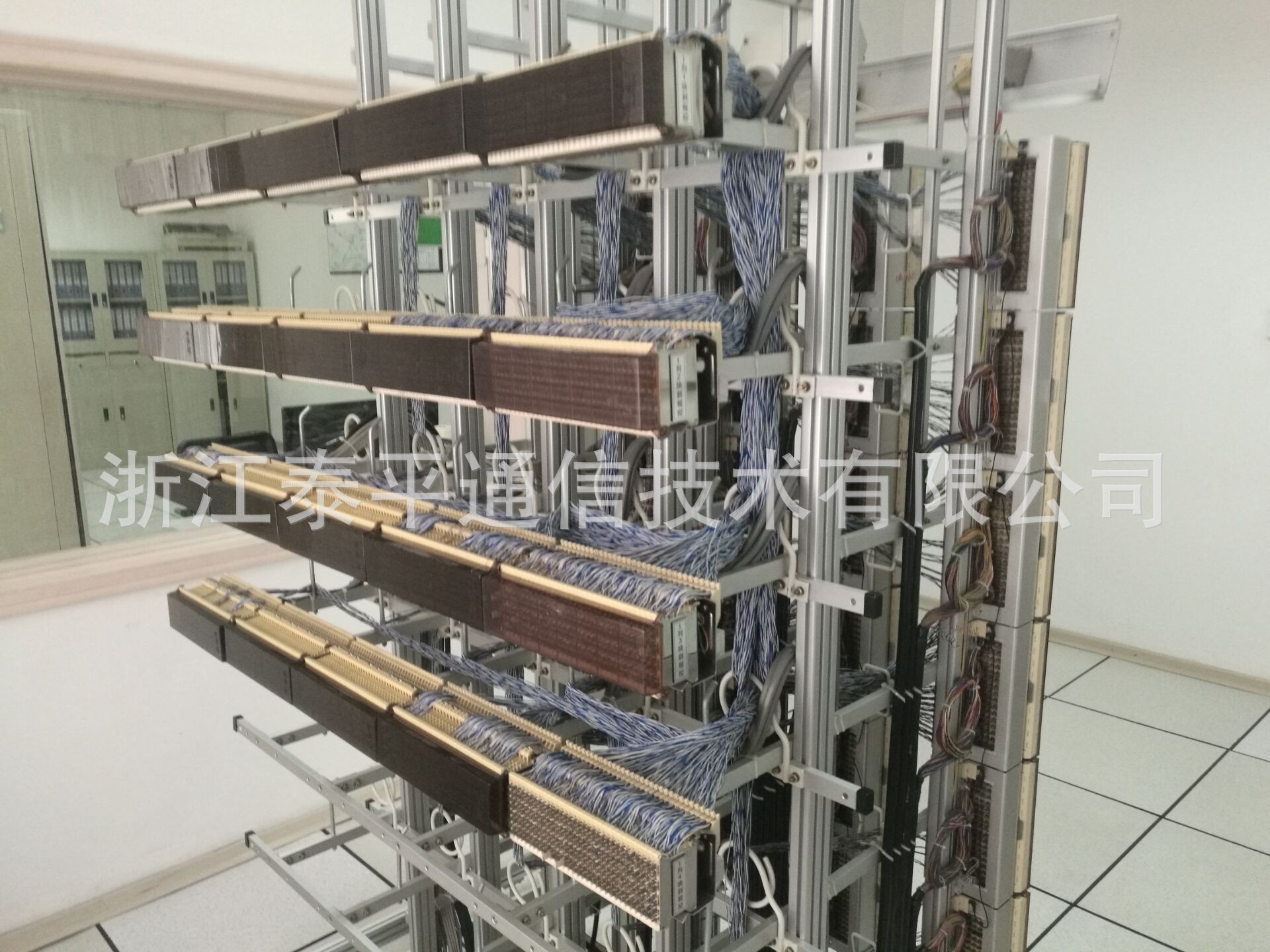

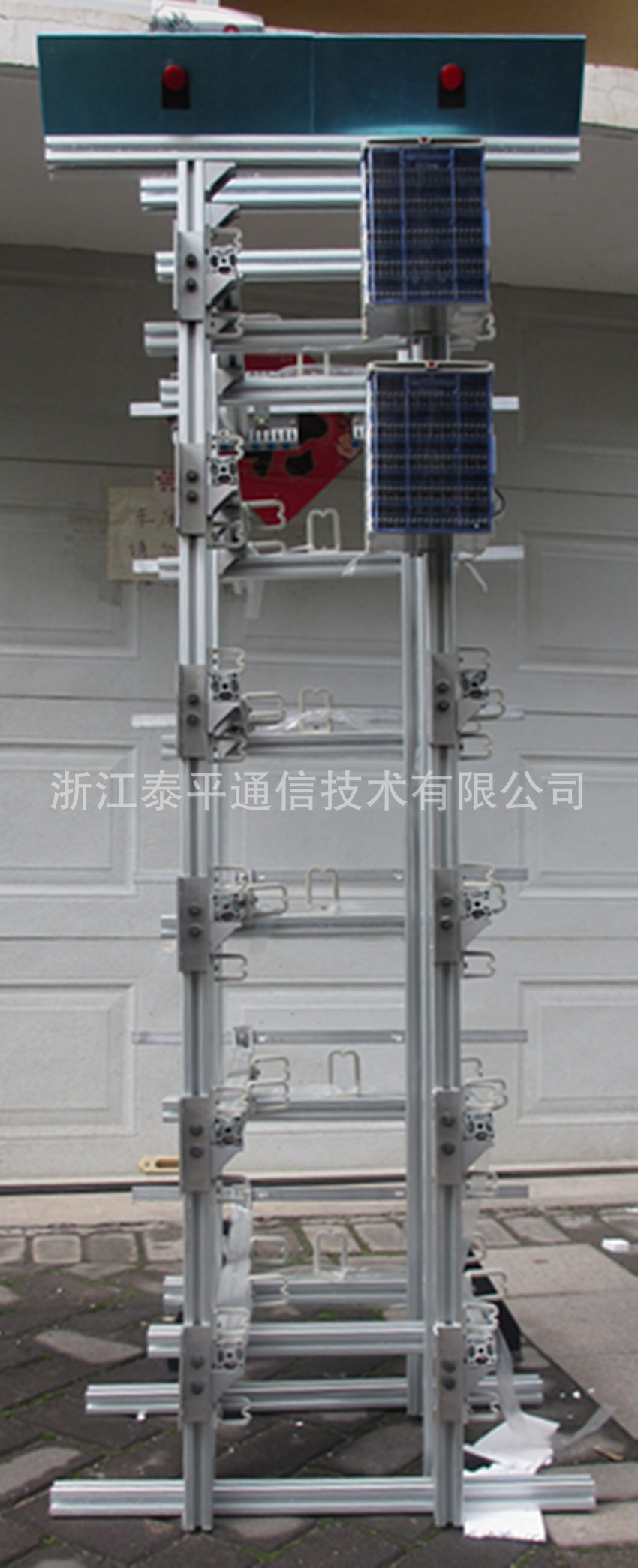

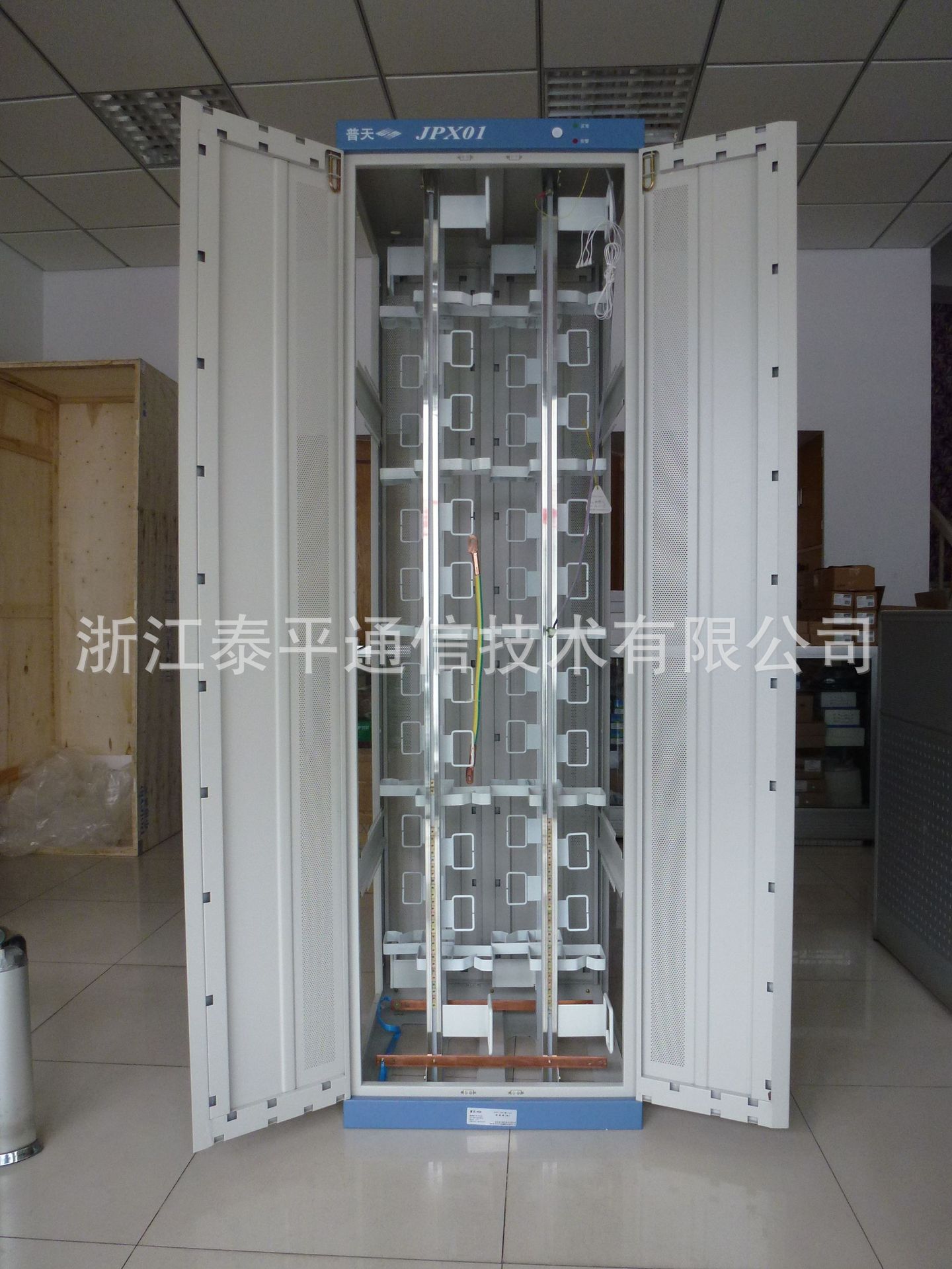

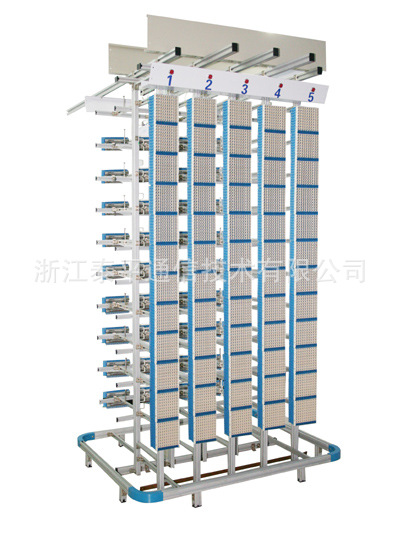

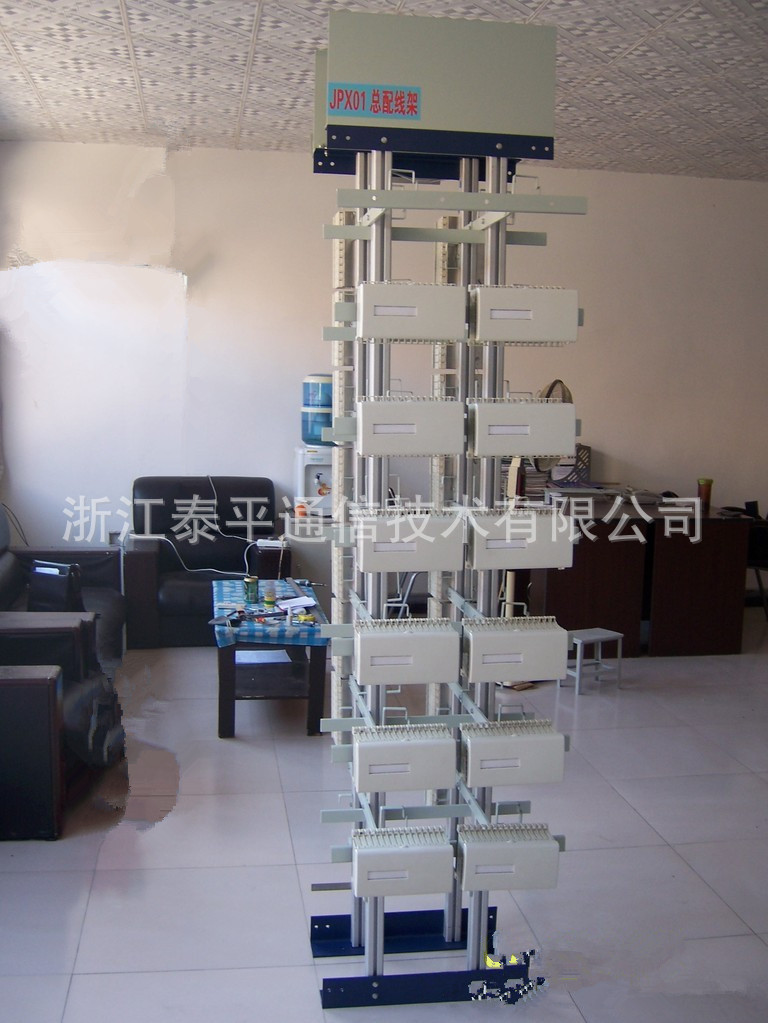

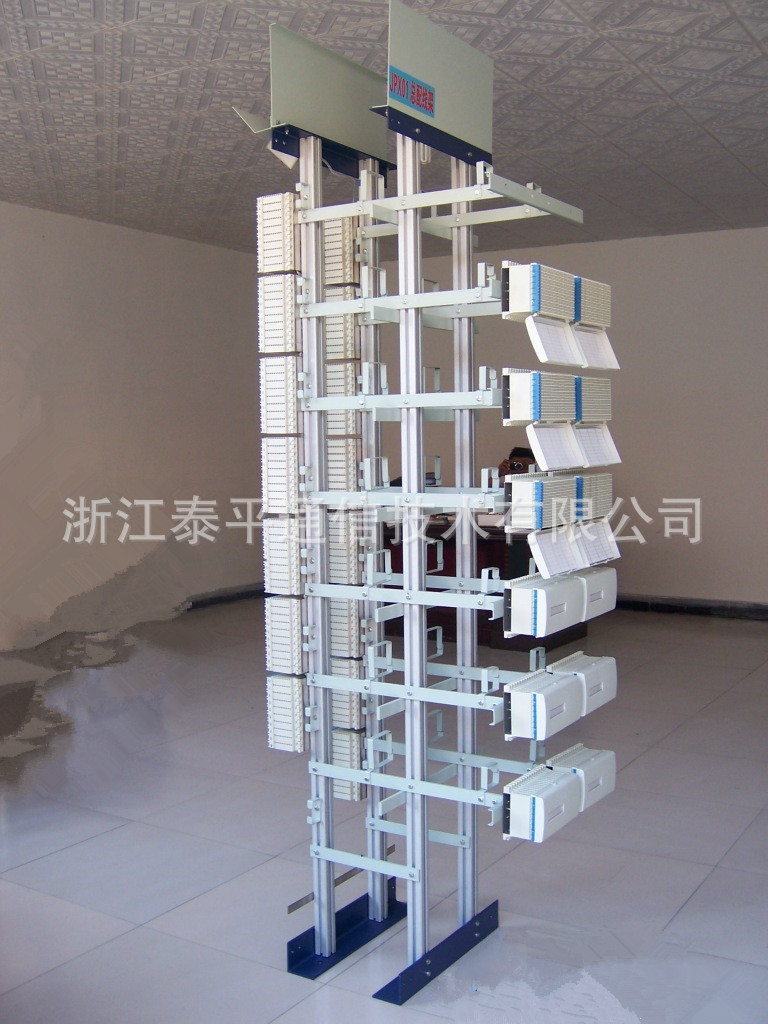

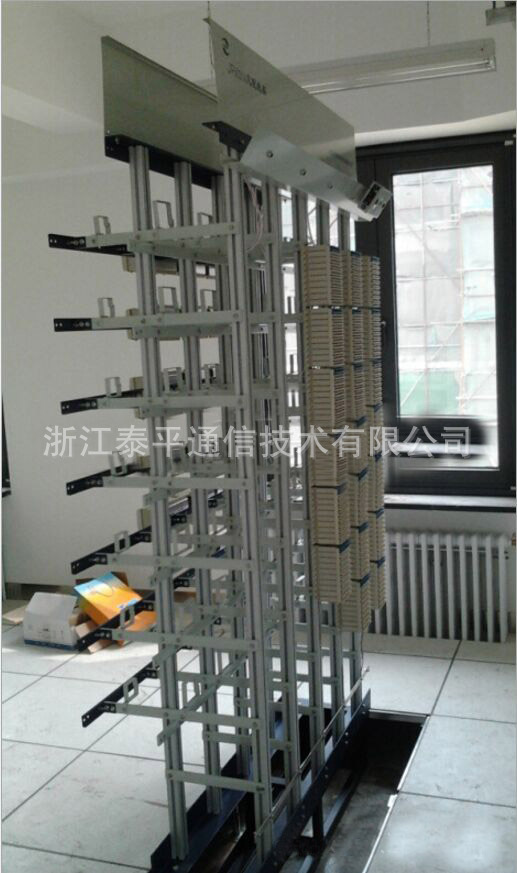

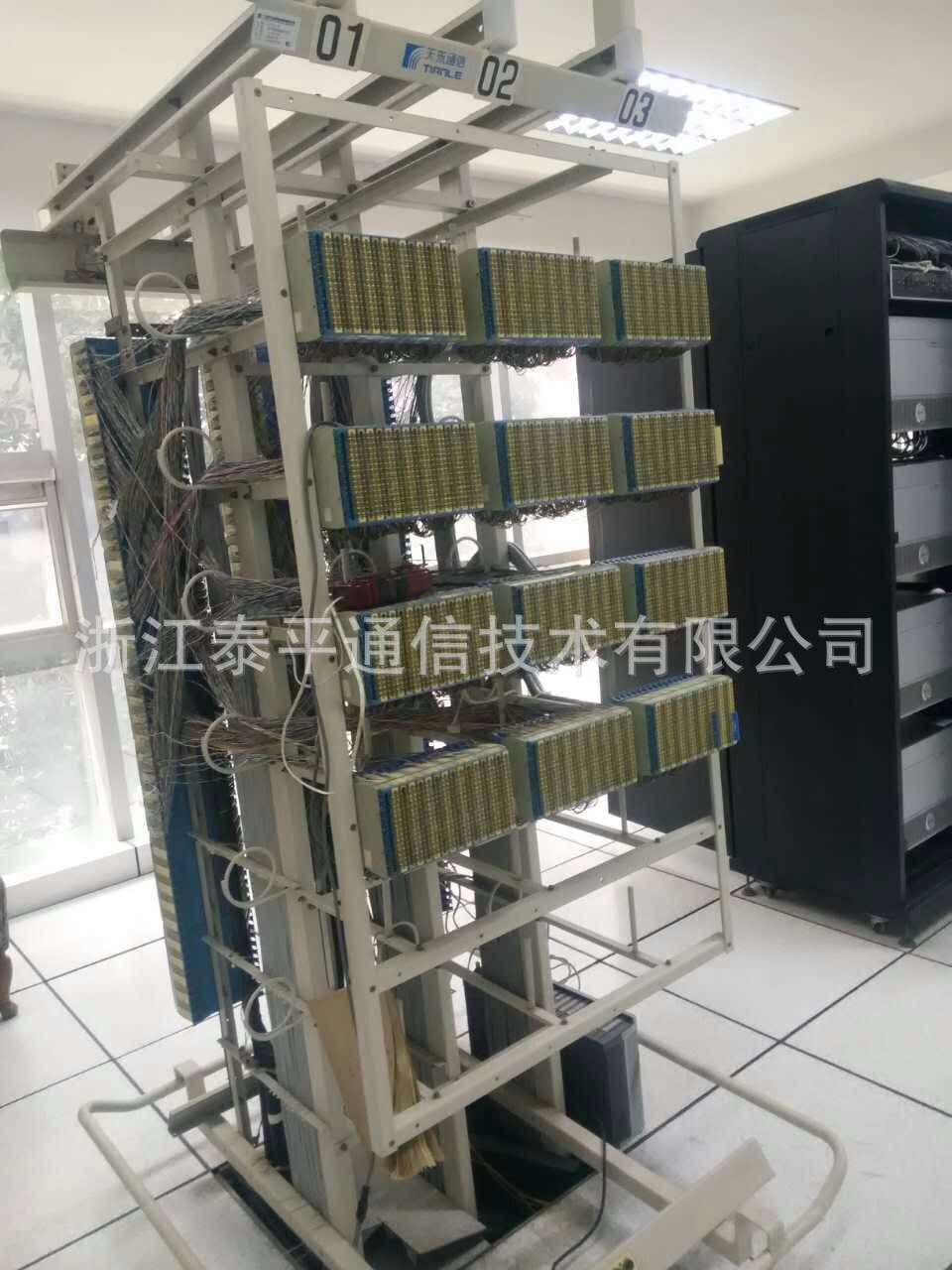

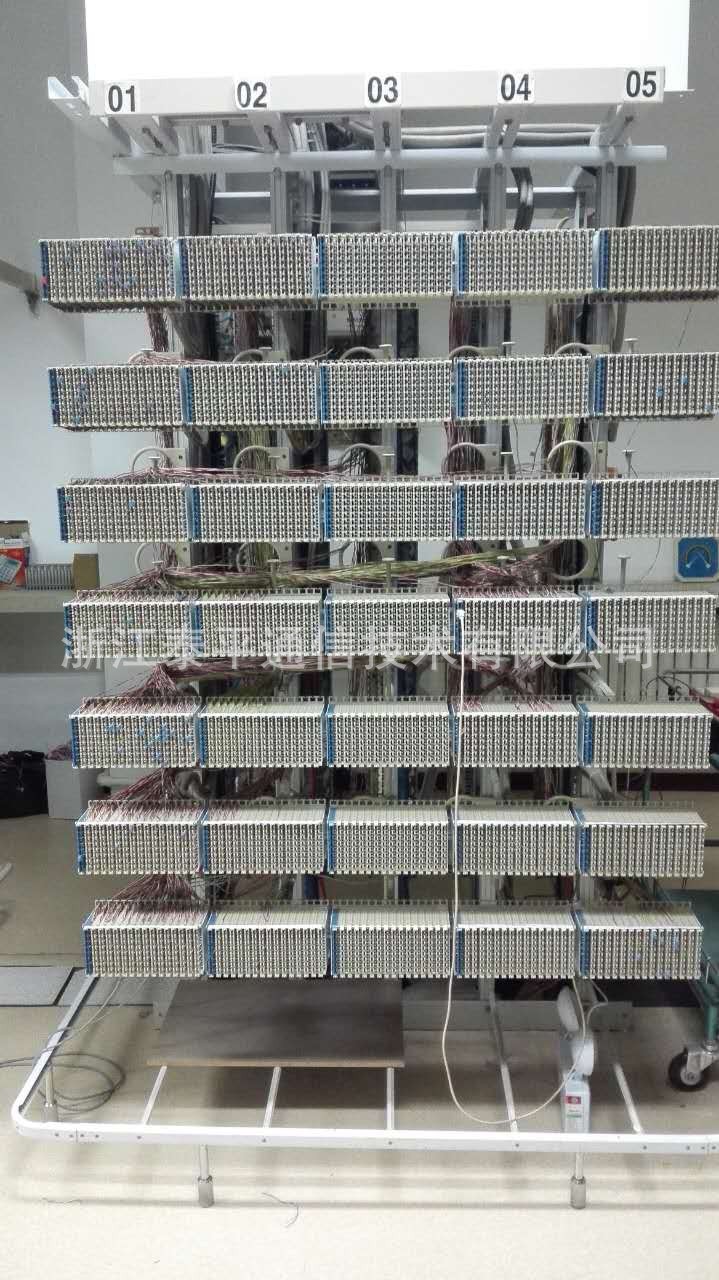

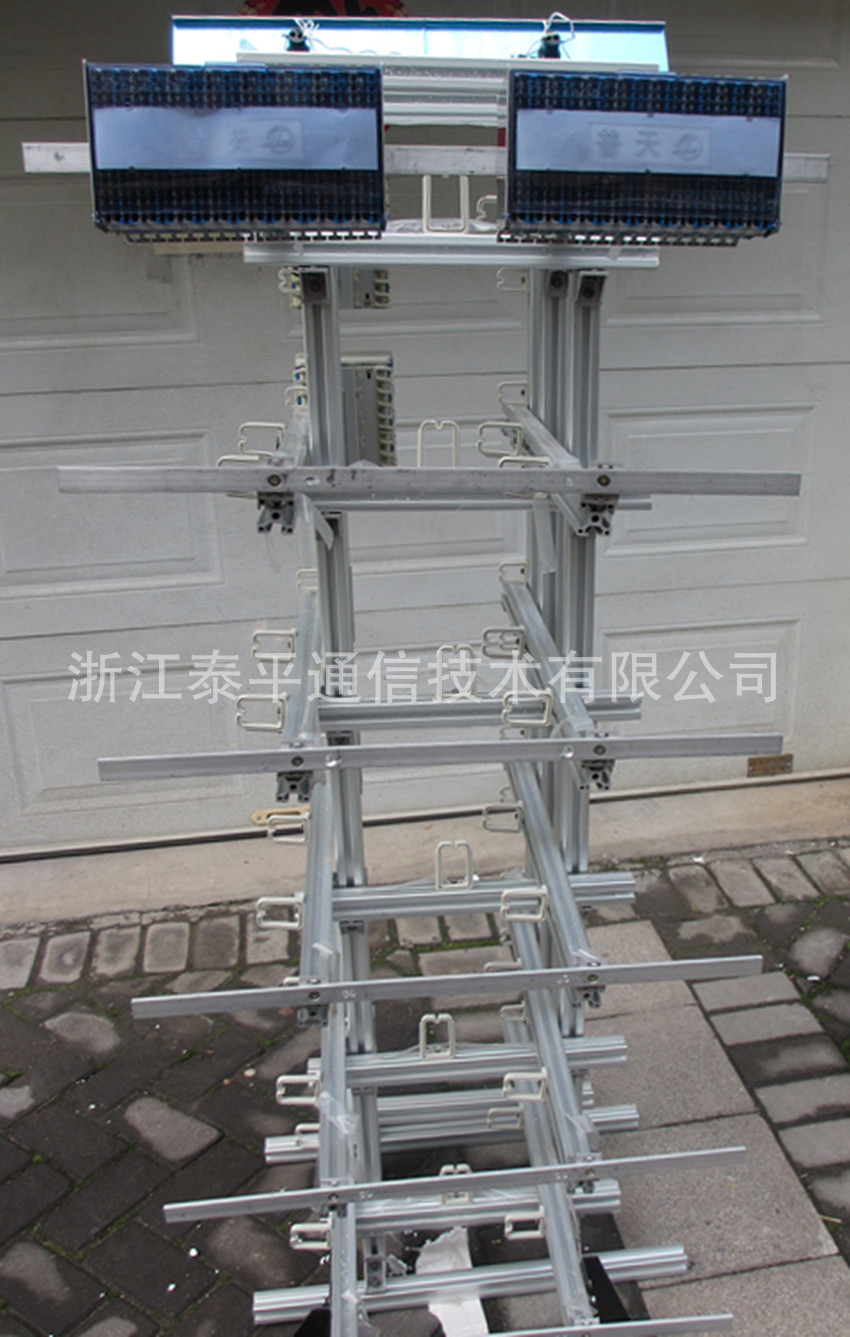

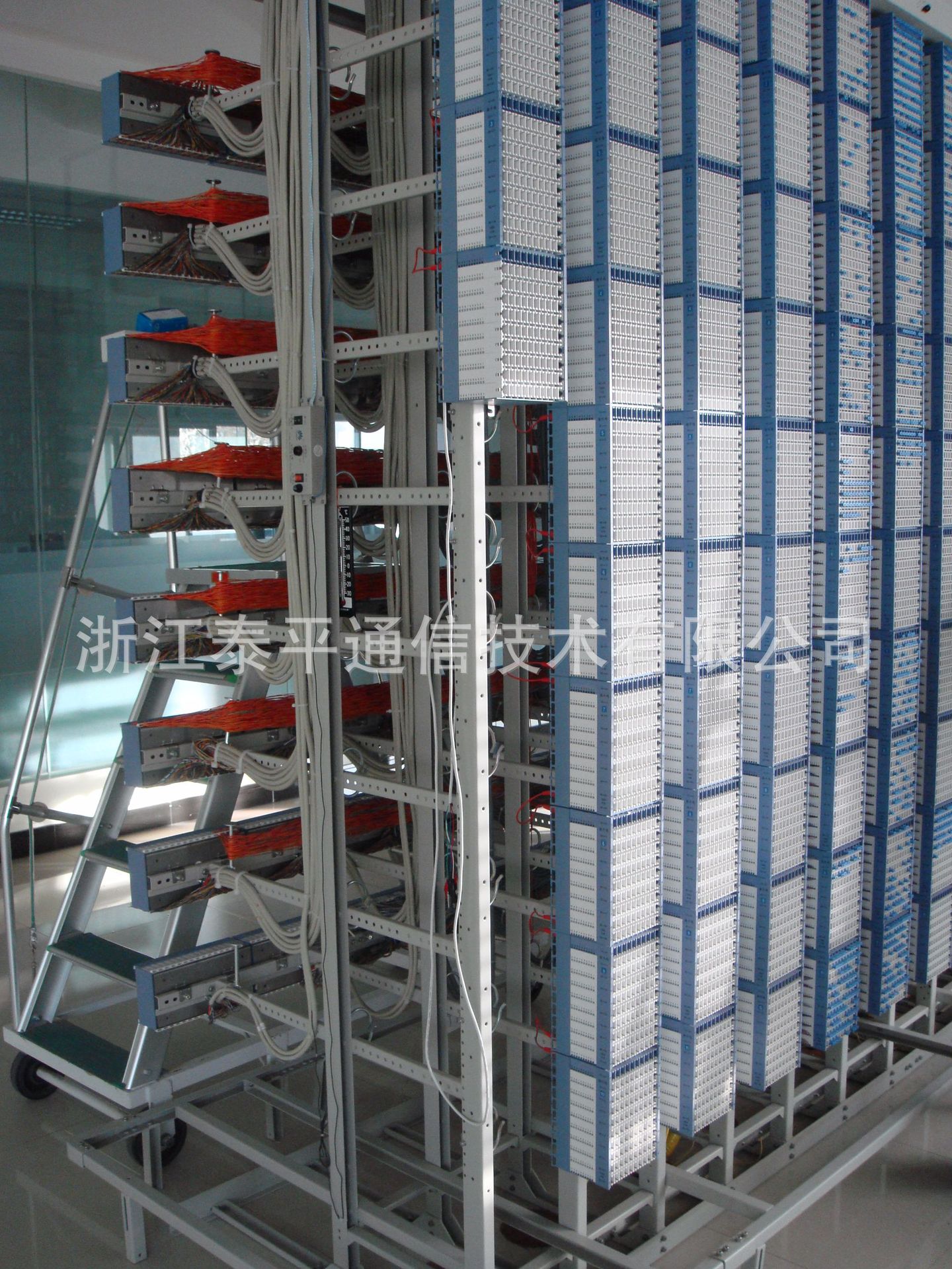

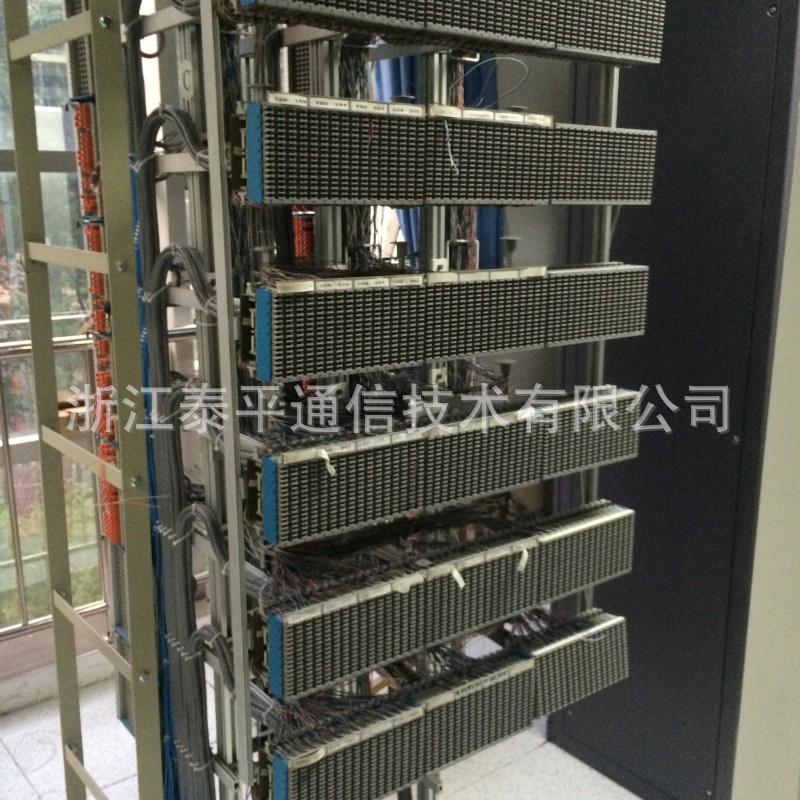

3W-JPX01型卡接式總配線架 本產品具有電纜接續和過流過壓防護的功能,可以避免因大電流的侵入對外線電纜,機房設備及人員所造成的損害。由于接續模塊采用高密度設計,模塊的高度和寬度有所減少,從而使得整機的高度和重量明顯降低,列間距加大,這就方便了架間操作,同時機房的空間利用率也得到提高。 開放機架正面

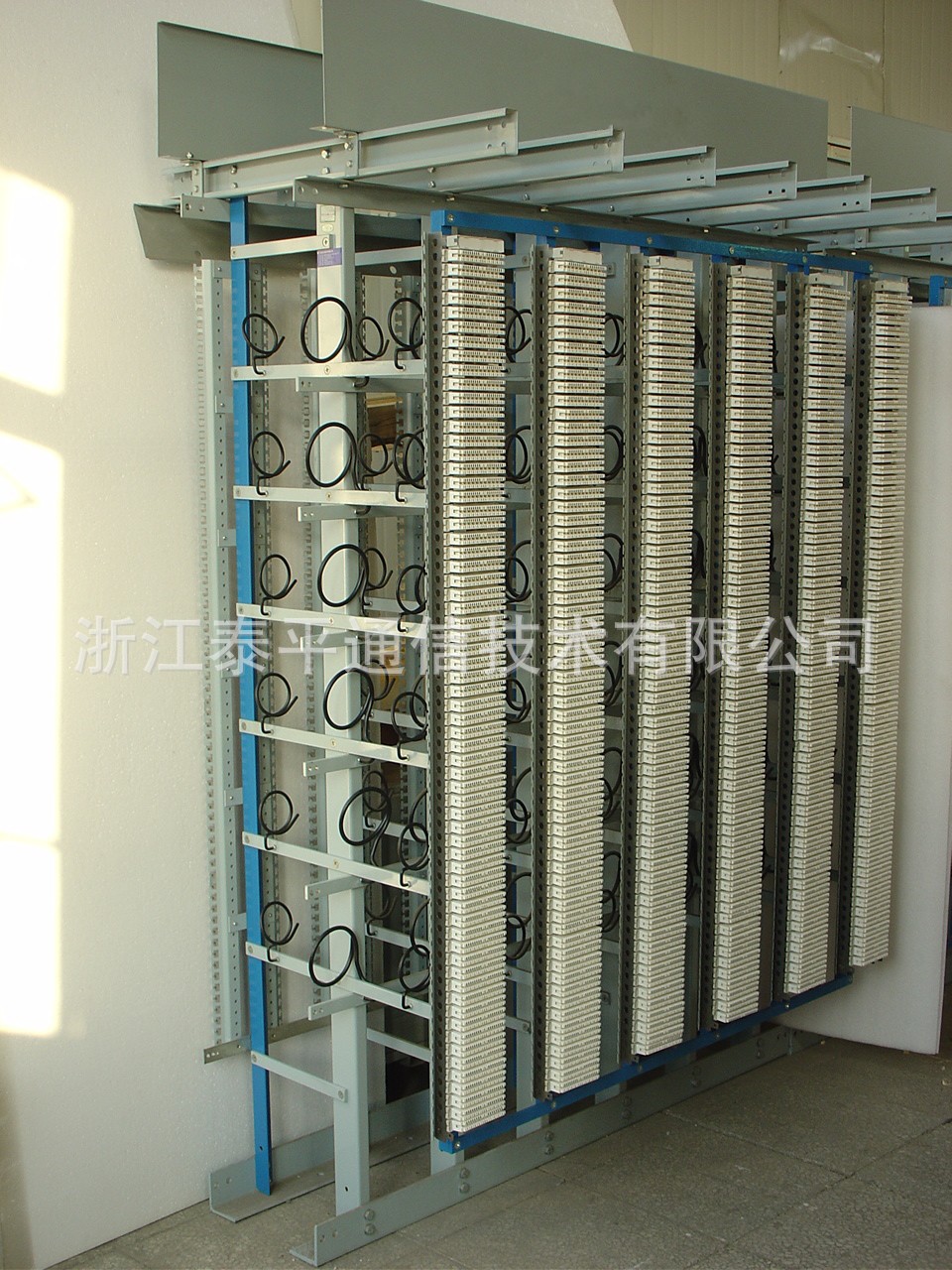

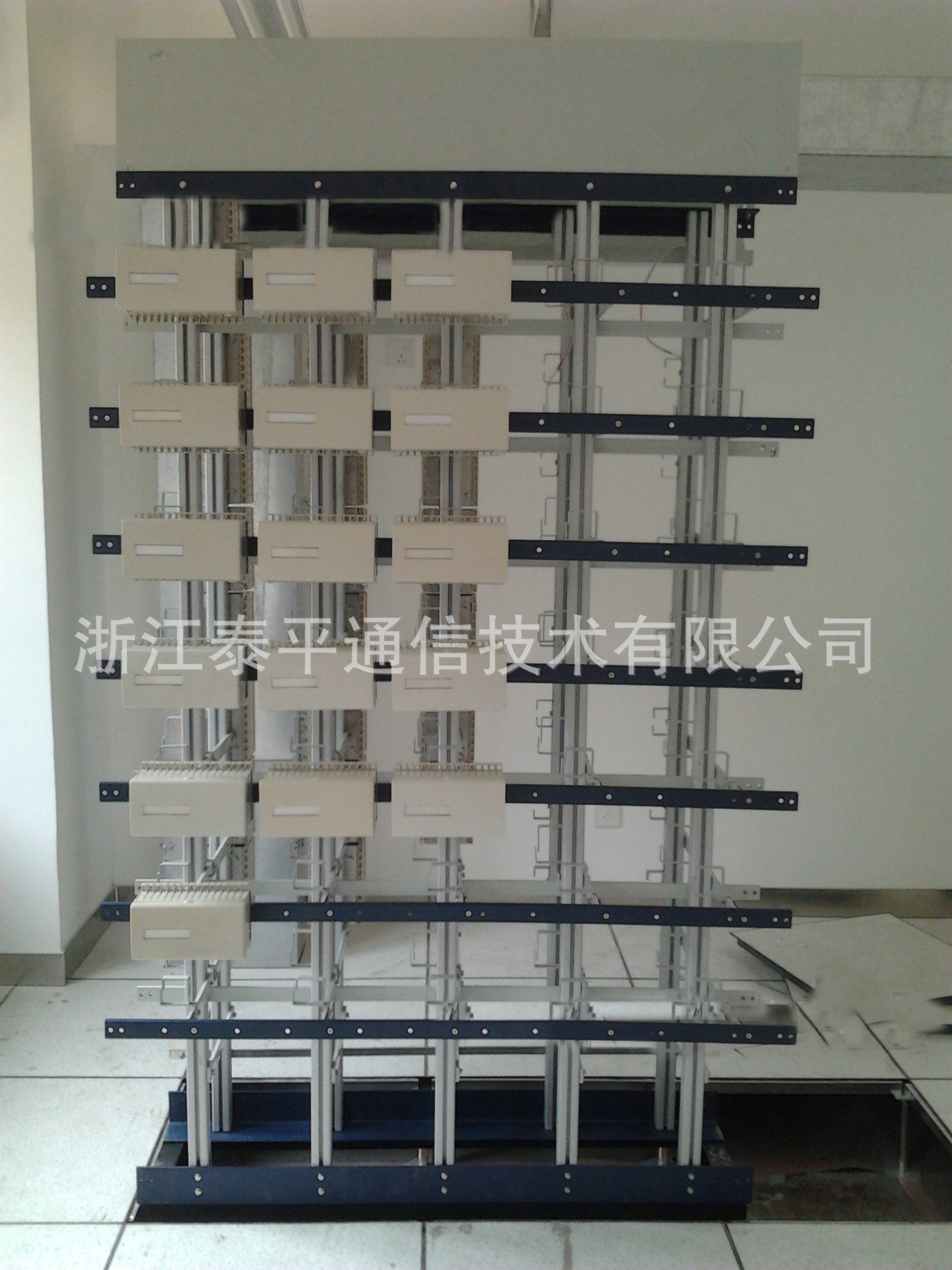

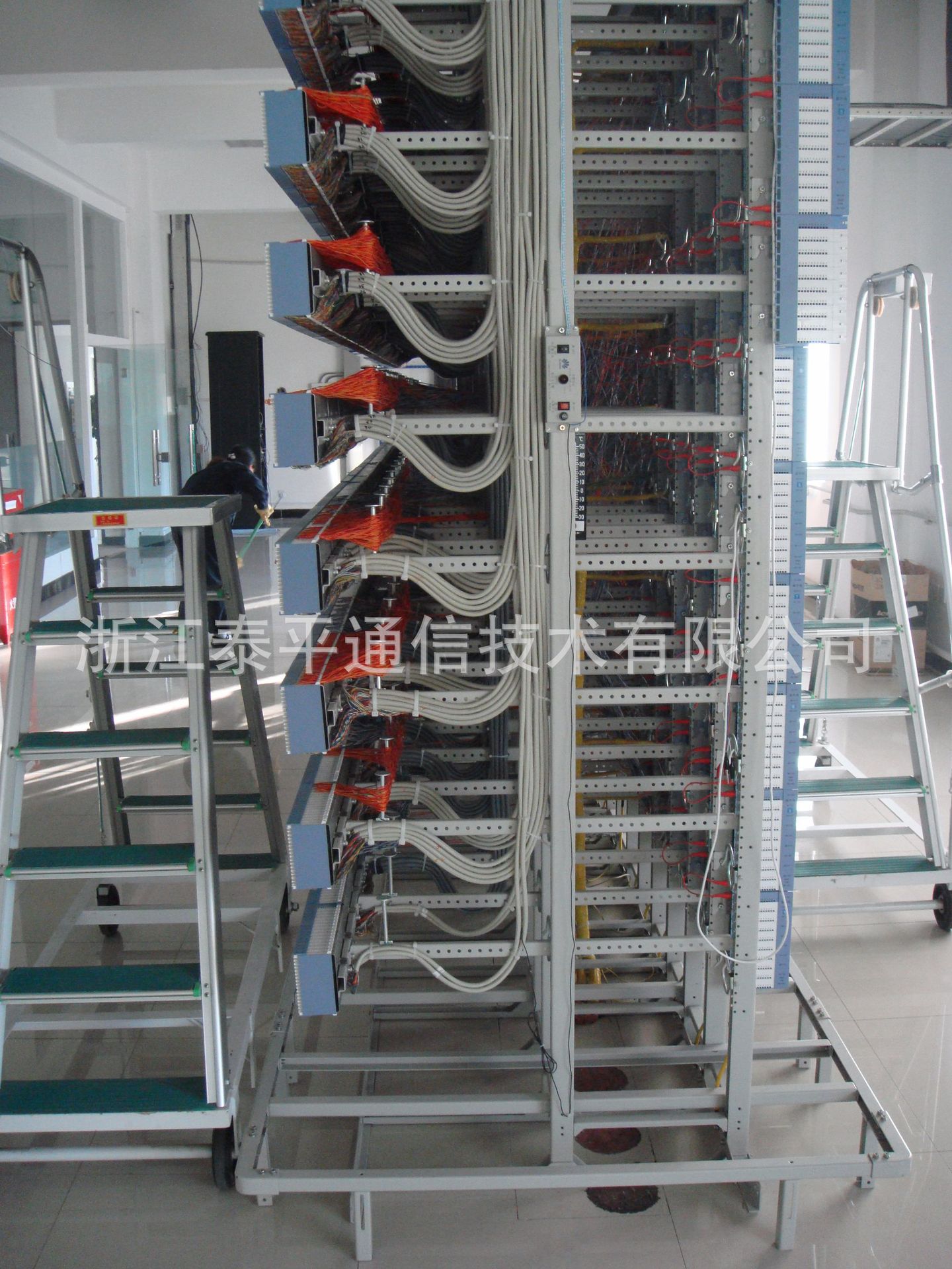

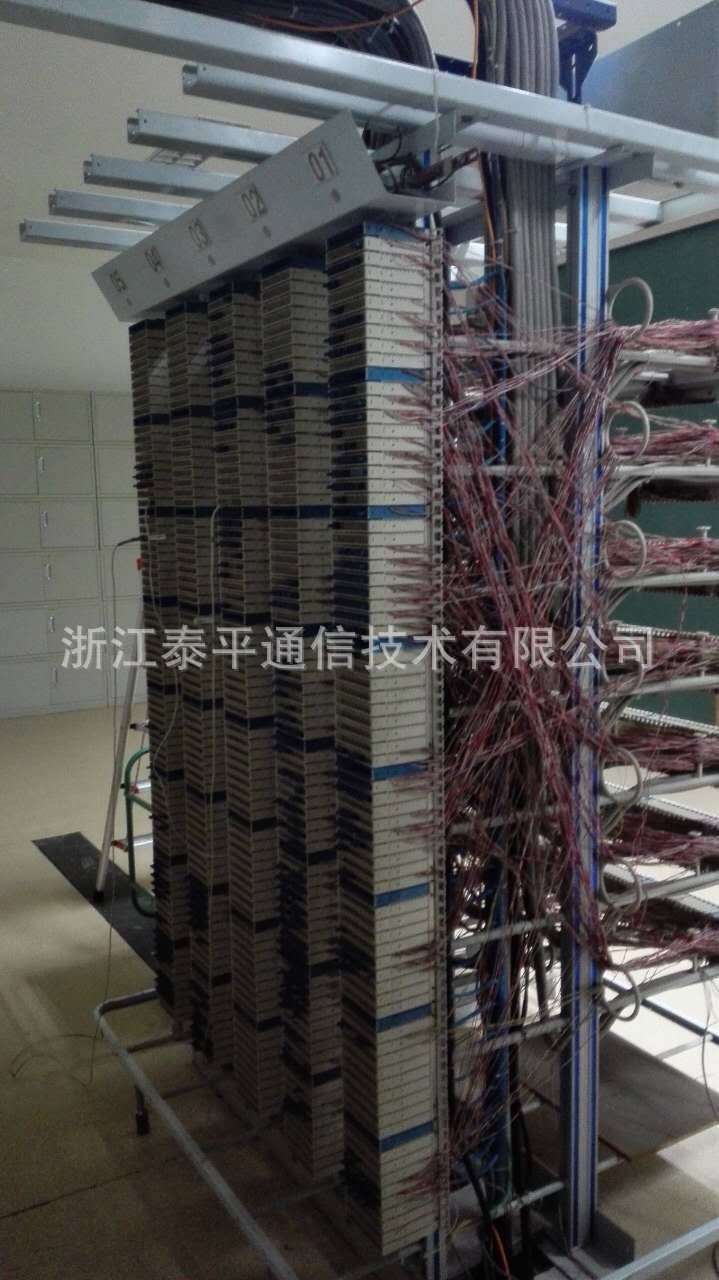

開放機架背

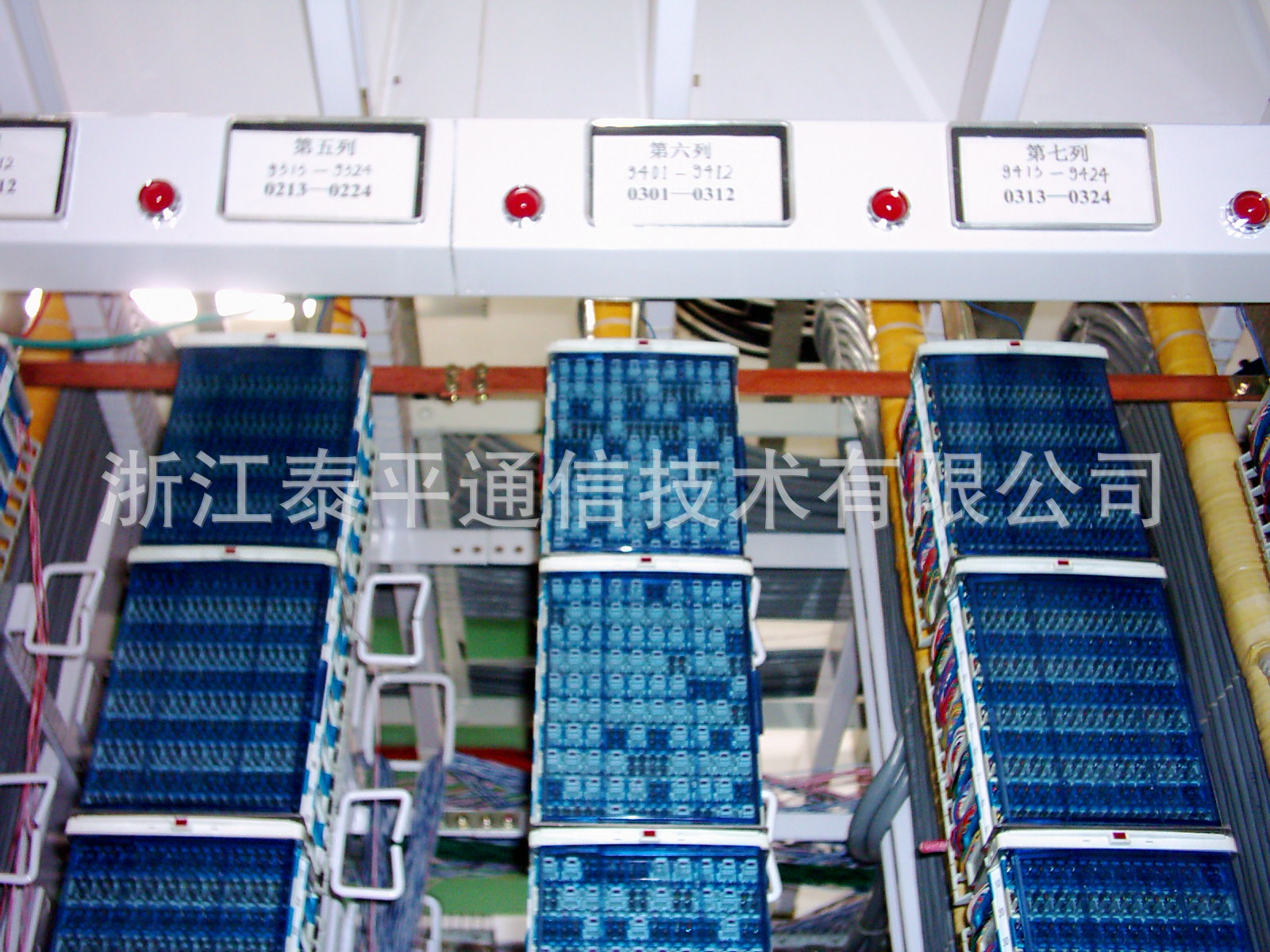

JPX01型總配線架從列告警盤,接線排,到底部護欄都提供了易于更換,清潔的列號,塊號示名?？偱渚€架由機架,保安接線排,測試接線排,保安器,總告警盤,列告警組件和附件等構成。

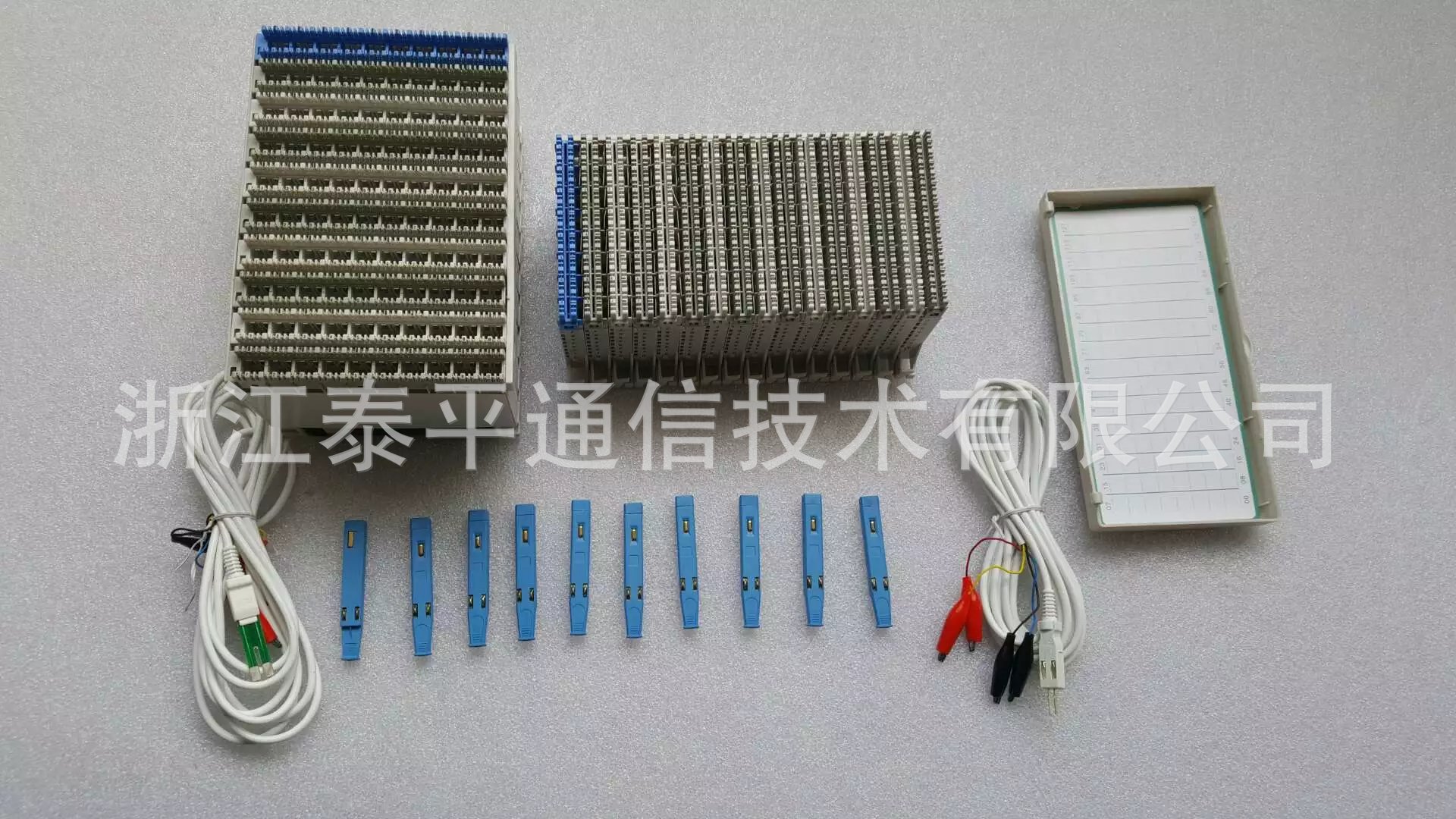

標準備附件表 代號 | 名稱 | 備注 | 3W-NJA3.695.092 | 測試賽繩（橫列） | 在測試排上分開測試內,外線 | 3W-NJA3.695.093 | 測試賽繩（直列） | 在保安排上分開測試內,外線 | 3W-NJA3.695.094 | 測試賽繩（跳接） | 臨時將外線跳接對另一對內線上 | 3W-NJA4.695.014 | XQ401ⅡD-KJ型卡接工具 | |
產品配置表 外線 容量 | 每直列容量 | 橫列層數 | 每橫列標準容量 | 每橫列容量 | 架體尺寸 | 橫列 總?cè)萘?/p> | 扶梯（選購） | 高 | 寬 | 深 | 4000L | 8塊*100L | 6 | 5塊*128L | 6塊*128L | 2000 | 1250 | 1050 | 4608L | XQ901F或三階梯 | 5000L | 10塊*100L | 7 | 2200 | 1250 | 1050 | 5376L | XQ901F或三階梯 | 6000L | 12塊*100L | 9 | 2600 | 1250 | 1050 | 6912L | XQ901F或三階梯 |

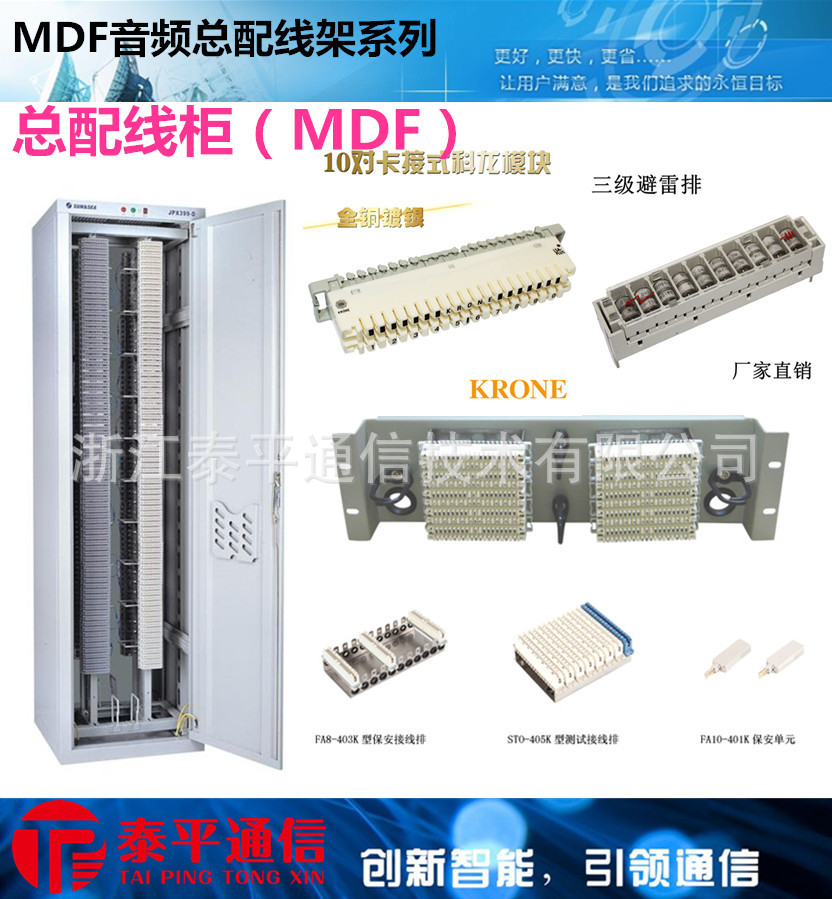

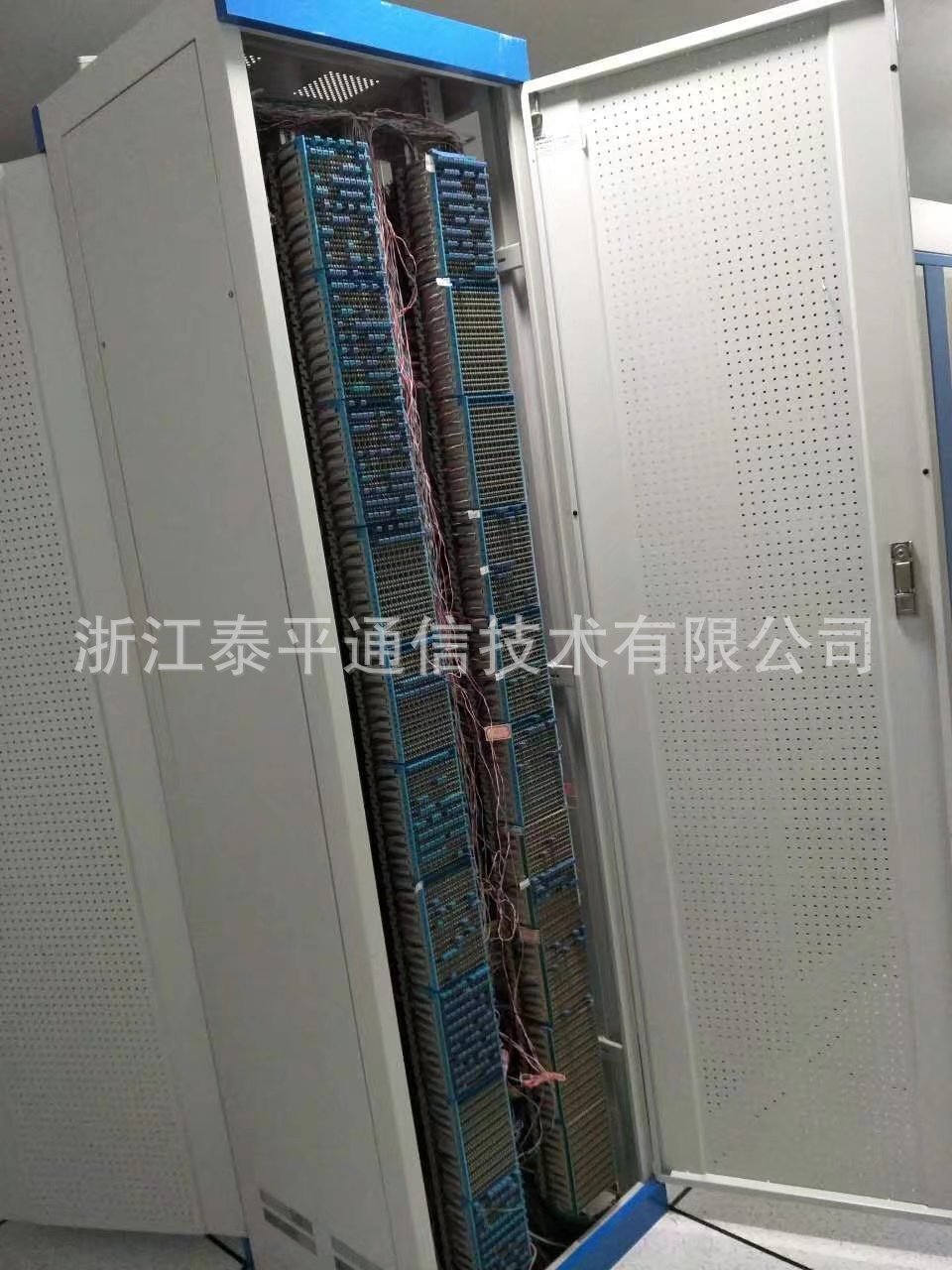

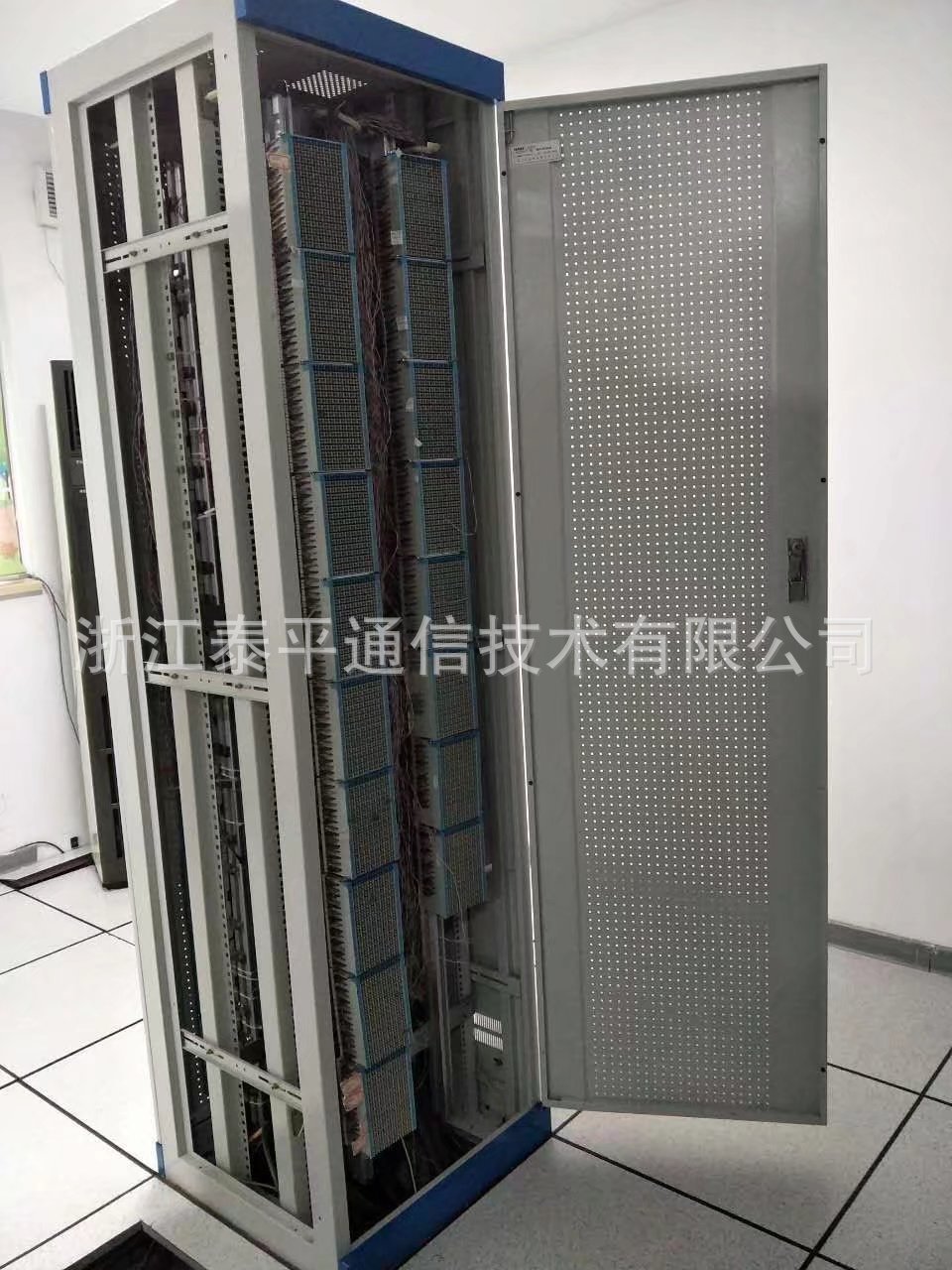

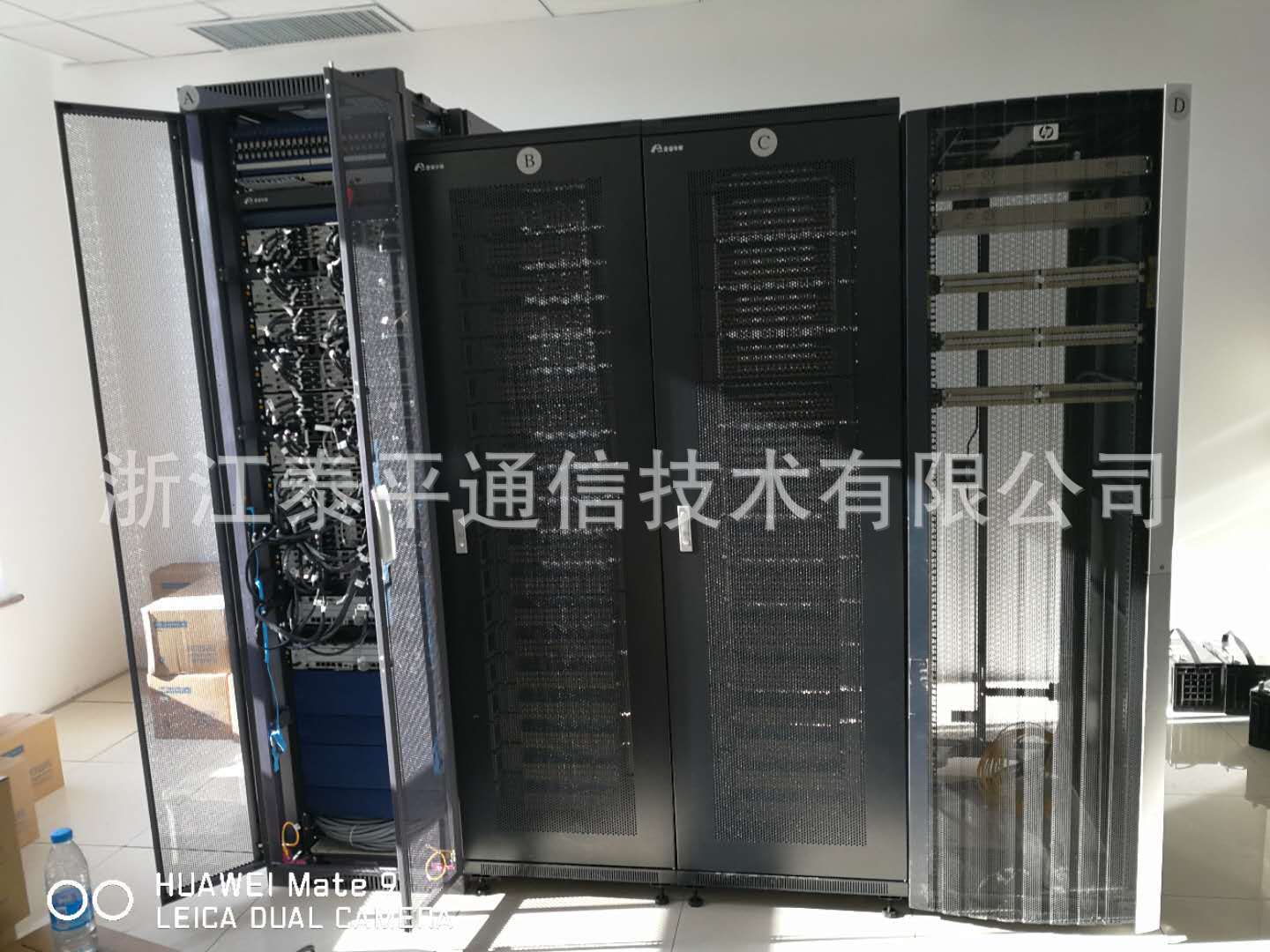

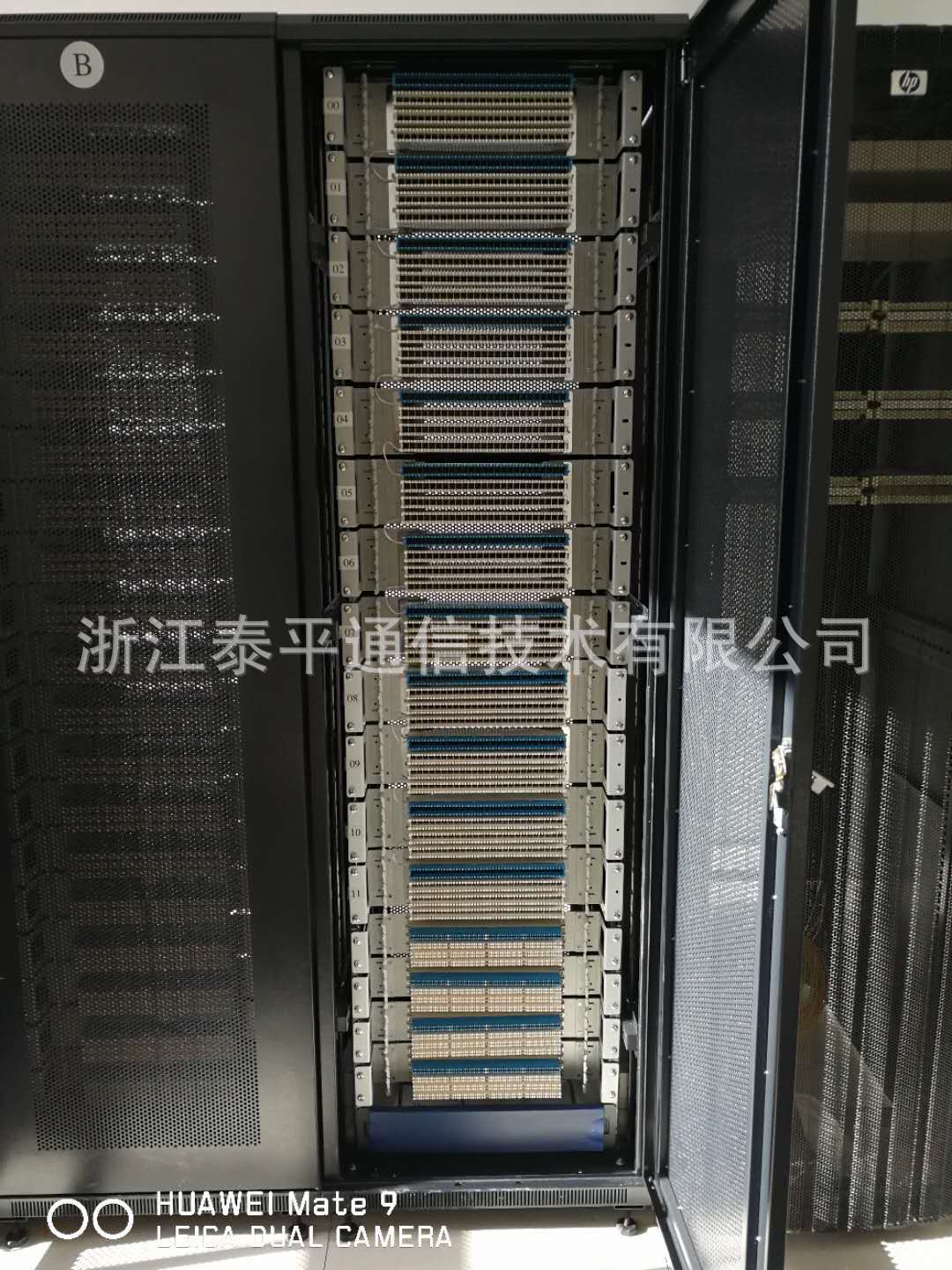

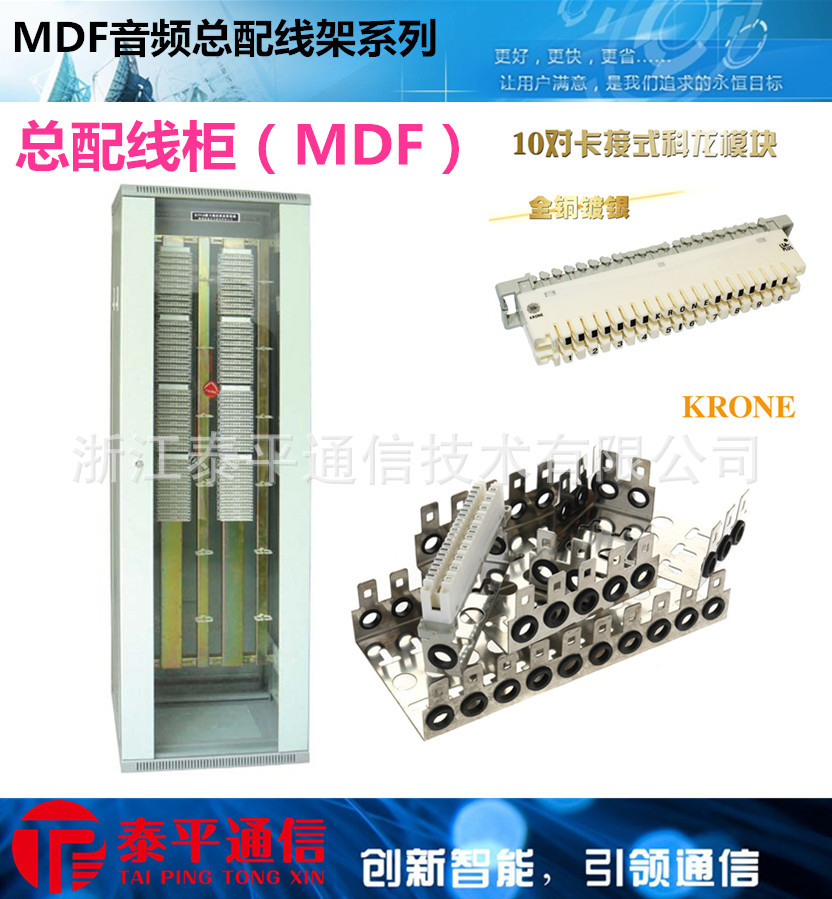

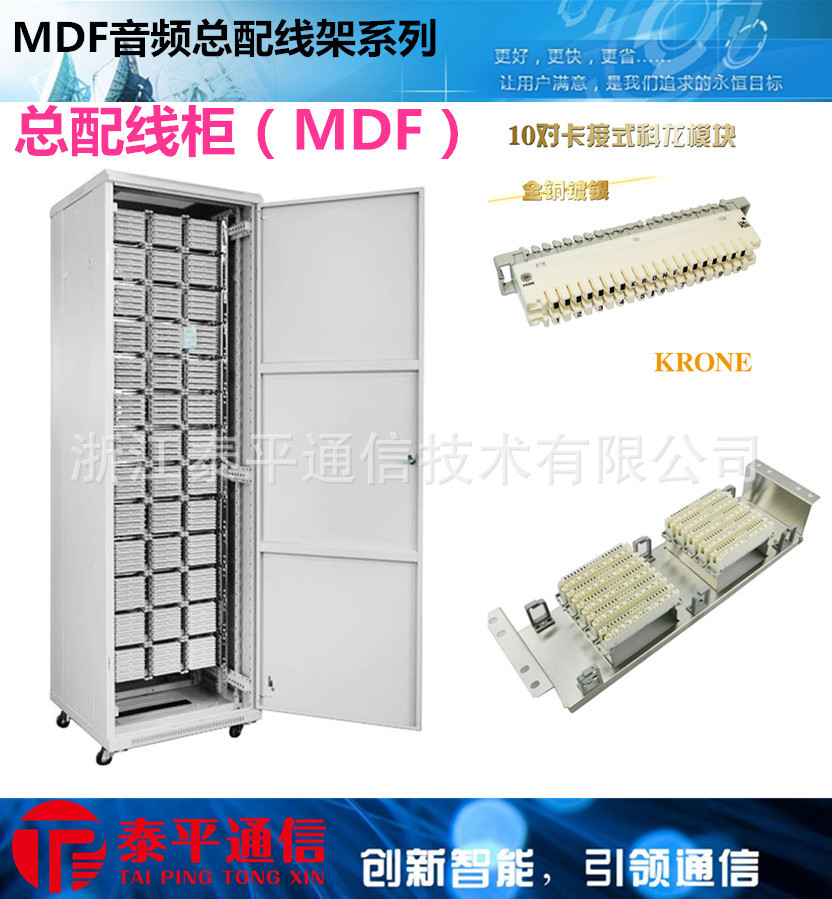

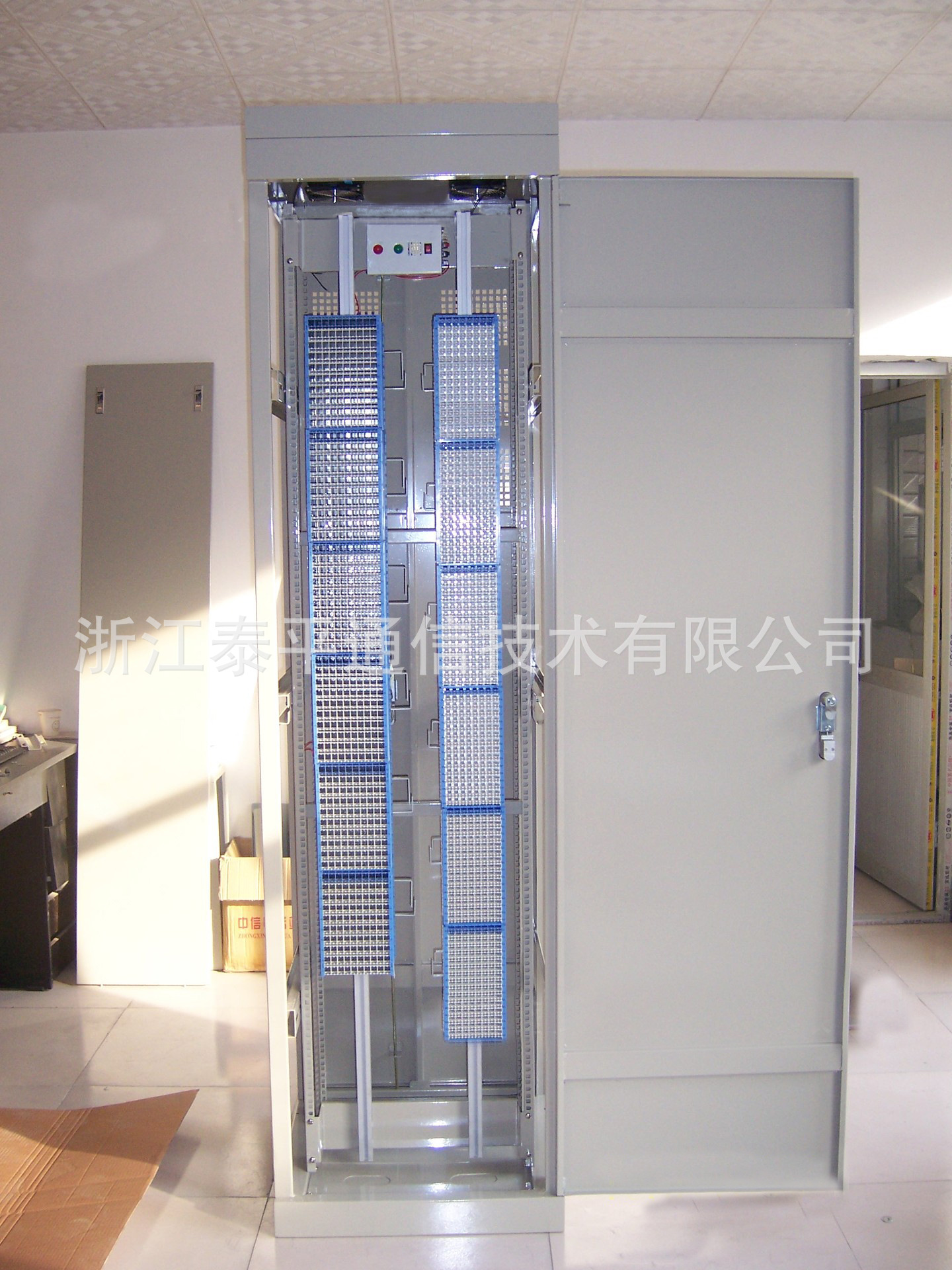

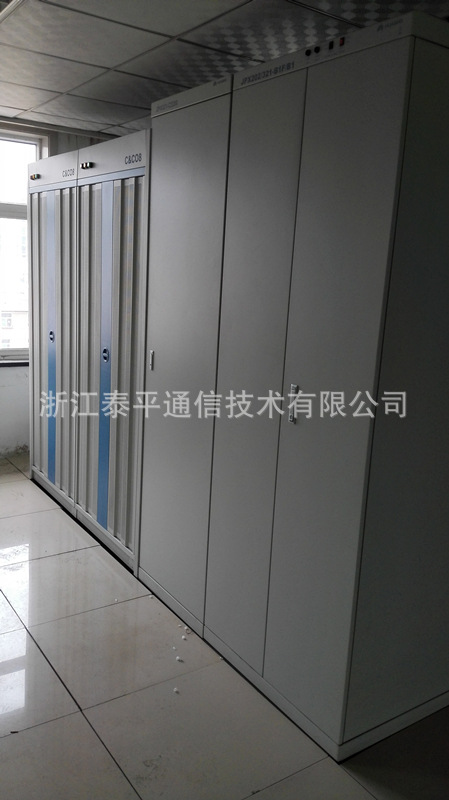

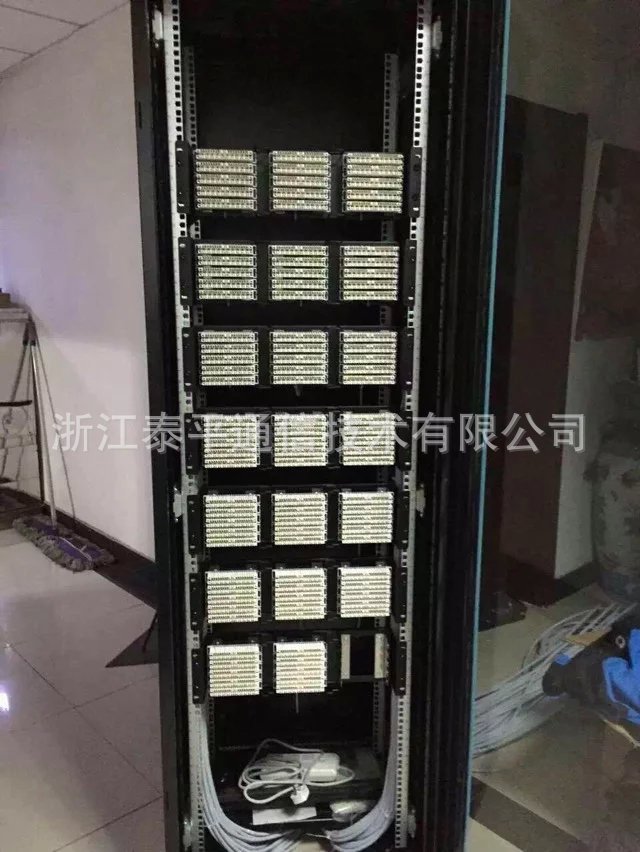

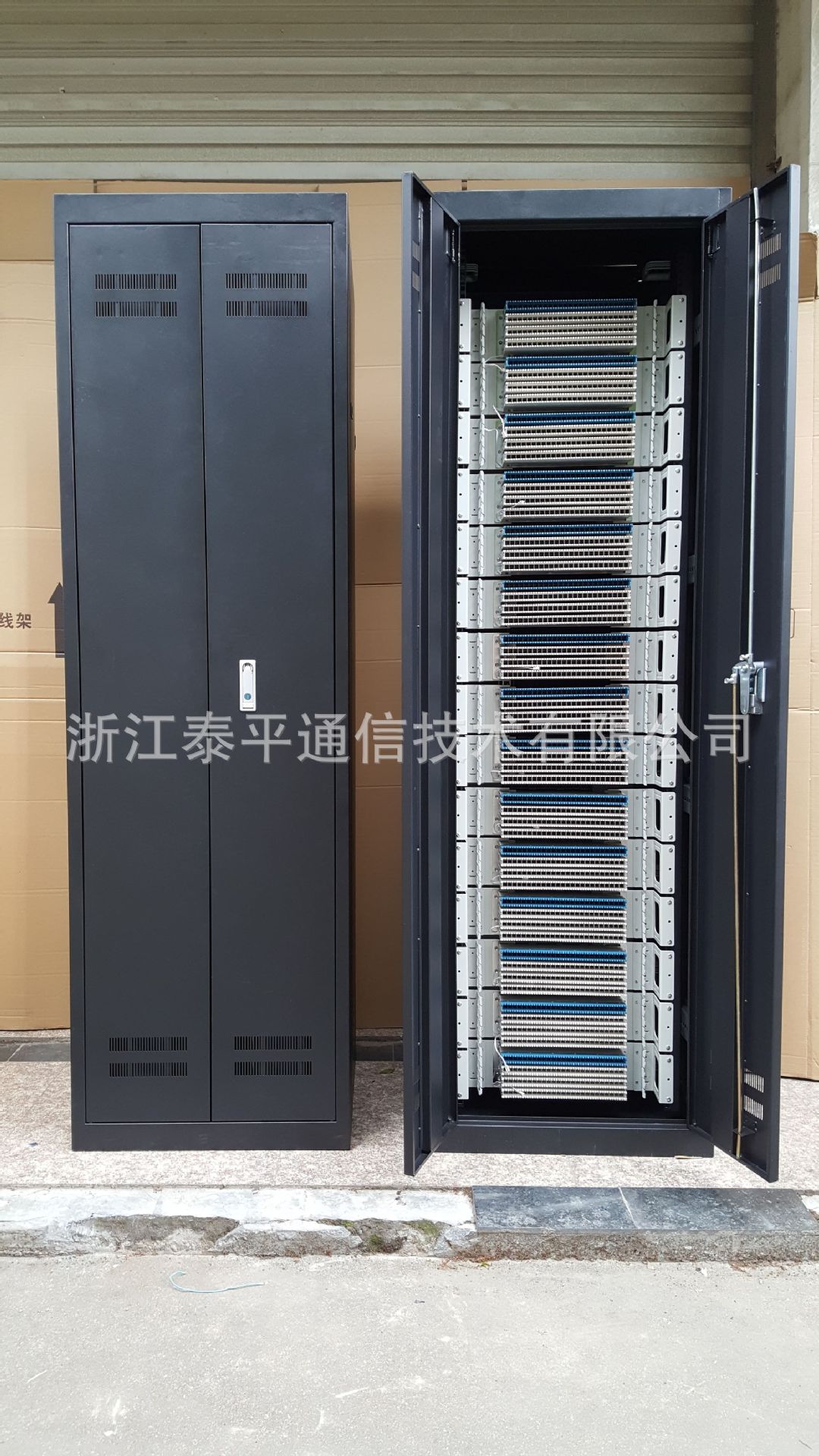

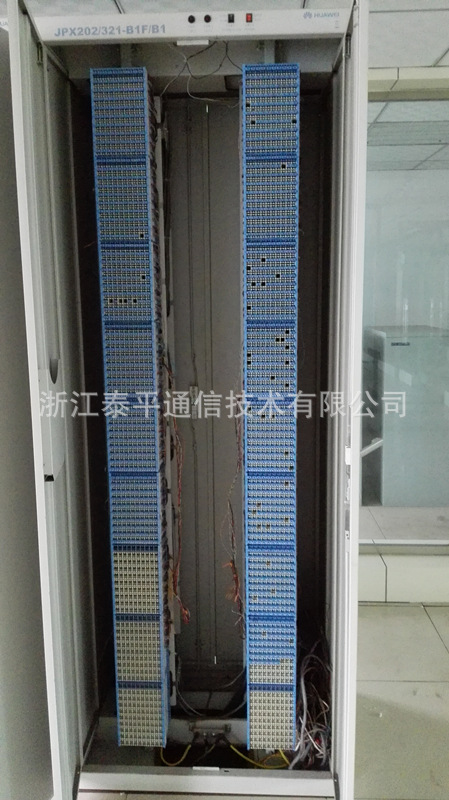

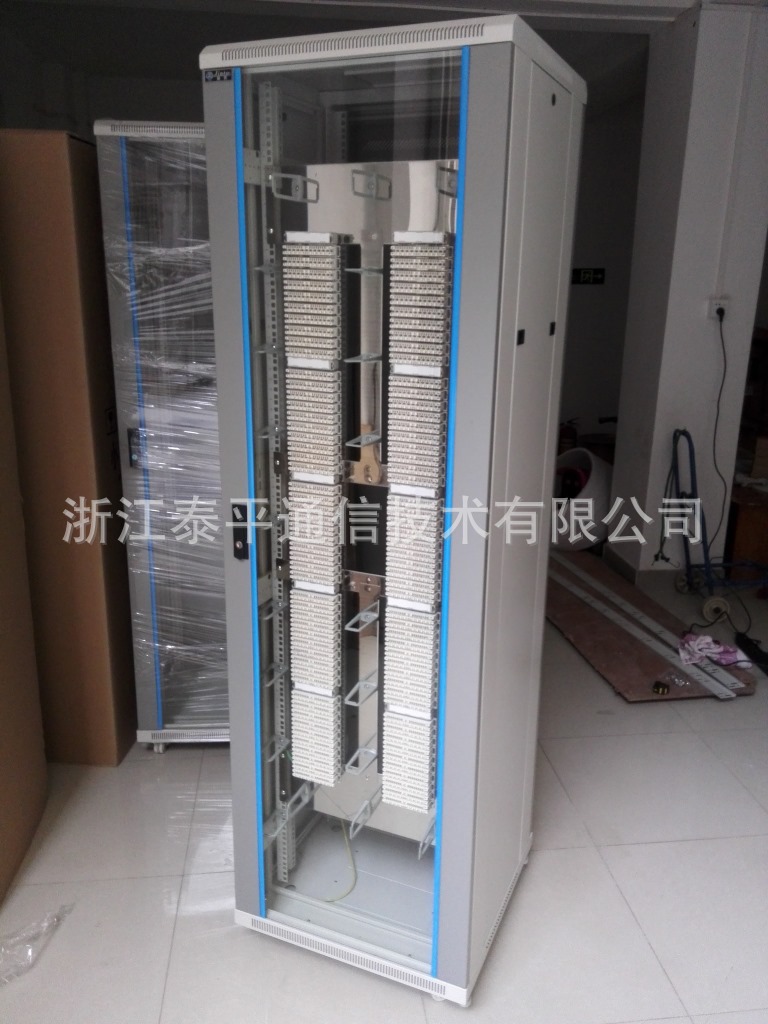

3W-JPX284型卡接式總配線柜（架）

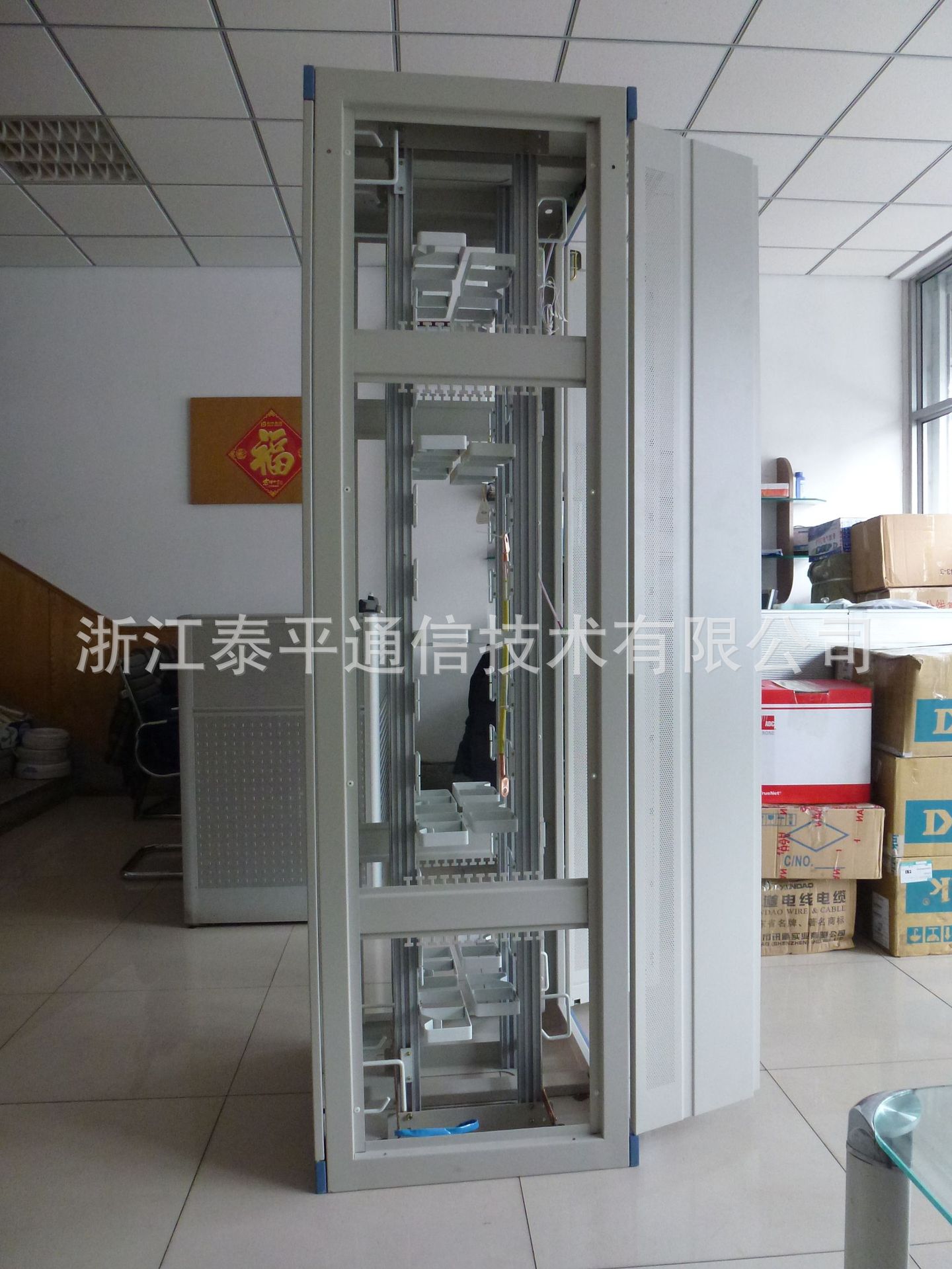

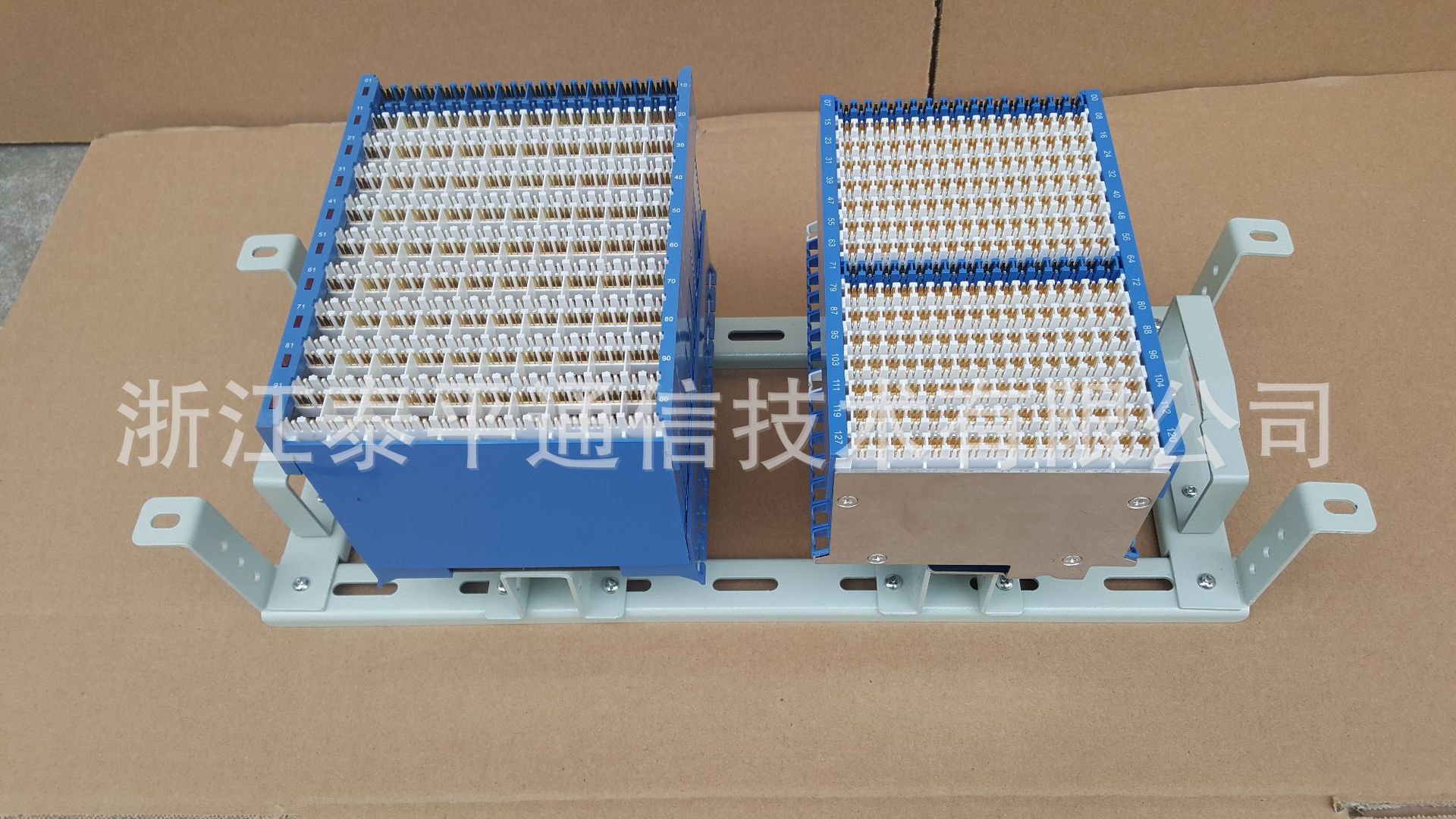

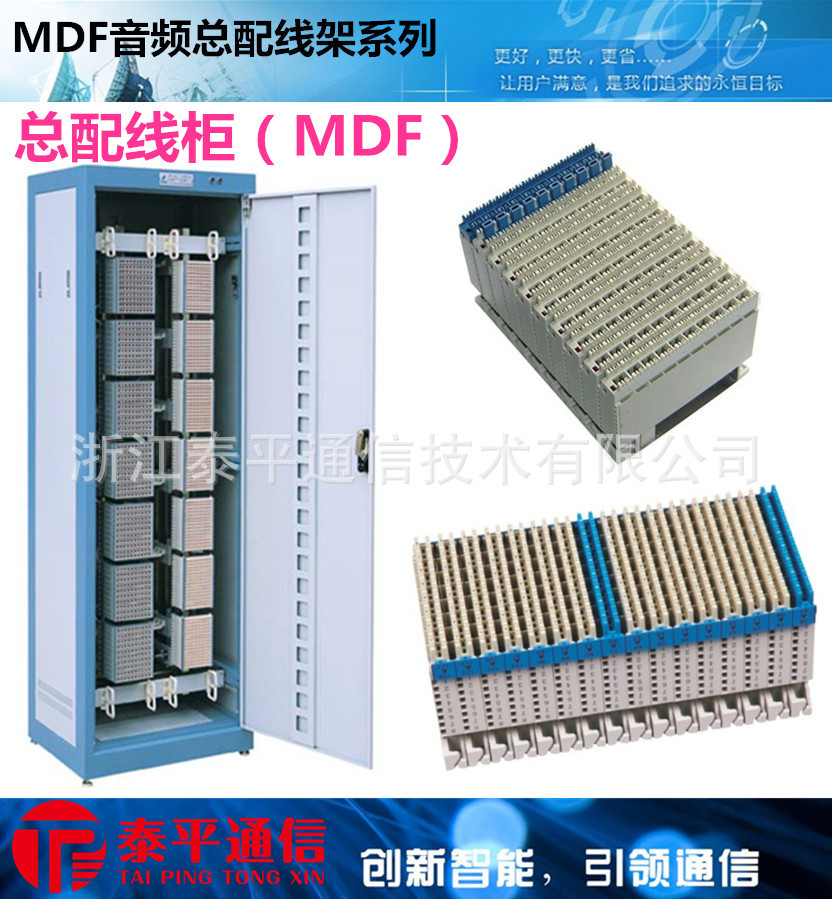

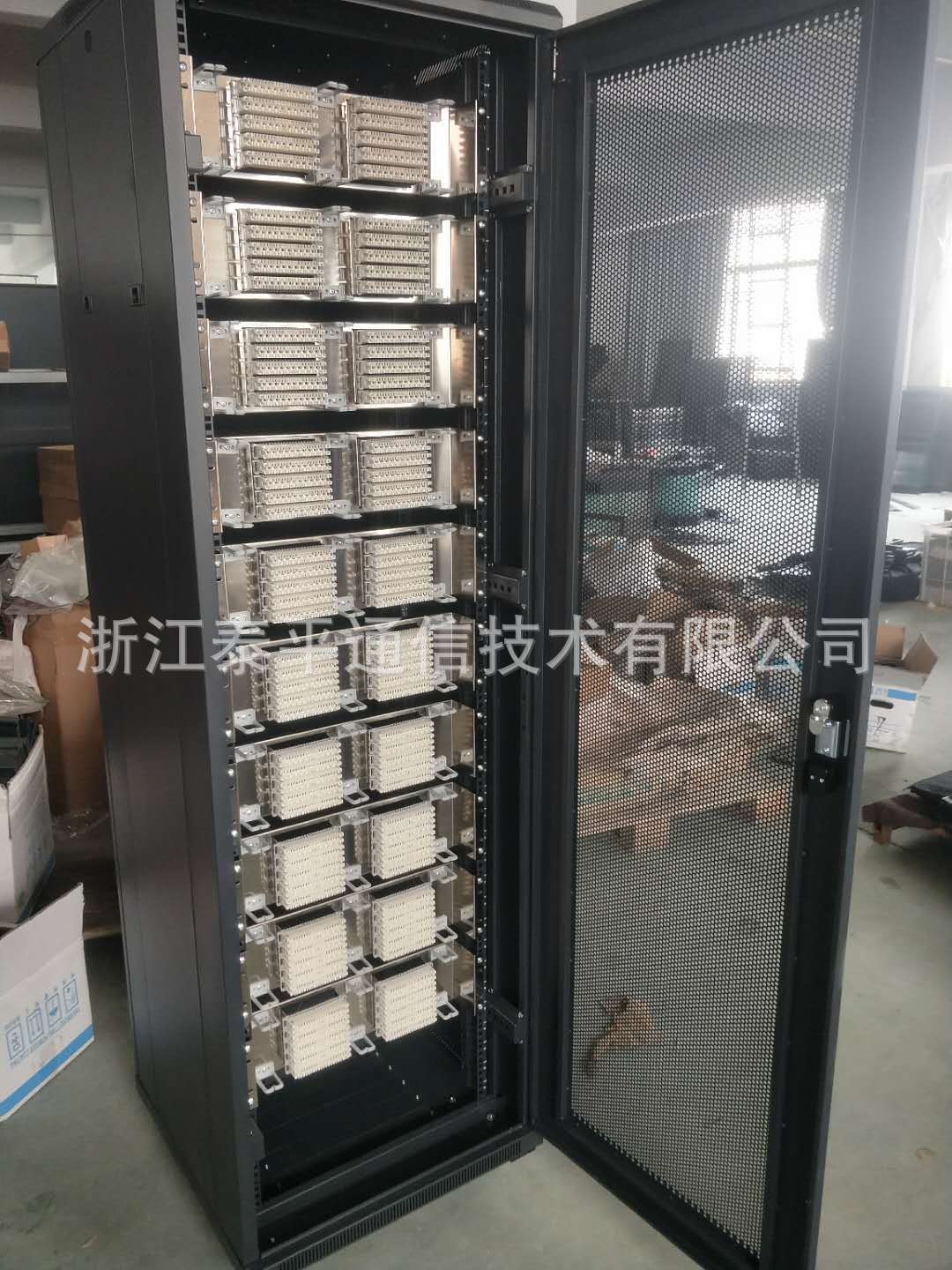

JPX284型卡接式總配線柜適合于接入網使用?？偱渚€柜采用整體焊接式機柜,外線部分裝有FA8-149型保安接線排,FA9-201型保安器及告警系統；內線部分裝有STO-151型測試接線排。 主要特點：
●機柜采用整體焊接結構；
●模塊采用高強度塑料,抗老化；

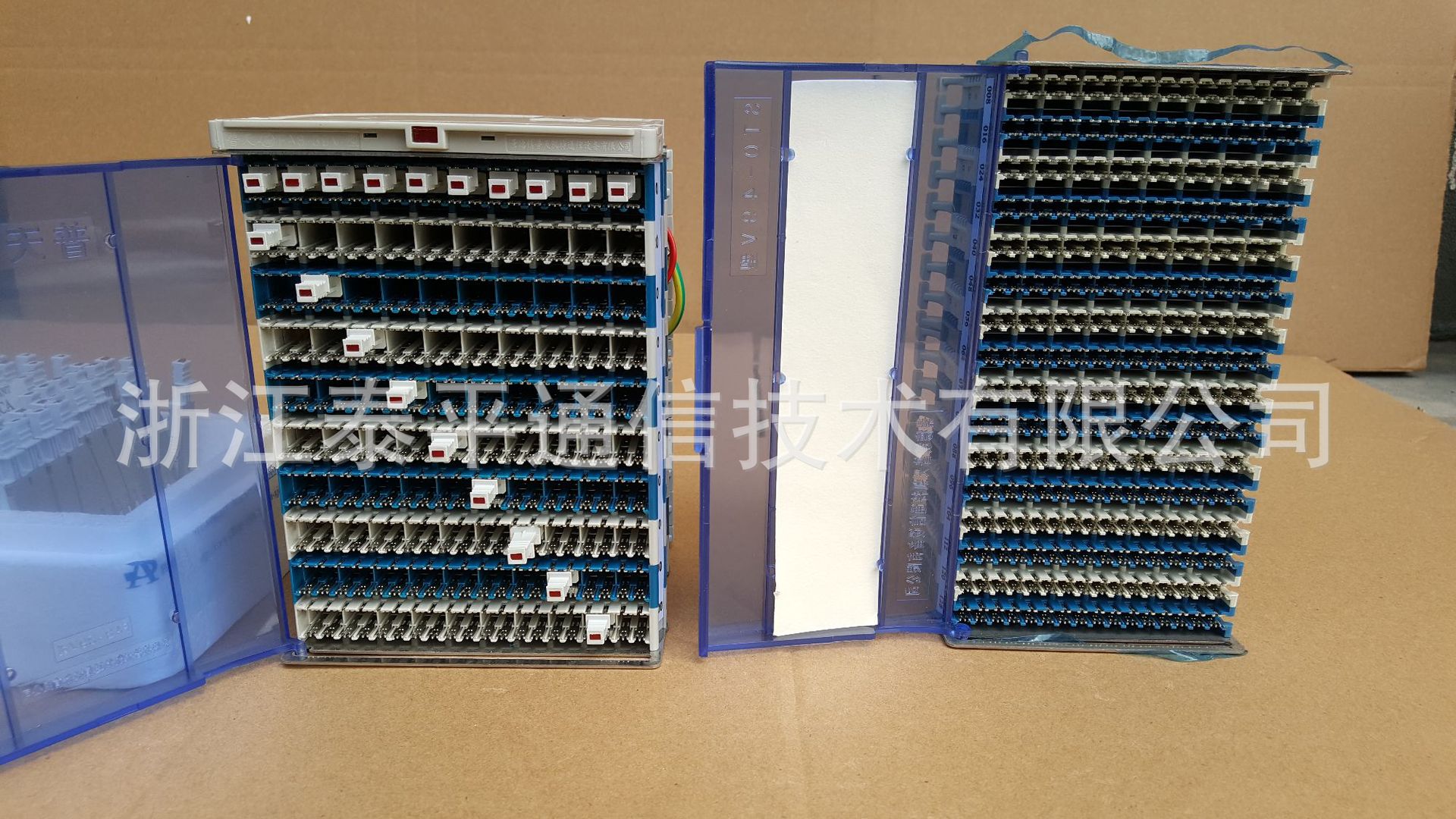

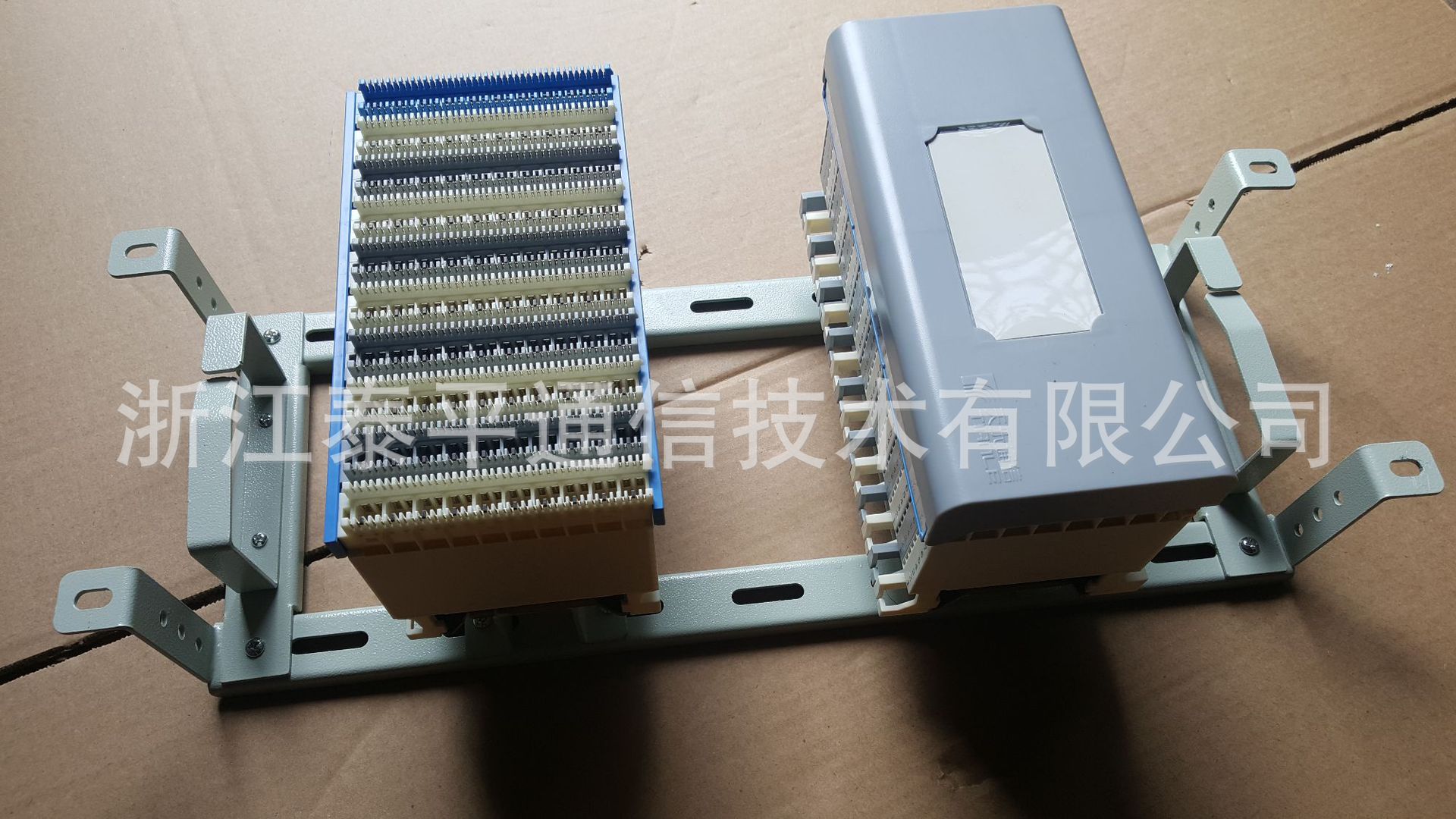

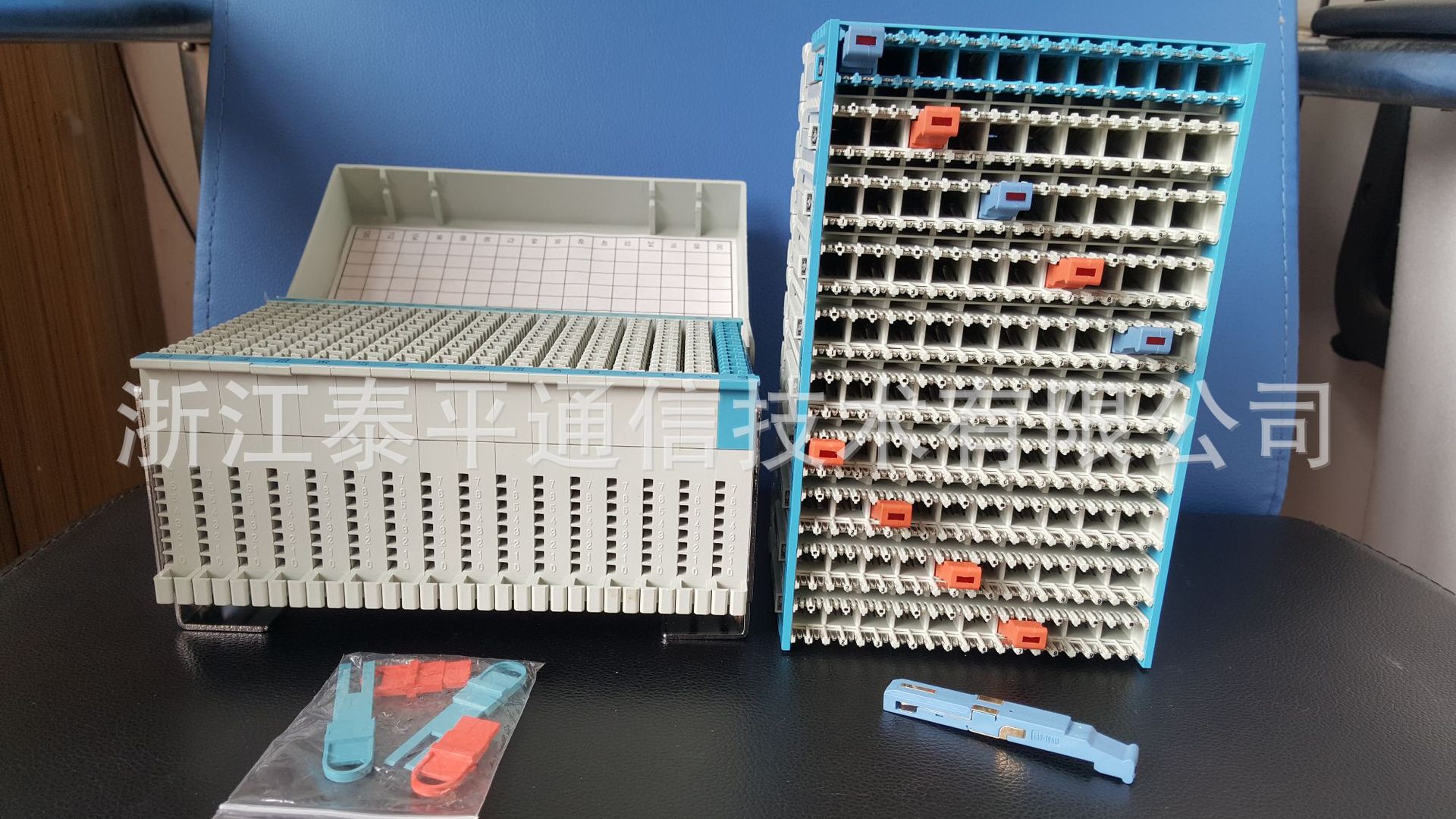

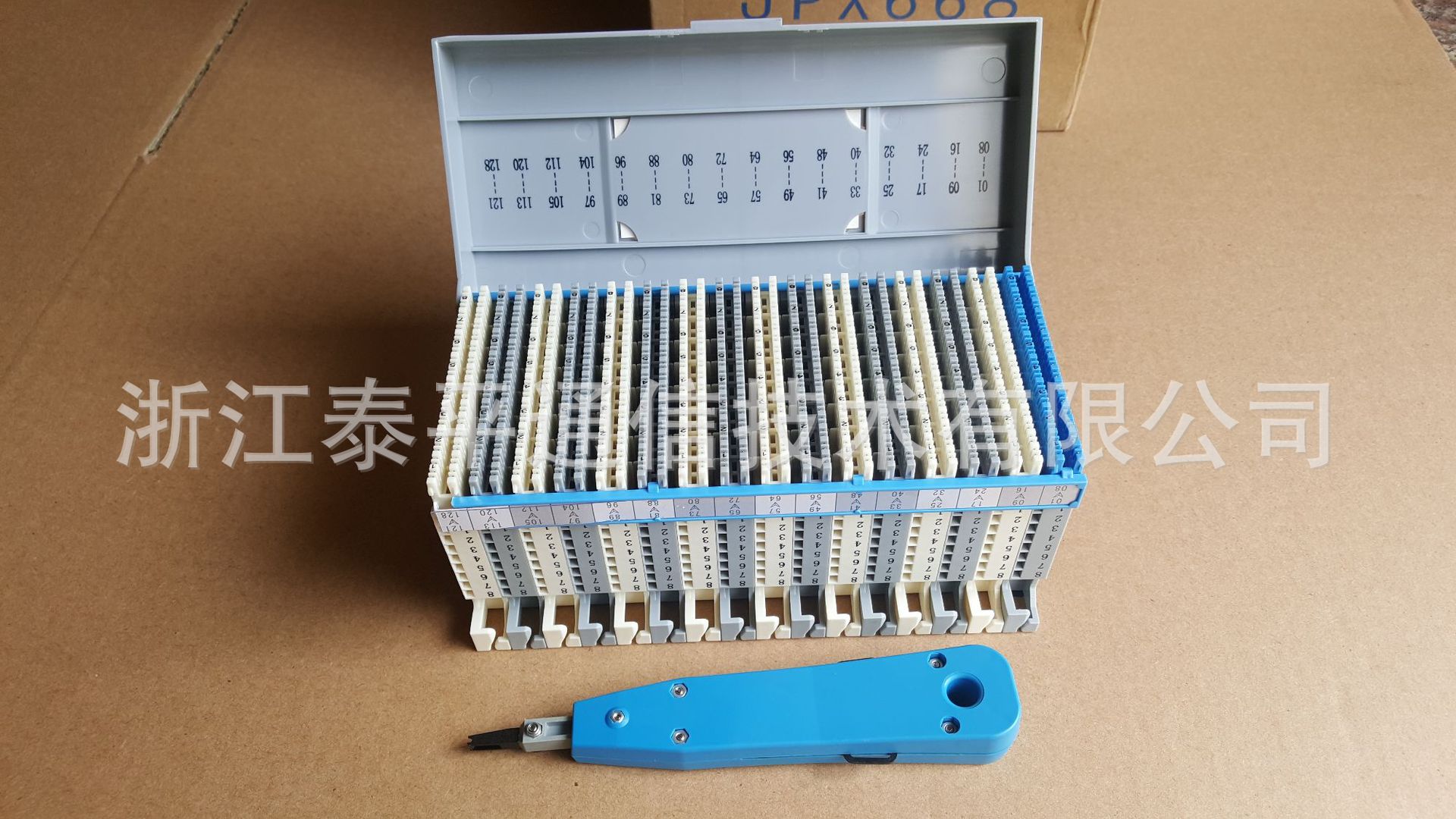

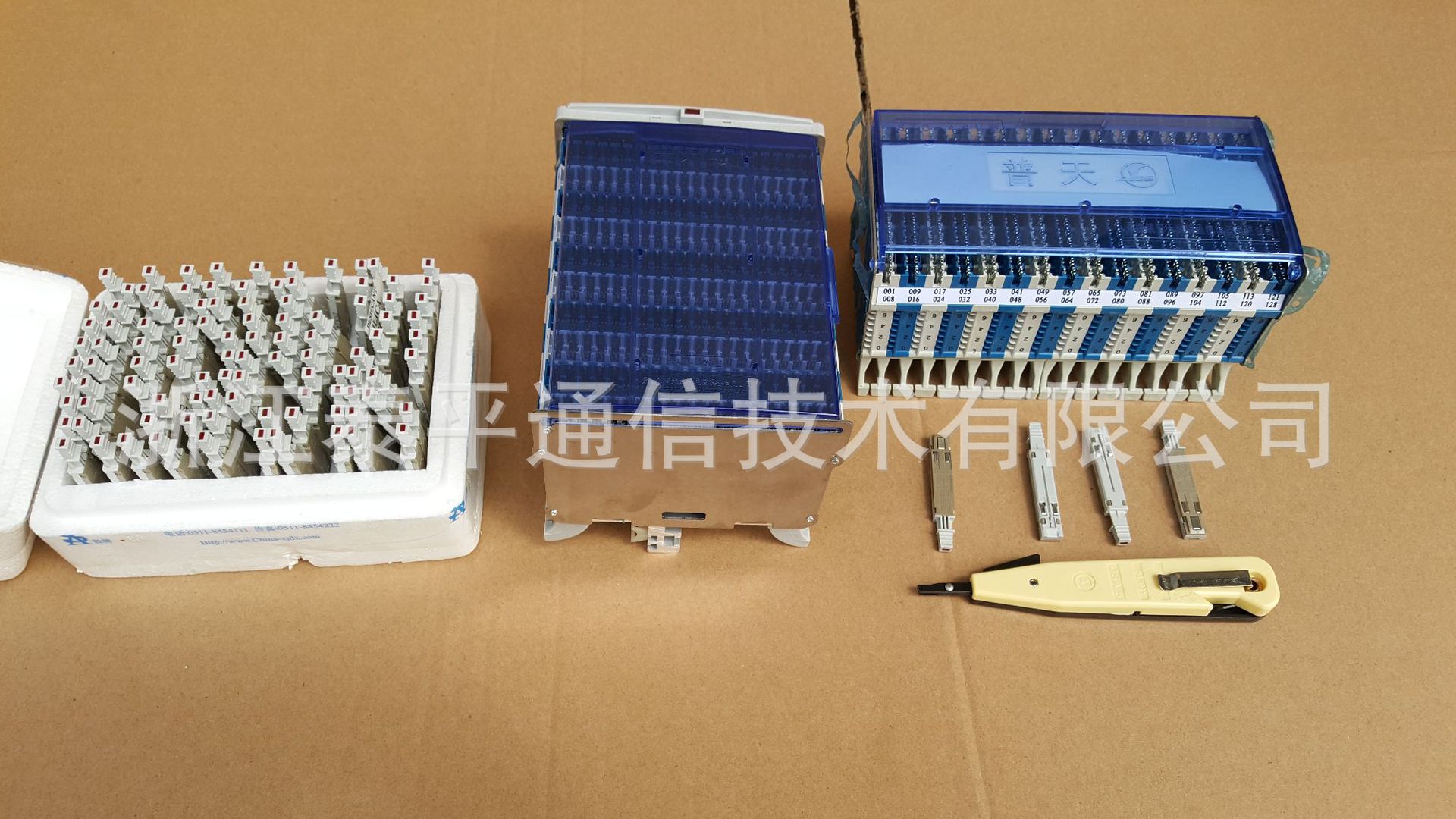

●保安接線排與測試接線排可由用戶隨意安裝。 STO-151型測試接線排 FA8-149型保安接線排

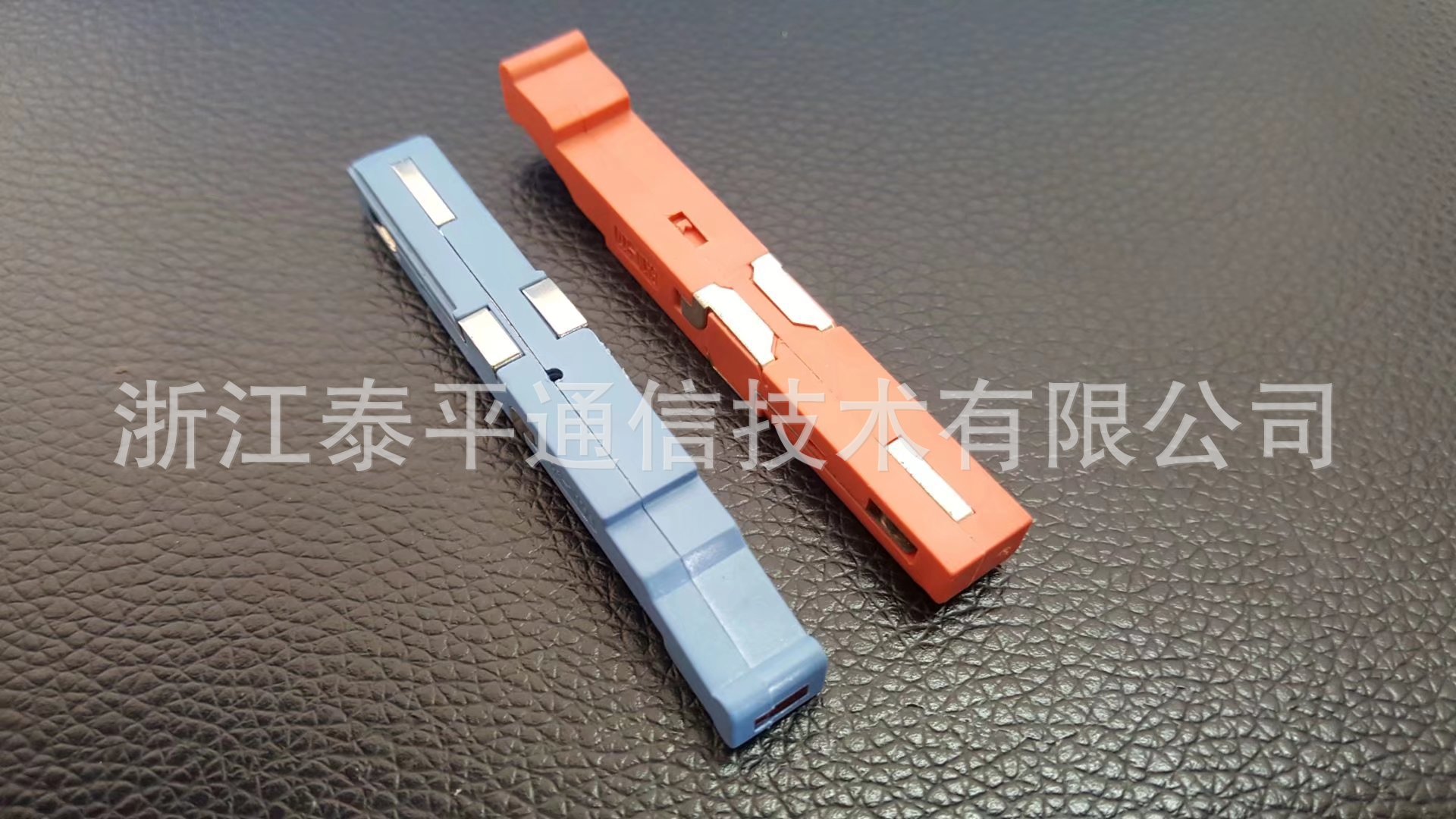

FA9-201ⅠＤ型保安單元
JPX-KL系列卡接式總配線架/柜

JPX49VI總配線架 產品特點： | 1,機架高度低,6000回線雙面總配線架總高度僅為2.6米,省略了滑梯,既方便又安全；
2,機架采用鋁型材,整體外形美觀。型材上不需打孔,與其它機架并架,擴容方便；
3,接觸部分采用鍍金工藝,確保不氧化,接觸可靠,電阻?。?br data-filtered="filtered">4,機架與模塊色調和諧,排號,線號一一對應,使人醒目；
5,密度大,強度高,重量輕,與國內其它同類產品相比,相同容量下占用空間較?。?br data-filtered="filtered">6,內,外線成端,跳線連接均采用一把卡接工具,方便可靠,快捷。 |
訂貨指南： 名稱 | 訂貨號 | 規格尺寸
（高×寬×深） | 單位 | 容量
（回線） | 備注 | 機架 （雙面式） | JPX49VI-1200 | 2000×800×1240 | 架 | 1200 | 600L×2 | JPX49VI-4000 | 2200×1550×1240 | 架 | 4000 | 800L×5 | JPX49VI-5000 | 2400×1550×1240 | 架 | 5000 | 1000L×5 | JPX49VI-6000 | 2600×1550×1240 | 架 | 6000 | 1200L×5 | 機架 （單面式） | JPX49VI-1200 | 2000×1000×300 | 架 | 1200 | 300L×4 | 保安接線排 | AT806 | 180×100×98 | 單元 | 100 | 可雙卡接續 | 測試接線排 | ST906 | 90×210×92 | 單元 | 128 | 可雙卡接續 | 保安單元 | FA902H | GTG 高分子PTC | 只 | 1只/回線 | | 卡接工具 | XQ103 | 國產 | 把 | 1把/1000回線 | 選購件 | 在線測試?yán)K | ZXC6 | 3m | 根 | | 選購件 | 開路測試?yán)K | KLS6 | 3m | 根 | | 選購件 | 信號告警器 | XGJ6 | | 只 | 1只/列 | | 基座 | JZ6 | | 只 | | 根據用戶機房高度選配 | 操作凳 | CD1 | 三級 | 部 | 1部/架 | 選購件 |
|
以上是總配線架的詳細信息，如果您對總配線架的價格、廠家、型號、圖片有任何疑問，請聯系我們獲取總配線架的最新信息
|
