全自動貼背膠機 手機軟板貼背膠機 PCB自動貼標簽貼背膠機的簡單介紹
適用于SMT行業各種需要貼標簽、背膠、不干膠的線路板。
能大大提高SMT在線貼標產能。
大幅減少操作人員貼標錯誤率。
使SMT生產線更加流暢、更有效率。
全自動貼背膠機 手機軟板貼背膠機 PCB自動貼標簽貼背膠機的詳細信息
功能簡介：
1、適用于SMT行業各種需要貼標簽、背膠、不干膠的線路板。 2、能大大提高SMT在線貼標產能。 3、大幅減少操作人員貼標錯誤率。 4、使SMT生產線更加流暢、更有效率。 5、高速度:最快可達 3600片/時。 6、 高精度:上下兩組高精度視覺對位 7、 靈活:可選無對中、一次對中、兩次對中等模式 8、適應性廣：適合各種高速、高精度標簽及背膠的應用
產品特點：
1、高效率，高精度的標簽貼裝飾全視覺定位貼裝系統由兩個高分辨率CCD和穩定視覺軟件提供，能校正標簽，線路板Fiducial Mark的X,Y和R方向的誤差。
2、更穩定，更靈活。
高剛性底座，和鑄造支架，PANASONICAC伺服馬達和NSK高精度絲桿高速驅動X-Y軸，高精度的Z和R軸的馬達則為貼裝頭可設定上下0-35mm±0.01mm及轉角0-360°±0.01°更加靈活貼標簽。
3、穩定可靠的工業控制系統
基于Windows操作系統平臺，具有多等級操作界面和CCD輔助簡化式編程方法，提供用戶簡易操作界面和更容易設定機器的操作程序?？蓡伟搴推窗遒N付也具有SKIP功能。
4、完全符合SMEMA接口的運輸軌道，寬度可按設定的尺寸精密步進馬達驅動絲桿自動調整，軌道可設定BYPASS功能，操作更具有彈性，夾板采用上頂式設計科防止線路板彎曲。

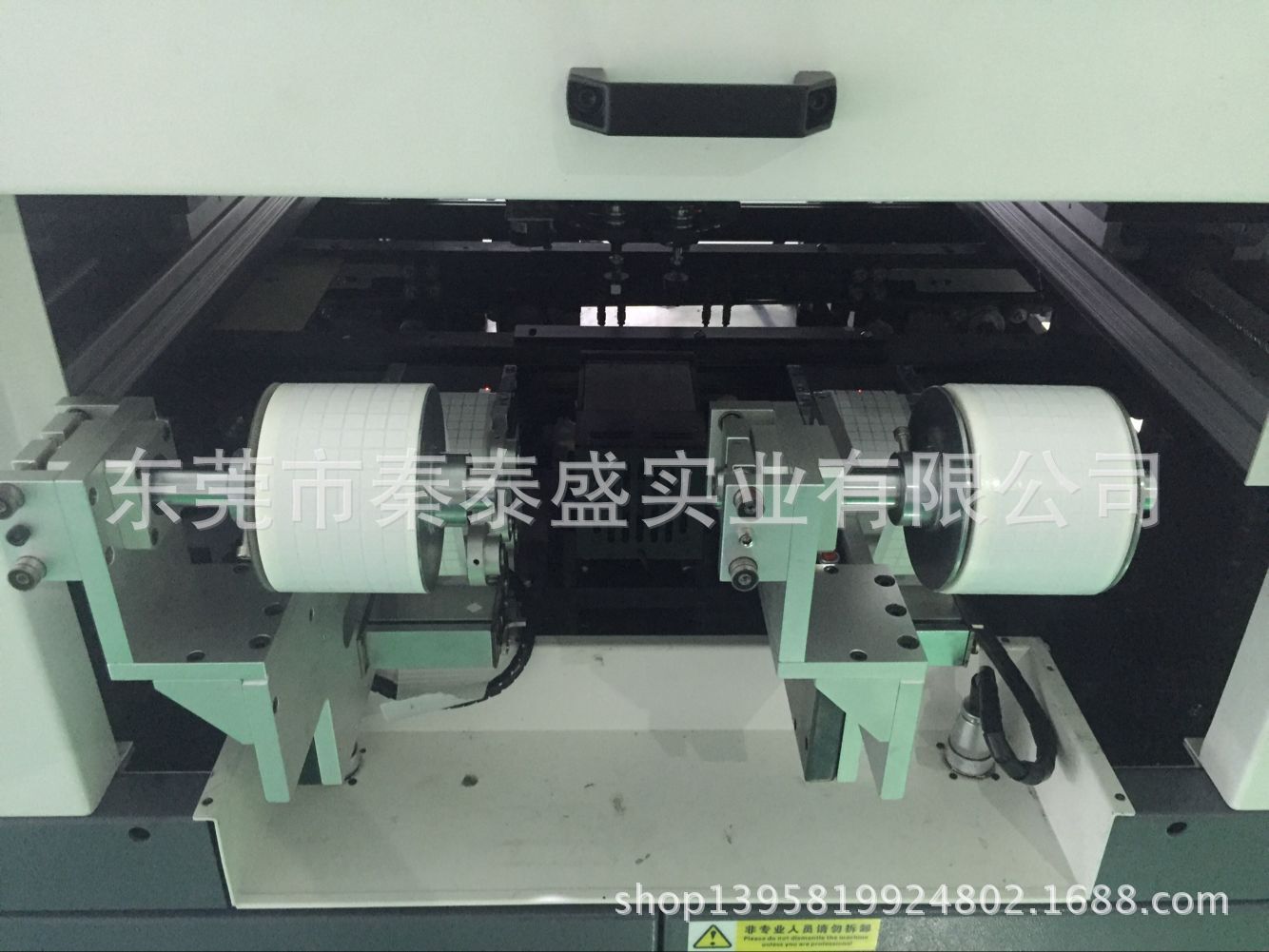

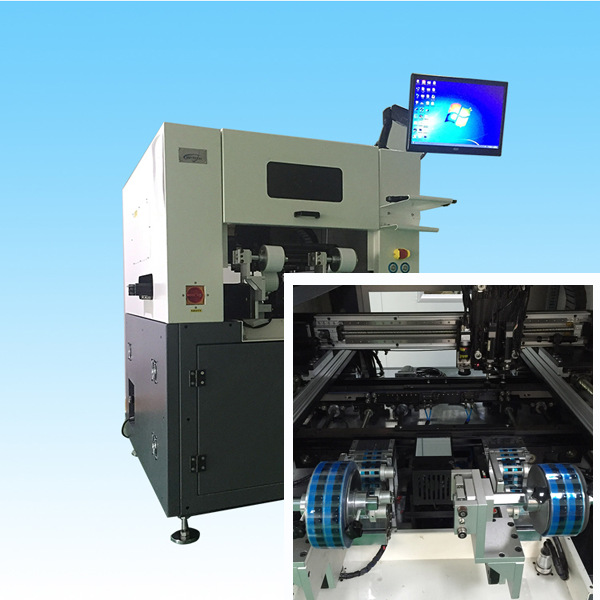

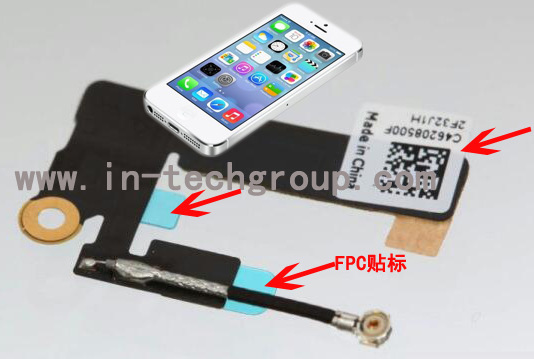

5、電子式的標簽供料器由光纖和馬達控制，精準送料方式和模塊式設計操作簡單，更換容易?？筛鶕?jù)客戶要求制定各種規格的標簽送料器。 6、可選配自動條形碼識別系統和條形碼打印機。 FPC軟板全自動貼標機

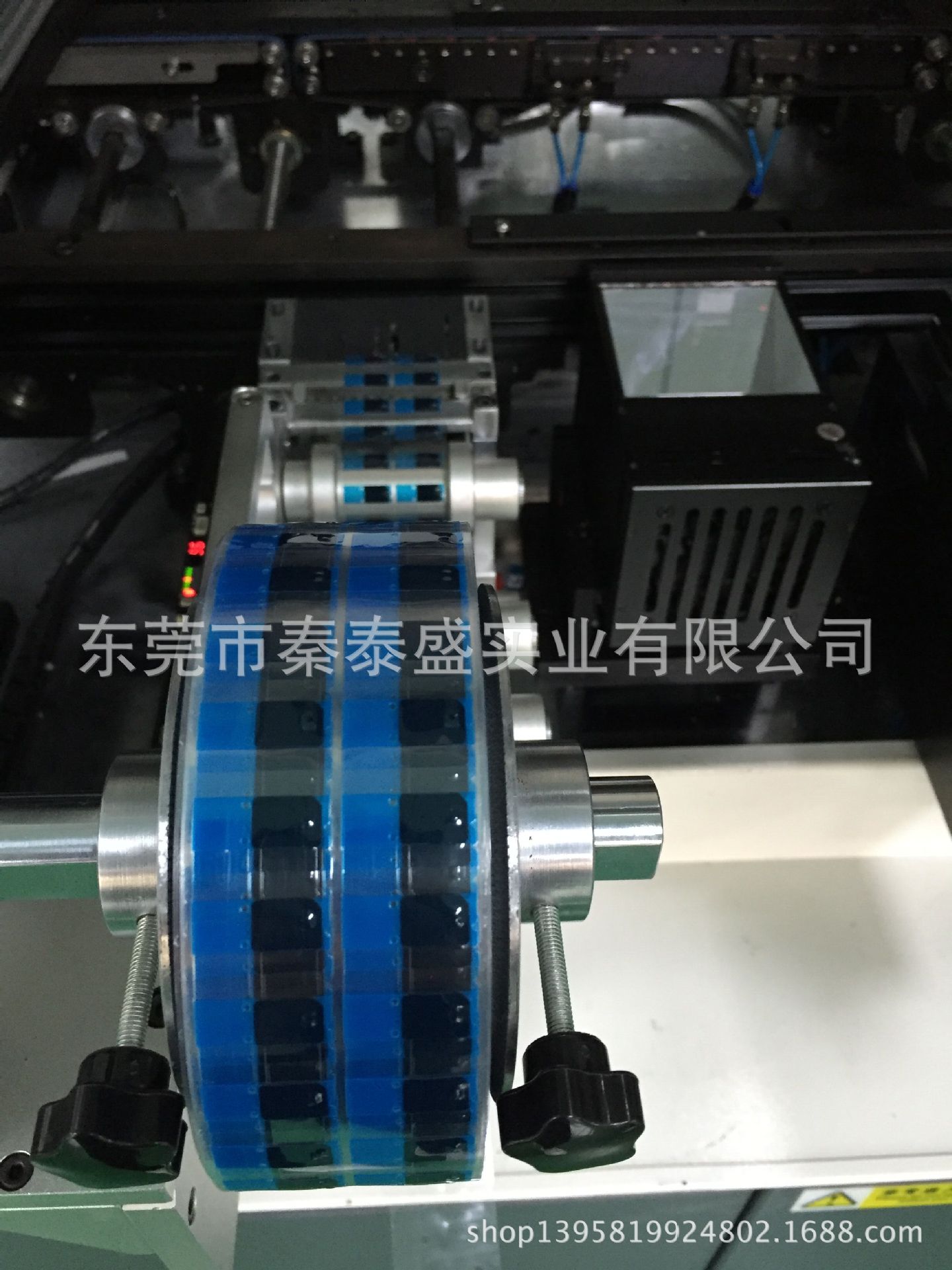

全自動背膠貼裝

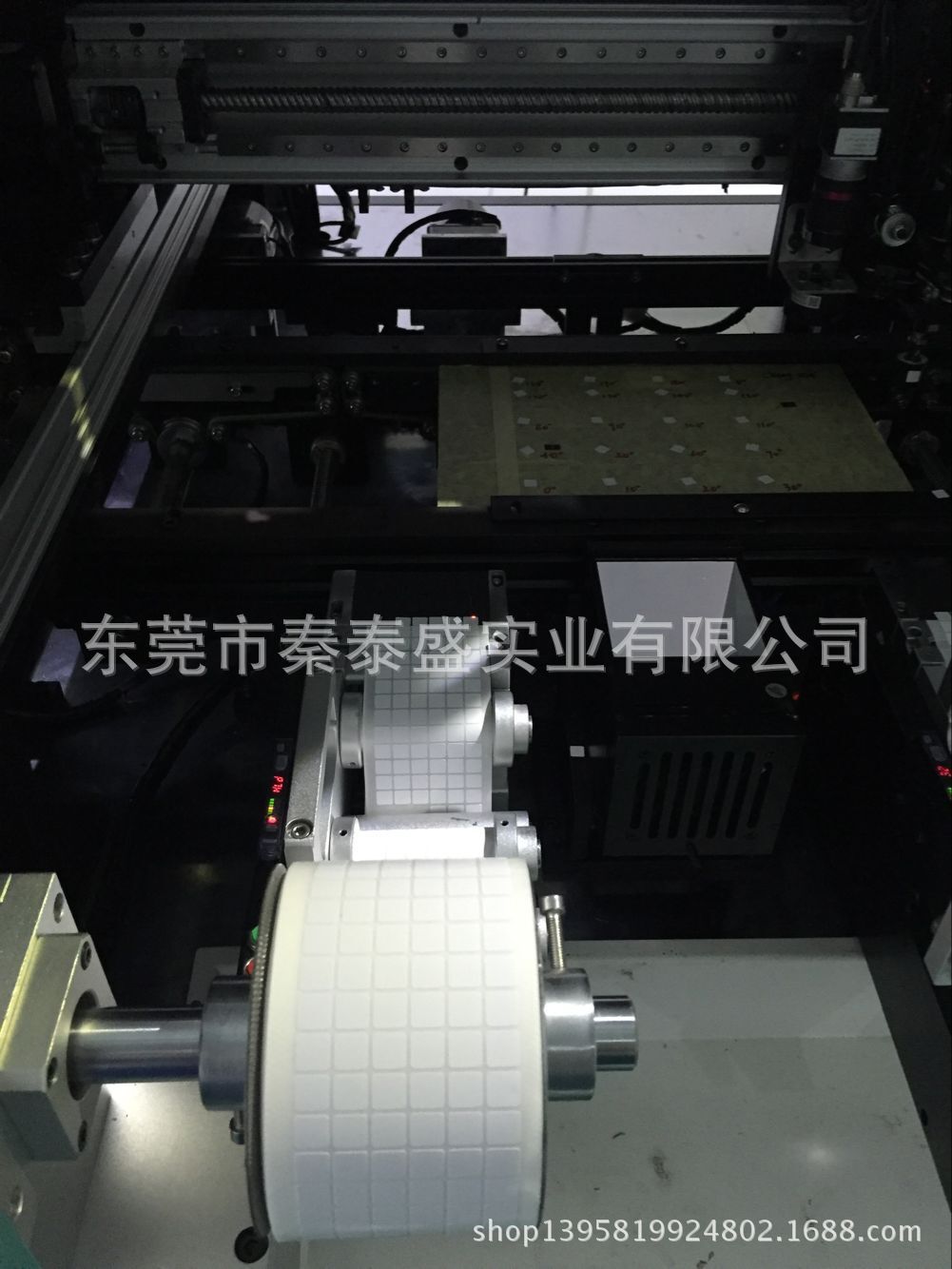

全自動貼標簽
技術參數：

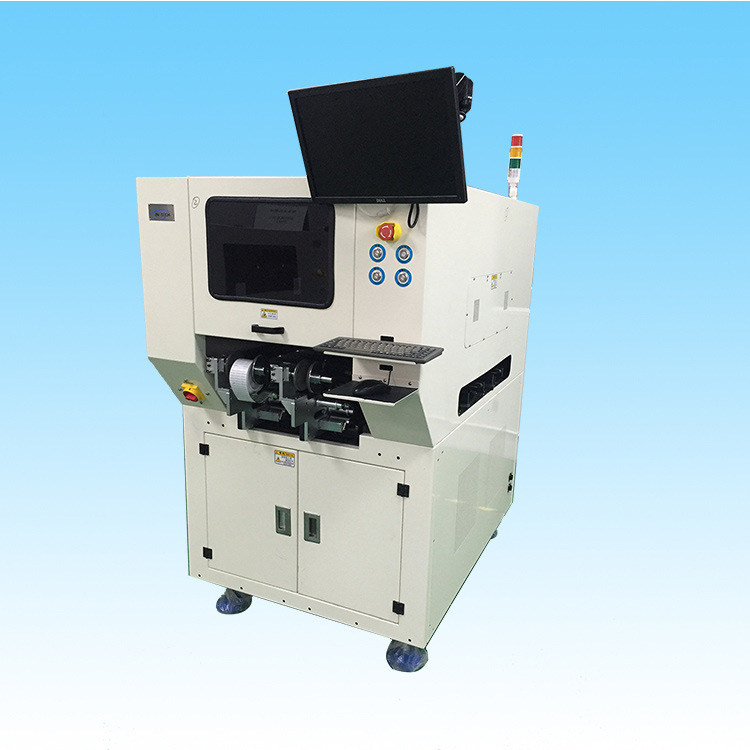

型號 | ATM-200E | | 貼裝速度 | Max:3600 | | X-Y軸重複精度 | ±0.1mm | | Z軸定位精度 | ±0.1mm | | R軸定位精度 | ±0.01° | | 線路板尺寸 | Max:250mm*330mm Min:50mm*50mm | | 線路板厚度 | 0.5～3.0mm | | 標籤尺寸 | Max:55mm*30mm Min:2mm*2mm | | Z軸行程 | 50mm | | U轉角範圍 | 0～360° | | 傳送軌道 | 一條軌道 | | 傳送軌道 | 三段式標準SMT軌道
| 軌道寬度自動調節
| | 軌道高度900mm±300mm | | 料架容量 | 2pcs | | 電壓 | （220AC±10%) 50Hz | | 所需起源壓力 | ＞0.6Mpa | | 氣流量 | ＞60L/min | | 電源功率 | 1.5KW | | 最大電流 | 10A | | 主機結構尺寸(L*W*H) | 1100*11100*1450mm | | 重量 | 500KG | 特殊配置
| 可隨意在單片板或多拼板上多標貼附 | 可選直通運行功能
| 標準SMEMA介面
|
可訂制： ◎出標速度：3～5m/min
◎出標精度：＜0.2mm
◎標簽范圍寬度：L2mm*W2mm-L60mm*W30mm
◎標簽和標簽之間間隙最小:1mm
◎標簽筒直徑：200±2mm 專利證書：
售后服務：
全國免費上門安裝和調試。凡是在秦泰盛智能化科技購買的打標機/貼標機/噴碼機等自動化設備，一律質保2年，為您終身維護，為廣大顧客解決一切煩惱。 備注：以上報價僅供參考，如需了解更多產品信息與具體報價，請咨詢在線客服人員，謝謝!
