16路、24路多路溫度采集模塊XHAD-24A1(P)多路巡檢儀

產地：江蘇省常州市

規格：臺式

公司所在地：江蘇常州

電話：15306116671

詳細信息

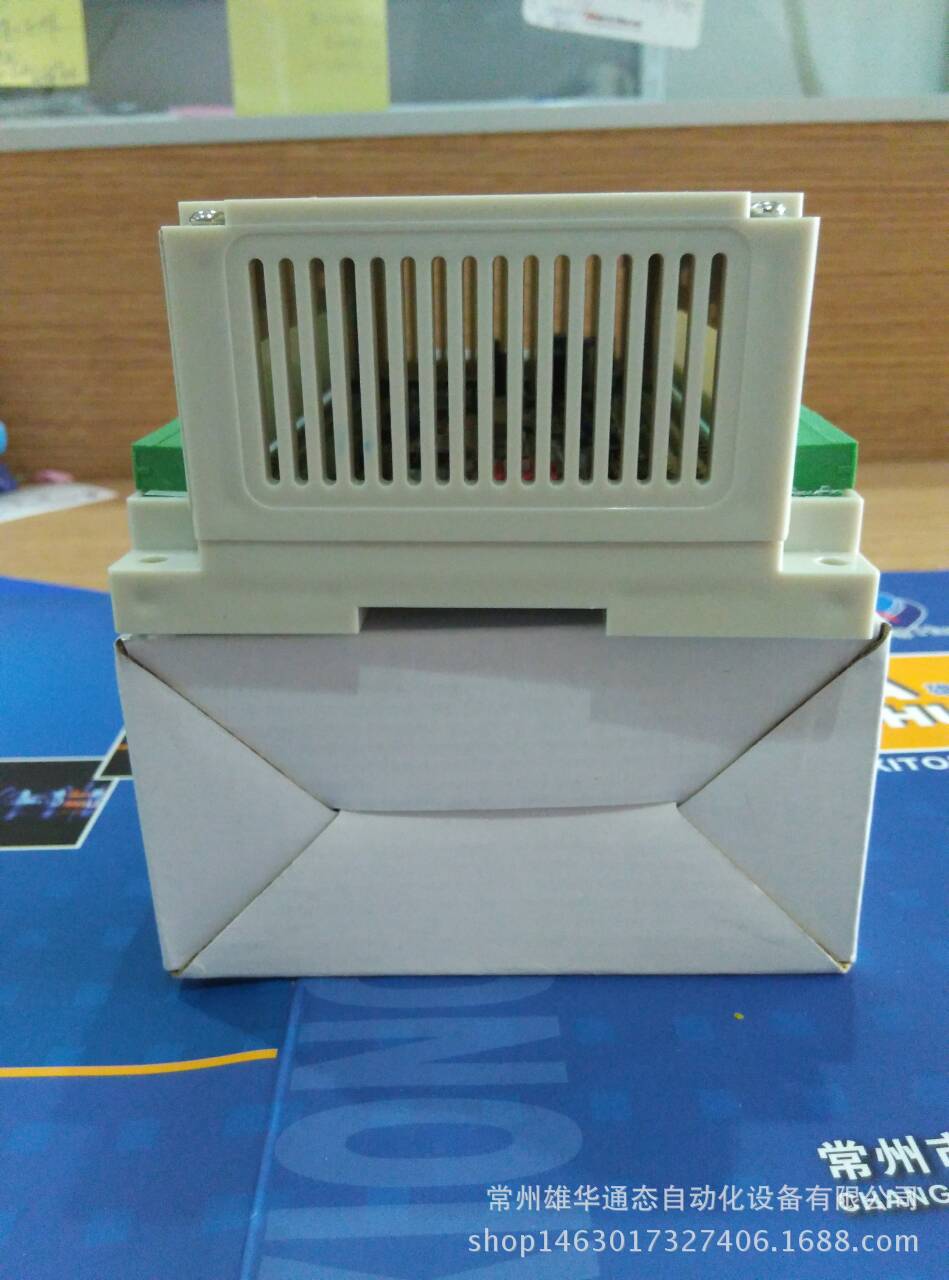

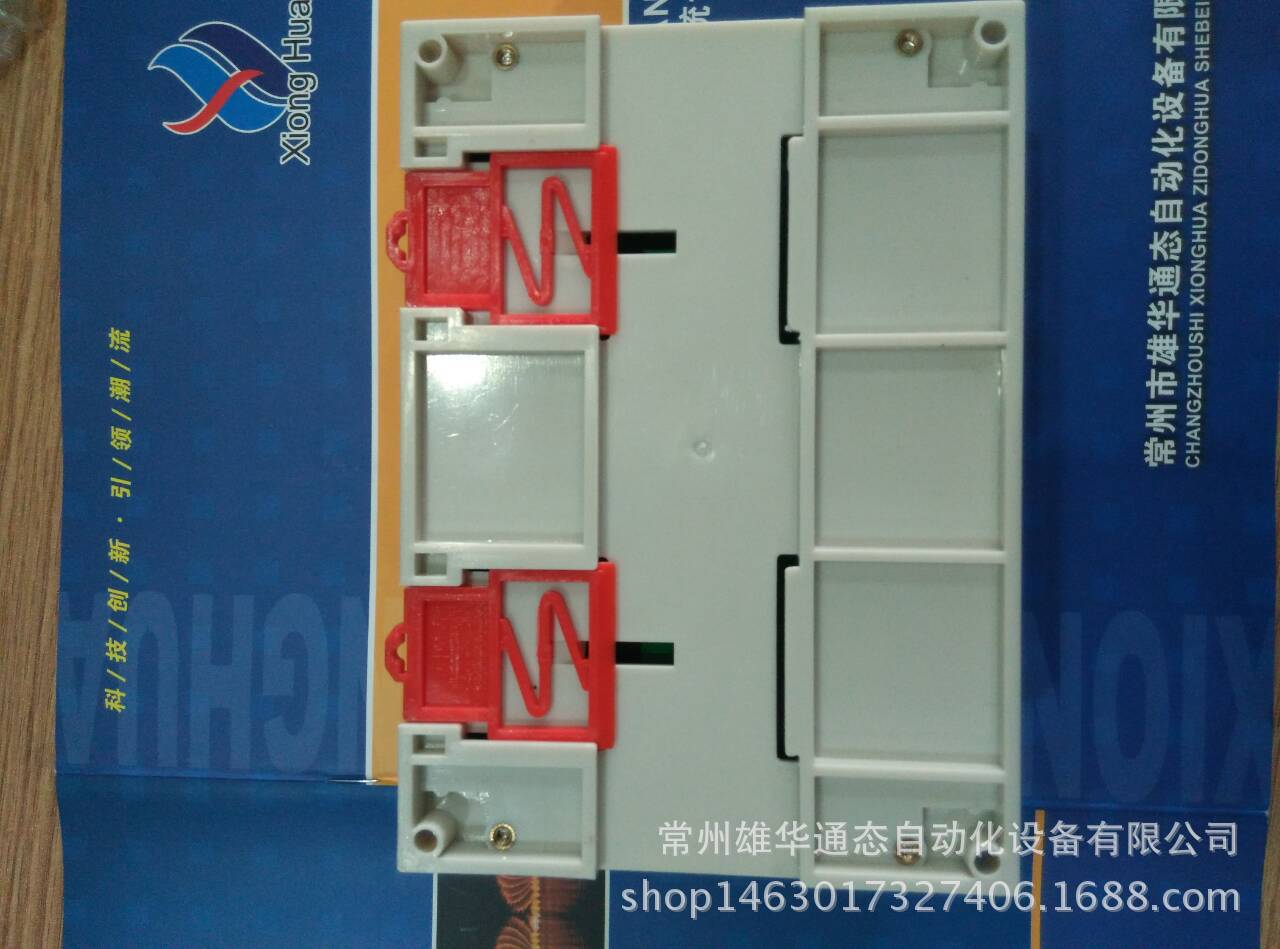

16路、24路多路溫度采集模塊XHAD-24A1(P)多路巡檢儀的簡單介紹

可以同時對一個環境進行多重控制，或獨立監測、控制多個環境的溫度。產品分為16路、24路溫度采集?？梢苑謩e數字顯示16路（最多24路）環境測量的溫度值。三線制PT100溫度傳感器采集方式，帶RS485

16路、24路多路溫度采集模塊XHAD-24A1(P)多路巡檢儀的詳細信息

多路溫度采集模塊說明書

XHAD-24A1(P)

一、功能概述：

采用高性能單片監控芯片為核心，確保了產品測控的精確性、穩定性。是一款高精密度、高集成性的控制器。該產品可以同時配接多路傳感器，可以同時對一個環境進行多重控制，或獨立監測、控制多個環境的溫度。產品分為16路、24路溫度采集?？梢苑謩e數字顯示16路（最多24路）環境測量的溫度值。三線制PT100溫度傳感器采集方式，帶RS485通訊接口，MODBUS-RTU通訊協議，撥碼開關地址可設定不同地址，最多可以32臺控制器組網。

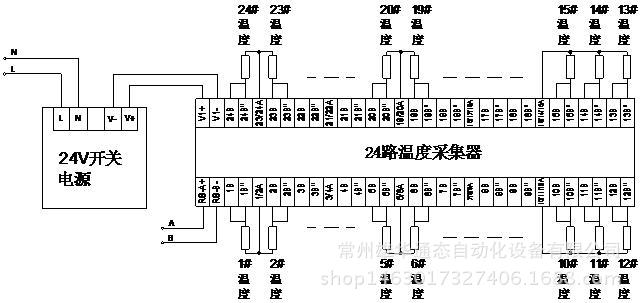

二、控制器接線示意圖

undefined

三、電氣參數

型號	XHAD-16A1(P)	XHAD-24A1(P)
采集溫度回路數量	16路	24路
外形尺寸	長寬高/156127*64（單位mm）
額定電壓	DC24V/+-10%
測量溫度范圍	-99度到300度
傳感器類型	PT100熱電阻
通訊	通訊方式：RS485串口通訊/通訊波特率可調/數據位8/偶校驗/停止位1 通訊協議：MODBUS-RTU ，最多可以32臺同時組網，地址設置參見設置表
顯示精度	0.1度

四、通訊地址表

參數名稱	默認值	通訊地址	備注
通道1-12溫度值	實際溫度	D0-D11	單位：0.1度
通道12-24溫度值	實際溫度	D129-D140	單位：0.1度
保存參數	0	D300	寫入0x5A5A保存參數
Modbus通訊速率	1	D301	0：4800 1：9600 2：14400 3：19200 4：38400 5：56000 6：57600 7：115200
通道1-24溫度修正值	0	D302-D325	單位：0.1度
通道1-24溫度修正系數	100%	D326-D349	范圍：1% - 200%

五、控制器地址設置撥碼對照表

“0”--關 “1”--開

SW1	SW2	SW3	SW4	SW5	SW6	SW7，SW8	通訊地址
1	0	0	0	0	0	0，0	1
0	1	0	0	0	0	0，0	2
1	1	0	0	0	0	0，0	3
0	0	1	0	0	0	0，0	4
1	0	1	0	0	0	0，0	5
0	1	1	0	0	0	0，0	6
1	1	1	0	0	0	0，0	7
0	0	0	1	0	0	0，0	8
1	0	0	1	0	0	0，0	9
0	0	0	0	1	0	0，0	10
1	0	0	0	1	0	0，0	11
0	1	0	0	1	0	0，0	12
1	1	0	0	1	0	0，0	13
0	0	1	0	1	0	0，0	14
1	0	1	0	1	0	0，0	15
0	1	1	0	1	0	0，0	16
1	1	1	0	1	0	0，0	17
0	0	0	1	1	0	0，0	18
1	0	0	1	1	0	0，0	19
0	0	0	0	0	1	0，0	20
1	0	0	0	0	1	0，0	21
0	1	0	0	0	1	0，0	22
1	1	0	0	0	1	0，0	23
0	0	1	0	0	1	0，0	24
1	0	1	0	0	1	0，0	25
0	1	1	0	0	1	0，0	26
1	1	1	0	0	1	0，0	27
0	0	0	1	0	1	0，0	28
1	0	0	1	0	1	0，0	29
0	0	0	0	1	1	0，0	30
1	0	0	0	1	1	0，0	31
0	1	0	0	1	1	0，0	32
